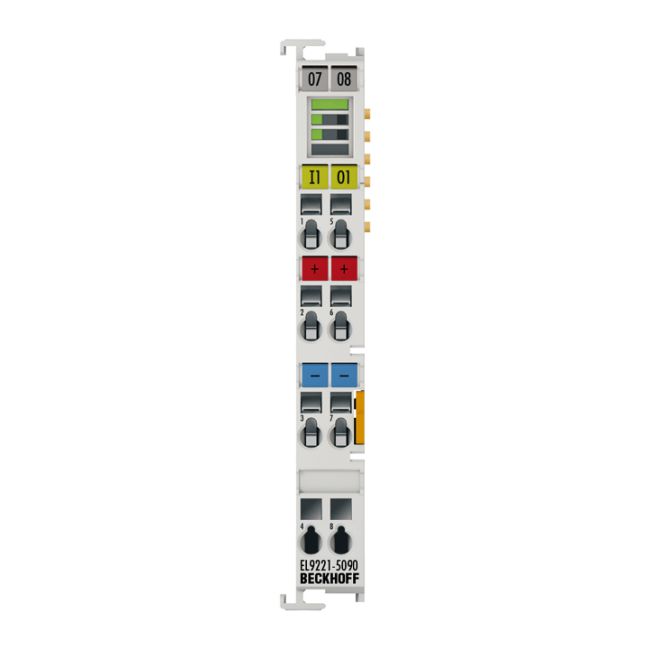

Terminal Bảo Vệ Quá Dòng Beckhoff EL9221-5090 | 24V DC, 1-Channel, 10A

Thương hiệu: Beckhoff
Model: EL9221-5090
Loại thiết bị: Terminal bảo vệ quá dòng (Overcurrent protection terminal)
Điện áp định mức: 24 V DC
Dòng điện định mức: 10 A
Số kênh: 1 kênh
Tình trạng: Mới 100%, chính hãng
Bảo hành: 12 tháng tại AUT VN
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL9221-5090

1.000 ₫

Số lượng:

Giới thiệu về Terminal Bảo Vệ Quá Dòng Beckhoff EL9221-5090

Trong các hệ thống tự động hóa công nghiệp, việc bảo vệ các thiết bị đầu cuối (actuators, sensors) khỏi các sự cố quá dòng là vô cùng quan trọng để tránh hư hỏng hệ thống và gián đoạn sản xuất. Terminal bảo vệ quá dòng Beckhoff EL9221-5090 là giải pháp tối ưu được thiết kế dành riêng cho hệ thống EtherCAT, giúp giám sát và ngắt mạch tức thì khi có sự cố dòng điện vượt mức cho phép.

Điểm nổi bật của sản phẩm

Phản ứng cực nhanh: Tích hợp phần tử an toàn (fail-safe) lên đến 15A, đảm bảo bảo vệ thiết bị ngay lập tức.
Cảnh báo sớm: Tính năng cảnh báo trước tải (Advance warning) giúp kỹ thuật viên kịp thời xử lý trước khi sự cố xảy ra.
Thiết kế thông minh: Trang bị đèn LED hiển thị trạng thái trực quan và nút nhấn điều khiển, giúp việc vận hành và chẩn đoán lỗi trở nên dễ dàng.
Độ tin cậy cao: Đáp ứng các tiêu chuẩn khắt khe như CE, cULus, cURus, phù hợp cho mọi môi trường công nghiệp khắc nghiệt.

Lợi ích khi sử dụng EL9221-5090

Việc lắp đặt module EL9221-5090 không chỉ giúp bảo vệ tài sản thiết bị mà còn mang lại các lợi ích kinh tế lớn:

Giảm thiểu downtime: Ngăn chặn các sự cố cháy nổ hoặc chập mạch gây dừng máy đột ngột.
Tối ưu hóa bảo trì: Hệ thống cảnh báo sớm cho phép thực hiện bảo trì dự phòng, tiết kiệm chi phí sửa chữa lớn.
Dễ dàng tích hợp: Là một phần của hệ thống EtherCAT, module này có khả năng tương thích hoàn hảo và cấu hình nhanh chóng.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Công nghệ	Terminal bảo vệ quá dòng 24 V DC, 1 kênh
Điện áp định mức	24 V DC
Số ngõ vào / ngõ ra	1 ngõ vào / 1 ngõ ra
Dòng điện đầu vào tối đa	10 A
Dòng điện định mức	10 A
Thời gian duy trì sau khi ngắt ngõ ra	> 10 giây
Tải cảnh báo trước ngõ ra	90%
Phần tử an toàn tích hợp (Fail-safe)	15 A (F)
Ngắt khi quá áp	> 32 V DC
Tiêu thụ dòng điện trên E-bus	Điển hình 80 mA
Cách điện điện áp	500 V (E-bus/điện áp tín hiệu)
Tính năng đặc biệt	Ngõ ra bổ sung qua tiếp điểm nguồn, có nút nhấn LED
Trọng lượng	Khoảng 55 g
Nhiệt độ vận hành / lưu trữ	0…+55 °C / -25…+85 °C
Cấp bảo vệ / Vị trí lắp đặt	IP 20 / Theo tài liệu hướng dẫn
Chứng nhận	CE, cULus, cURus

Hướng dẫn sử dụng và Ứng dụng

Ứng dụng: Sản phẩm được sử dụng rộng rãi trong các tủ điện điều khiển, hệ thống robot, dây chuyền đóng gói và các máy móc tự động hóa sử dụng chuẩn giao tiếp EtherCAT.

Hướng dẫn lắp đặt: Module EL9221-5090 được thiết kế dạng module gắn trên thanh DIN rail của hệ thống Beckhoff EtherCAT. Cần lắp đặt module này kết nối trực tiếp với các bộ Coupler (như dòng EK1100) để truyền nhận tín hiệu điều khiển và giám sát dòng điện.

Sản phẩm tương thích: EL9221-5090 sử dụng chung và hoạt động tốt nhất với các dòng EtherCAT Terminals của Beckhoff và bộ EtherCAT Coupler EK1100.
