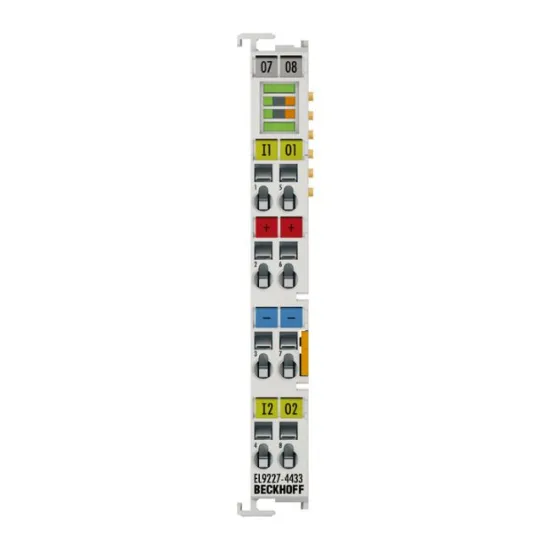

Beckhoff EL9227-4433 | Terminal Bảo Vệ Quá Dòng 2 Kênh, 24V DC, 3A/3A

Mã sản phẩm: EL9227-4433
Thương hiệu: Beckhoff
Loại thiết bị: Terminal bảo vệ quá dòng (Overcurrent protection terminal)
Thông số chính: 24 V DC, 2 kênh, dòng định mức 3 A/3 A
Chất lượng: Mới 100%, chính hãng Beckhoff
Phụ kiện đi kèm: Chứng từ CO/CQ đầy đủ, hóa đơn VAT
Bảo hành: Chính hãng tại AUT VN

nhà chế tạo: Beckhoff

SKU: EL9227-4433

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff EL9227-4433

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc bảo vệ các thiết bị đầu cuối khỏi sự cố quá dòng là cực kỳ quan trọng để tránh hư hỏng hệ thống và giảm thiểu thời gian dừng máy. Beckhoff EL9227-4433 là dòng Terminal bảo vệ quá dòng chuyên dụng, được thiết kế để tích hợp trực tiếp vào hệ thống EtherCAT. Với khả năng quản lý 2 kênh độc lập và các tính năng mở rộng, sản phẩm này đảm bảo an toàn tuyệt đối cho các thiết bị tiêu thụ điện 24V DC của bạn.

Điểm nổi bật của sản phẩm

Bảo vệ đa lớp: Không chỉ bảo vệ quá dòng, EL9227-4433 còn tích hợp tính năng ngắt khi quá áp và bảo vệ ngược cực, giúp bảo vệ toàn diện mạch điện.
Tính năng cảnh báo sớm: Cho phép tùy chỉnh đầu ra cảnh báo tải (50-100%) và cảnh báo điện áp thấp (17-24V DC), giúp kỹ sư chủ động xử lý sự cố trước khi hệ thống ngắt hoàn toàn.
Chức năng mở rộng: Hỗ trợ ngắt đầu ra thông qua tiếp điểm nguồn bổ sung và có nút LED điều khiển, tăng cường khả năng tương tác và giám sát.
Hiệu suất cao: Thiết kế nhỏ gọn, tiêu thụ dòng điện E-bus thấp (typ. 80 mA), tối ưu hóa không gian trong tủ điện.

Lợi ích khi sử dụng Beckhoff EL9227-4433

Việc đầu tư vào EL9227-4433 mang lại những lợi ích kinh tế và kỹ thuật vượt trội:

Giảm thiểu rủi ro: Ngăn chặn ngay lập tức các sự cố chập mạch hoặc quá tải, bảo vệ các module I/O đắt tiền khác trong hệ thống.
Tối ưu hóa vận hành: Nhờ tính năng cảnh báo sớm, bạn có thể thực hiện bảo trì ngăn ngừa thay vì sửa chữa khẩn cấp khi có sự cố xảy ra.
Dễ dàng tích hợp: Hoạt động hoàn hảo trong hệ sinh thái EtherCAT của Beckhoff, giúp việc cấu hình và quản lý trở nên đơn giản thông qua phần mềm chuyên dụng.

Hướng dẫn lắp đặt và sử dụng

Lắp đặt: Gắn Terminal lên thanh DIN rail chuyên dụng dành cho hệ thống EtherCAT Terminal.
Kết nối: Đấu nối nguồn 24V DC vào đầu vào và kết nối các thiết bị tiêu thụ vào 2 kênh đầu ra.
Cấu hình: Sử dụng phần mềm TwinCAT để thiết lập các ngưỡng cảnh báo quá áp, điện áp thấp và các chức năng mở rộng theo nhu cầu thực tế của máy.
Kiểm tra: Sử dụng nút LED trên thiết bị để kiểm tra trạng thái hoạt động và tín hiệu cảnh báo.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (EL9227-4433)
Công nghệ	Terminal bảo vệ quá dòng 24 V DC, 2 kênh
Điện áp định mức	24 V DC
Số lượng đầu vào/đầu ra	2 đầu vào / 2 đầu ra
Dòng điện đầu vào tối đa	10 A
Dòng điện định mức	3 A / 3 A
Thời gian duy trì sau khi ngắt đầu ra	≥ 10 s (phụ thuộc vào nhiệt độ)
Đầu ra cảnh báo tải sớm	Có thể điều chỉnh; 50…100 %
Phần tử an toàn tích hợp	4 A (T) \| 4 A (T)
Ngắt khi quá áp	≥ 32 V DC
Cảnh báo điện áp thấp	Có thể điều chỉnh; 17…24 V DC
Bảo vệ ngược cực	Có
Chế độ ngắt ngược (Backward switch-off)	Có thể điều chỉnh; 3 giai đoạn
Tiêu thụ dòng điện E-bus	Điển hình 80 mA
Cách điện điện năng	500 V (E-bus/điện áp tín hiệu)
Tính năng đặc biệt	Đầu ra 1 bổ sung qua tiếp điểm nguồn, nút LED, chức năng mở rộng
Trọng lượng	Khoảng 55 g
Nhiệt độ vận hành/lưu trữ	0…+55 °C / -25…+85 °C
Chứng nhận	CE, cULus, cURus

Sản phẩm tương thích

Để hệ thống hoạt động hoàn chỉnh, EL9227-4433 thường được sử dụng kết hợp với:

Beckhoff EtherCAT Coupler: Ví dụ dòng EK1100 để kết nối với bus hệ thống.
Các module EtherCAT I/O khác: Để mở rộng chức năng điều khiển và giám sát.
Nguồn cấp DC 24V: Đảm bảo nguồn điện ổn định cho toàn hệ thống.
