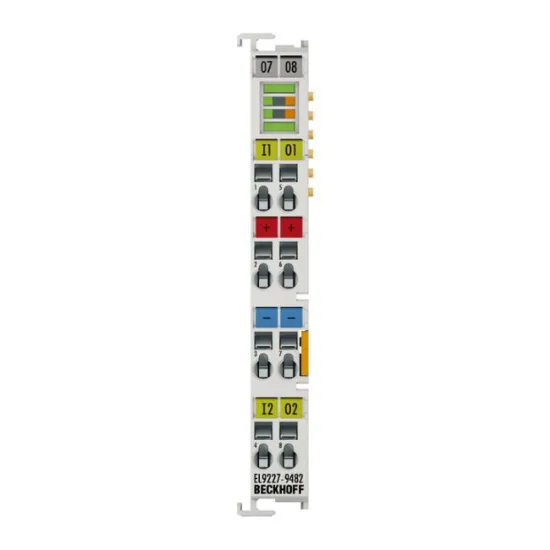

Module Bảo Vệ Quá Dòng Beckhoff EL9227-9482 | 24V DC, 2-Kênh, 8A/2A

Thương hiệu: Beckhoff (Đức)
Mã sản phẩm: EL9227-9482
Chức năng: Bảo vệ quá dòng cho hệ thống 24V DC, 2 kênh độc lập.
Dòng định mức: 8A / 2A
Đặc điểm: Tích hợp chức năng cảnh báo sớm, bảo vệ ngắn mạch, hỗ trợ E-bus.
Cam kết: Mới 100%, đầy đủ CO/CQ, hóa đơn VAT, bảo hành chính hãng.

Liên hệ tư vấn kỹ thuật:

nhà chế tạo: Beckhoff

SKU: EL9227-9482

1.000 ₫

Số lượng:

Giới thiệu về Module Bảo Vệ Quá Dòng Beckhoff EL9227-9482

EL9227-9482 là thiết bị terminal bảo vệ quá dòng cao cấp từ hãng Beckhoff, được thiết kế chuyên biệt cho các hệ thống tự động hóa công nghiệp sử dụng nguồn 24 V DC. Thay vì sử dụng cầu chì truyền thống gây gián đoạn hệ thống khi bị cháy, EL9227-9482 cung cấp giải pháp bảo vệ điện tử thông minh, cho phép giám sát và tái lập nhanh chóng, giúp tối ưu hóa thời gian hoạt động (uptime) của máy móc.

Điểm nổi bật của EL9227-9482

Bảo vệ 2 kênh độc lập: Cho phép quản lý hai luồng tải khác nhau với cường độ dòng điện 8A và 2A.
Chức năng cảnh báo sớm (Advance Warning): Có khả năng phát hiện sớm tình trạng quá tải (có thể điều chỉnh từ 50% đến 100%) trước khi ngắt nguồn, giúp kỹ thuật viên xử lý sự cố kịp thời.
Tích hợp E-bus: Kết nối mượt mà với hệ thống EtherCAT, cung cấp dữ liệu chẩn đoán chi tiết về trạng thái nguồn và tải lên PLC.
Độ bền công nghiệp: Chống ngược cực, bảo vệ quá áp và hoạt động ổn định trong môi trường nhiễu điện cao.

Lợi ích khi sử dụng sản phẩm

Giảm thiểu thời gian dừng máy: Tự động ngắt và dễ dàng tái lập mà không cần thay thế linh kiện vật lý.
Bảo vệ thiết bị ngoại vi: Ngăn chặn hư hỏng cho các cảm biến, van điện từ hoặc actuator khi xảy ra ngắn mạch hoặc quá tải.
Quản lý thông minh: Việc giám sát qua đèn LED và tín hiệu số giúp xác định chính xác kênh nào đang gặp sự cố.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết EL9227-9482
Công nghệ	Terminal bảo vệ quá dòng 24 V DC, 2 kênh
Điện áp định mức	24 V DC
Số lượng đầu ra/đầu vào	2 Output / 2 Input
Dòng điện đầu vào tối đa	10 A
Dòng điện định mức	8 A / 2 A
Thời gian duy trì sau khi ngắt	≈ 10 s (phụ thuộc vào nhiệt độ)
Tải đầu ra cảnh báo sớm	Có thể điều chỉnh; 50…100 %
Phần tử Fail-safe tích hợp	10 A (F) \| 4 A (T)
Ngắt khi quá áp	≈ 32 V DC
Cảnh báo điện áp thấp	Có thể điều chỉnh; 17…24 V DC
Ngắt khi ngược cực	Có
Ngắt ngược (Backward switch-off)	Điều chỉnh 3 cấp độ
Tiêu thụ dòng điện E-bus	Điển hình 80 mA
Cách ly điện	500 V (E-bus/điện áp tín hiệu)
Tính năng đặc biệt	Output 1 điều khiển qua tiếp điểm nguồn, nút nhấn LED, chức năng mở rộng
Trọng lượng	Khoảng 55 g
Nhiệt độ vận hành/lưu kho	0…+55 °C / -25…+85 °C
Tiêu chuẩn chứng nhận	CE, cULus, cURus

Hướng dẫn sử dụng và lắp đặt

Lắp đặt: Gắn module lên thanh ray (DIN rail) cùng với các module khác trong hệ thống Beckhoff.
Kết nối: Đấu nối nguồn 24V DC vào đầu vào và kết nối tải vào các kênh output tương ứng (8A hoặc 2A).
Cấu hình: Thiết lập ngưỡng cảnh báo sớm thông qua phần mềm TwinCAT để nhận thông báo trước khi thiết bị ngắt điện.

Sản phẩm sử dụng chung với: Module này thường được kết hợp với bộ ghép nối (Coupler) Beckhoff EK1100 và các module I/O series EL của Beckhoff để tạo thành hệ thống điều khiển toàn diện.

Nguồn tham khảo: Beckhoff Official Website
