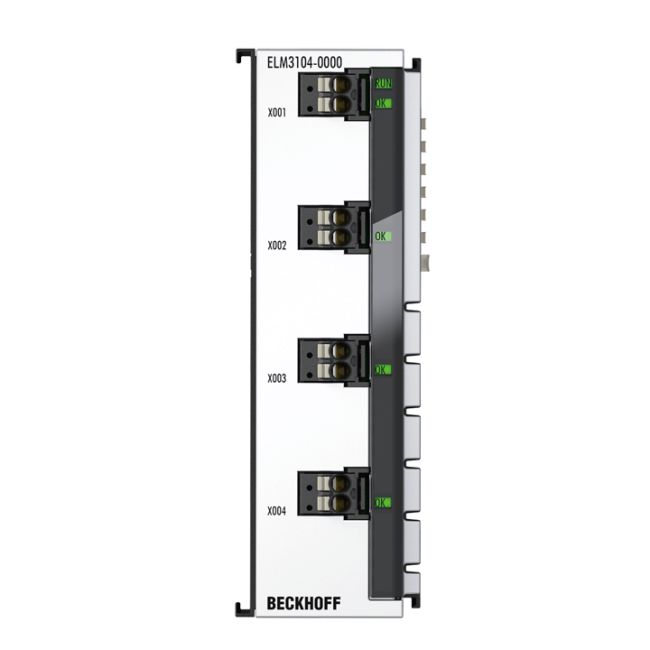

ELM3104-0000 | EtherCAT Terminal 4 Kênh Analog Input (Dòng điện ±20 mA, 24-bit) - Beckhoff
- **Mã sản phẩm:** ELM3104-0000
- **Thương hiệu:** Beckhoff
- **Loại thiết bị:** EtherCAT Terminal (Module đầu vào Analog)
- **Số kênh:** 4 kênh độc lập
- **Dải đo dòng điện:** ±20 mA
- **Độ phân giải cực cao:** 24 bit
- **Tốc độ lấy mẫu:** 10 ksps (mỗi kênh)
- **Chất lượng:** Mới 100%, chính hãng Beckhoff
- **Chứng từ:** Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu sản phẩm ELM3104-0000 - Giải pháp đo lường chính xác cao từ Beckhoff
Trong các hệ thống tự động hóa hiện đại, việc thu thập dữ liệu tín hiệu analog với độ chính xác tuyệt đối là yếu tố sống còn. ELM3104-0000 là module EtherCAT Terminal chuyên dụng của hãng Beckhoff, được thiết kế để cung cấp giải pháp đo dòng điện (current input) trên 4 kênh với độ phân giải lên đến 24-bit. Đây là lựa chọn hàng đầu cho các ứng dụng đòi hỏi sự tinh vi và tốc độ phản hồi cực nhanh.
Điểm nổi bật vượt trội
- Độ phân giải 24-bit siêu cao: Mang lại khả năng phân tách tín hiệu cực kỳ chi tiết, giảm thiểu sai số trong các quá trình kiểm soát chất lượng nghiêm ngặt.
- Hiệu suất tốc độ cao: Với tốc độ lấy mẫu lên đến 10 ksps (mỗi kênh), thiết bị đáp ứng hoàn hảo cho các ứng dụng động học và đo lường biến thiên nhanh.
- Tính năng thông minh tích hợp: Hỗ trợ ExtendedRange 107%, bộ lọc số tự do (free numeric filter), TrueRMS, và các tính năng tích hợp như integrator/differentiator giúp xử lý dữ liệu ngay tại phần cứng.
- Đồng bộ hóa chính xác: Hỗ trợ Distributed Clocks (DC) với độ chính xác < 1 µs, đảm bảo sự đồng bộ tuyệt đối trong mạng EtherCAT.
Lợi ích khi sử dụng ELM3104-0000 cho hệ thống của bạn
Việc đầu tư vào Beckhoff ELM3104-0000 giúp doanh nghiệp tối ưu hóa quy trình sản xuất nhờ:
- Tăng độ tin cậy: Giảm thiểu sai số đo lường nhờ công nghệ đo dòng điện vi sai (differential) và hệ số nhiệt độ cực thấp (< 10 ppm/K).
- Tiết kiệm không gian: Thiết kế dạng Terminal gọn gàng, lắp đặt trực tiếp trên thanh DIN rail, tối ưu hóa không gian tủ điện.
- Dễ dàng chẩn đoán: Khả năng chẩn đoán chức năng (functional diagnostics) và chẩn đoán kết nối giúp kỹ sư nhanh chóng phát hiện và xử lý sự cố.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết ELM3104-0000 |
|---|
| Số kênh | 4 kênh |
| Công nghệ đo | Đo dòng điện (Current measurement) |
| Loại tín hiệu | Vi sai (Differential) |
| Công nghệ kết nối | 2 dây (2-wire) |
| Kiểu kết nối | Push-in, service plug 2-pin |
| Tốc độ lấy mẫu tối đa | 100 µs / 10 ksps (mỗi kênh, đồng thời) |
| Hệ số lấy mẫu quá mức (Oversampling) | n = 1…100 (tối đa 10 ksamples/s) |
| Điện trở nội | 150 Ω (dòng điện) |
| Sai số đo lường | typ. < ±100 ppm / ±0.01 % (tùy dải đo) |
| Hệ số nhiệt độ | typ. < 10 ppm/K |
| Chẩn đoán chức năng | Có (Yes) |
| Chẩn đoán kết nối | Khuyến nghị chế độ 4…20 mA |
| Độ chính xác đồng hồ phân tán | Có (Distributed Clocks), độ chính xác << 1 µs |
| Độ phân giải | 24 bit (bao gồm dấu) |
| Cách ly điện (Kênh/Bus) | 707 V DC (type test) |
| Cách ly điện (Kênh/SGND) | 707 V DC (type test) |
| Điện năng tiêu thụ (E-bus) | typ. 490 mA |
| Nhiệt độ vận hành | -25…+60 °C |
| Tính năng đặc biệt | ExtendedRange 107%, Free numeric filter, TrueRMS, Integrator/Differentiator, PeakHold |
| Chứng chỉ | CE, UL |
Hướng dẫn ứng dụng và tương thích
Ứng dụng: Sản phẩm lý tưởng để đo dòng điện trong các cảm biến công nghiệp, kiểm soát dòng điện chính xác trong các hệ thống servo, hoặc giám sát năng lượng trong các dây chuyền sản xuất tự động hóa cao.
Sản phẩm tương thích: ELM3104-0000 hoạt động hoàn hảo khi kết hợp cùng hệ thống điều khiển Beckhoff EtherCAT, các bộ coupler như EK1100, hoặc các dòng PLC Beckhoff để xây dựng một hệ thống điều khiển đóng kín (closed-loop control) mạnh mẽ.
Lưu ý: Để đảm bảo độ chính xác cao nhất, chúng tôi khuyến nghị sử dụng chế độ dòng điện 4...20 mA cho các kết nối chẩn đoán.
