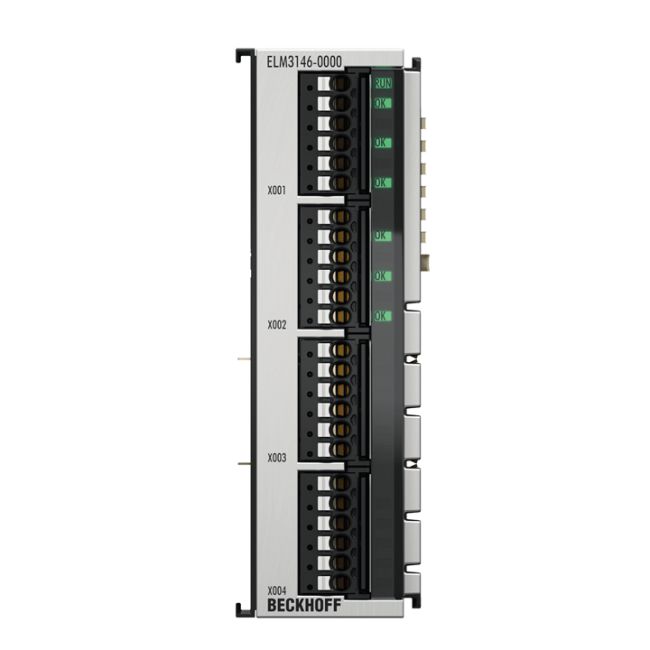

Beckhoff ELM3146-0000 | EtherCAT Terminal 6 Kênh Analog Input Đa Năng 24-bit

**Model:** ELM3146-0000
**Thương hiệu:** Beckhoff
**Số kênh:** 6 kênh Analog Input (đa chức năng)
**Độ phân giải:** 24 bit (siêu chính xác)
**Dải đo:** ±10…±1.25 V và ±20 mA
**Tốc độ lấy mẫu:** 1 ksps (per channel)
**Công nghệ kết nối:** Push-in, hỗ trợ 2-/3-/4-wire
**Tình trạng:** Mới 100%, chính hãng Beckhoff
**Phân phối bởi:** AUT VN (Hỗ trợ CO/CQ, VAT)

nhà chế tạo: Beckhoff

SKU: ELM3146-0000

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff ELM3146-0000 - Giải pháp đo lường Analog chính xác cao

Trong các hệ thống tự động hóa hiện đại, việc thu thập tín hiệu analog chính xác là yếu tố then chốt. ELM3146-0000 là module EtherCAT Terminal chuyên dụng từ hãng Beckhoff, được thiết kế để cung cấp khả năng đọc tín hiệu đa năng với độ phân giải lên đến 24-bit. Với 6 kênh đầu vào độc lập, thiết bị này cho phép quản lý nhiều tín hiệu cảm biến cùng lúc, tối ưu hóa không gian lắp đặt trong tủ điện.

Điểm nổi bật của ELM3146-0000

**Độ phân giải cực cao:** Với chuẩn 24-bit, ELM3146-0000 đảm bảo mọi biến thiên nhỏ nhất của tín hiệu đều được ghi nhận chính xác.
**Tính đa năng vượt trội:** Hỗ trợ cả đo điện áp (±10…±1.25 V) và dòng điện (±20 mA), cho phép cấu hình linh hoạt cho từng kênh.
**Công nghệ kết nối Push-in:** Giúp việc lắp đặt dây dẫn trở nên nhanh chóng, giảm thiểu sai sót và thời gian vận hành.
**Đồng bộ hóa cao:** Hỗ trợ Distributed Clocks (xung nhịp phân tán) với độ chính xác cực cao, lý tưởng cho các ứng dụng cần sự đồng bộ tuyệt đối giữa các node trong mạng EtherCAT.

Lợi ích khi sử dụng ELM3146-0000 trong hệ thống của bạn

Việc đầu tư vào Beckhoff ELM3146-0000 mang lại những giá trị thiết thực cho doanh nghiệp:

Tăng độ tin cậy: Khả năng chẩn đoán lỗi chức năng và lỗi kết nối (đứt dây/ngắn mạch) giúp hệ thống luôn trong trạng thái kiểm soát tốt nhất.
Tối ưu chi phí: Thay vì sử dụng nhiều module đơn kênh, một module 6 kênh giúp tiết kiệm diện tích thanh DIN rail và giảm chi phí vật tư.
Tính linh hoạt cao: Các tính năng như ExtendedRange 107%, bộ lọc số tự do, và TrueRMS giúp xử lý các tín hiệu phức tạp một cách dễ dàng.

Hướng dẫn ứng dụng và sử dụng

Sản phẩm ELM3146-0000 được ứng dụng rộng rãi trong các lĩnh vực như: đo lường áp suất, kiểm soát nhiệt độ, giám sát dòng điện trong các nhà máy thông minh, hệ thống xử lý nước, và các dây chuyền sản xuất tự động hóa cao. Khi lắp đặt, hãy đảm bảo module được gắn chặt trên thanh bus EtherCAT và kết nối đúng sơ đồ dây (2/3/4 dây) để đạt hiệu suất tối ưu.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (ELM3146-0000)
Số kênh đầu vào	6 kênh
Công nghệ đo	Đo điện áp hoặc dòng điện (cấu hình cho từng kênh)
Loại tín hiệu	Vi sai (Differential)
Công nghệ kết nối	Push-in, jack cắm dịch vụ 6 chân
Tốc độ lấy mẫu tối đa	Tối đa 1 ms/1 ksps (mỗi kênh, multiplex)
Hệ số lấy mẫu quá mức (Oversampling)	n = 1…20 (có thể lựa chọn)
Điện trở nội	> 4 MΩ (điện áp), typ. 200 Ω (dòng điện)
Sai số đo lường	typ. < ±100 ppm/±0.01 % (tùy dải đo, tại 0…50 °C)
Chẩn đoán chức năng	Có
Chẩn đoán kết nối	Đứt dây / Ngắn mạch
Đồng bộ hóa (Distributed Clocks)	Có, độ chính xác << 1 µs
Độ phân giải	24 bit (bao gồm cả dấu)
Cách ly điện (Kênh/Kênh)	Không
Cách ly điện (Kênh/Bus)	707 V DC (kiểm tra loại)
Cách ly điện (Kênh/SGND)	707 V DC (kiểm tra loại)
Tiêu thụ dòng điện E-bus	Điển hình 250 mA
Khả năng tản nhiệt	Điển hình 2 W
Đặc điểm đặc biệt	ExtendedRange 107%, bộ lọc số tự do, TrueRMS, tích phân/vi phân, thang đo phi tuyến, PeakHold, Timestamp
Chứng nhận	CE, UL

Lưu ý: Sản phẩm ELM3146-0000 tương thích hoàn toàn với các bộ Coupler EtherCAT Beckhoff (như EK1100) và hệ thống điều khiển TwinCAT.
