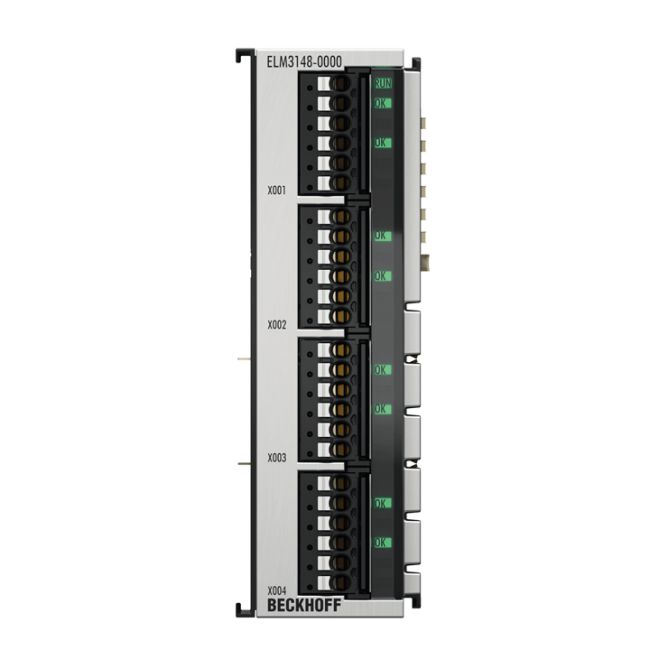

Beckhoff ELM3148-0000 | EtherCAT Terminal 8 Kênh Analog Input 24-bit

Thương hiệu: Beckhoff (Đức)
Loại sản phẩm: EtherCAT Terminal - Module đầu vào Analog đa năng
Số kênh: 8 kênh độc lập
Độ phân giải: 24 bit (độ chính xác cực cao)
Dải đo: ±10…±1.25 V và ±20 mA
Tốc độ lấy mẫu: 1 ksps (mỗi kênh)
Tình trạng: Mới 100%, đầy đủ CO/CQ, hóa đơn VAT
Phân phối bởi: AUT VN

nhà chế tạo: Beckhoff

SKU: ELM3148-0000

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff ELM3148-0000

ELM3148-0000 là module đầu vào analog (Analog Input Terminal) cao cấp thuộc hệ sinh thái EtherCAT của Beckhoff. Với thiết kế 8 kênh đa năng, sản phẩm cho phép đo lường linh hoạt cả tín hiệu điện áp và dòng điện với độ phân giải lên đến 24-bit. Đây là giải pháp lý tưởng cho các hệ thống tự động hóa yêu cầu độ chính xác tuyệt đối và khả năng xử lý tín hiệu cực nhanh.

Điểm nổi bật của sản phẩm

Độ phân giải vượt trội: Công nghệ 24-bit giúp thu thập dữ liệu cực kỳ chi tiết, giảm thiểu sai số trong các ứng dụng đo lường quan trọng.
Khả năng cấu hình linh hoạt: Mỗi kênh có thể cấu hình độc lập giữa đo điện áp hoặc dòng điện, hỗ trợ kết nối 2-dây, 3-dây hoặc 4-dây.
Tính năng chẩn đoán thông minh: Tích hợp chẩn đoán lỗi kết nối (đứt dây, ngắn mạch) và chẩn đoán chức năng, giúp tối ưu hóa thời gian bảo trì hệ thống.
Đồng bộ hóa cao: Hỗ trợ Distributed Clocks (DC) với độ chính xác < 1 µs, đảm bảo sự đồng bộ hoàn hảo trong các hệ thống điều khiển chuyển động hoặc thu thập dữ liệu thời gian thực.

Lợi ích khi sử dụng ELM3148-0000

Việc ứng dụng ELM3148-0000 vào hệ thống giúp doanh nghiệp nâng cao hiệu suất vận hành nhờ khả năng xử lý tín hiệu ổn định, chống nhiễu tốt và giảm thiểu đáng kể chi phí lắp đặt dây dẫn nhờ công nghệ kết nối Push-in hiện đại. Sản phẩm đặc biệt phù hợp cho các ngành công nghiệp nặng, xử lý nước, hóa chất hoặc các dây chuyền sản xuất đòi hỏi kiểm soát thông số cực kỳ khắt khe.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Số lượng kênh	8 kênh
Công nghệ đo	Đo điện áp hoặc dòng điện, cấu hình cho từng kênh
Loại tín hiệu	Vi sai (Differential)
Công nghệ kết nối	2-/3-/4-wire
Kiểu kết nối	Push-in, service plug 6-pin
Tốc độ lấy mẫu tối đa	Tối đa 1 ms/1 ksps (mỗi kênh, multiplex)
Hệ số lấy mẫu quá mức (Oversampling)	n = 1…20 (có thể lựa chọn)
Trở kháng nội	> 4 MΩ (điện áp), điển hình 200 Ω (dòng điện)
Sai số đo lường	Điển hình < ±100 ppm/±0.01 % (tùy dải đo, tại 0…50 °C)
Chẩn đoán chức năng	Có
Chẩn đoán kết nối	Đứt dây / Ngắn mạch
Xung nhịp phân tán (Distributed Clocks)	Có, độ chính xác < 1 µs
Độ phân giải	24 bit (bao gồm dấu)
Cách ly điện (Kênh/Kênh)	Không
Cách ly điện (Kênh/Bus)	707 V DC (kiểm tra loại)
Cách ly điện (Kênh/SGND)	707 V DC (kiểm tra loại)
Điện năng tiêu thụ (E-bus)	Điển hình 270 mA
Trọng lượng	Khoảng 350 g
Nhiệt độ vận hành/lưu trữ	-25…+60 °C / -40…+85 °C
Tính năng đặc biệt	ExtendedRange 107%, bộ lọc số tự do, TrueRMS, tích phân/vi phân, thang đo phi tuyến, PeakHold, Service Plug, Timestamp
Chứng nhận	CE, UL

Nguồn dữ liệu kỹ thuật: Beckhoff Official Website

Hướng dẫn sử dụng và Lưu ý

Lắp đặt module vào thanh DIN rail và kết nối với bộ điều khiển Beckhoff qua bus EtherCAT.
Sử dụng phần mềm TwinCAT để cấu hình các kênh (chọn chế độ Voltage hoặc Current).
Kiểm tra các đầu nối Push-in để đảm bảo tiếp xúc chắc chắn, tránh nhiễu tín hiệu.
Lưu ý nhiệt độ môi trường vận hành để đảm bảo độ chính xác cao nhất của thiết bị.

Sản phẩm tương thích

ELM3148-0000 hoạt động tốt nhất khi kết hợp với:

Bộ điều khiển Beckhoff CX Series.
Bộ coupler EtherCAT EK1100 hoặc các dòng EtherCAT Coupler của Beckhoff.
Các module I/O khác trong hệ thống EtherCAT để tạo thành một mạng lưới điều khiển đồng bộ.
