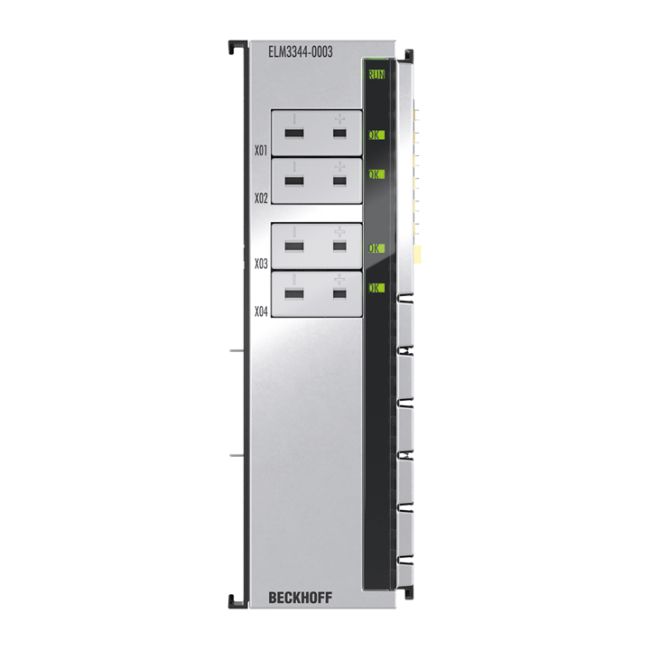

Module đo nhiệt độ EtherCAT Beckhoff ELM3344-0003 | 4 Kênh, 24-bit
- **Model:** ELM3344-0003
- **Hãng sản xuất:** Beckhoff
- **Giao thức:** EtherCAT Terminal
- **Số kênh:** 4 kênh Analog Input (đo nhiệt độ hoặc điện áp)
- **Độ phân giải:** 24-bit (Siêu chính xác)
- **Loại cảm biến:** Thermocouple (Mini-TC universal)
- **Tốc độ lấy mẫu:** 1 ksps
- **Tình trạng:** Mới 100%, chính hãng
- **Phụ kiện đi kèm:** Đầy đủ chứng từ CO/CQ, hóa đơn VAT
Giới thiệu Module đo nhiệt độ Beckhoff ELM3344-0003
Trong các hệ thống tự động hóa đòi hỏi độ chính xác cực cao, việc kiểm soát nhiệt độ là yếu tố sống còn. Module Beckhoff ELM3344-0003 là giải pháp EtherCAT Terminal chuyên dụng, cho phép đo lường nhiệt độ thông qua cặp nhiệt điện (thermocouple) hoặc điện áp với độ phân giải lên đến 24-bit. Với thiết kế 4 kênh độc lập, sản phẩm giúp tối ưu hóa không gian lắp đặt và tăng hiệu suất giám sát cho hệ thống điều khiển của bạn.
Điểm nổi bật của sản phẩm
- **Độ chính xác vượt trội:** Độ phân giải 24-bit cho phép tùy chỉnh bước đo cực nhỏ (0.1/0.01/0.001 °C), đảm bảo dữ liệu nhiệt độ luôn tin cậy.
- **Tốc độ phản hồi nhanh:** Tốc độ lấy mẫu 1 ksps cùng tính năng Oversampling giúp bắt trọn các biến đổi nhiệt độ tức thời.
- **Kết nối linh hoạt:** Sử dụng đầu nối Mini-TC universal, dễ dàng lắp đặt và thay thế các loại cảm biến thermocouple phổ biến.
- **Chẩn đoán thông minh:** Tích hợp chức năng chẩn đoán lỗi kết nối (đứt dây, ngắn mạch) và chẩn đoán chức năng, giúp giảm thiểu thời gian dừng máy (downtime).
- **Đồng bộ hóa cao:** Hỗ trợ Distributed Clocks (DC) với độ chính xác dưới 1 µs, cực kỳ quan trọng trong các ứng dụng cần sự đồng bộ thời gian thực.
Lợi ích khi sử dụng ELM3344-0003
Việc đầu tư vào ELM3344-0003 giúp doanh nghiệp nâng cao chất lượng quy trình sản xuất nhờ khả năng giám sát nhiệt độ chuẩn xác nhất. Sản phẩm giúp giảm thiểu rủi ro do sai lệch nhiệt độ gây ra, đồng thời dễ dàng tích hợp vào hệ thống điều khiển Beckhoff hiện có thông qua chuẩn truyền thông EtherCAT tốc độ cao, giúp tiết kiệm chi phí hạ tầng và nhân công vận hành.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Số lượng kênh | 4 kênh |
| Công nghệ đo | Đo nhiệt độ hoặc điện áp (cấu hình riêng cho từng kênh) |
| Loại tín hiệu | Vi sai (Differential) |
| Công nghệ kết nối | 2 dây (2-wire) |
| Kiểu kết nối | Đầu nối Mini-TC universal |
| Tốc độ lấy mẫu tối đa | Tối đa 1 ms/1 ksps (mỗi kênh, multiplex) |
| Hệ số lấy mẫu dư (Oversampling) | Có thể lựa chọn n = 1…20 |
| Trở kháng nội | > 4 MΩ |
| Sai số đo lường | Tùy loại TC (Ví dụ loại K: ±0.5 °C tại 23 °C) |
| Độ phân giải | 24 bit (có dấu), tùy chỉnh: 0.1/0.01/0.001 °C |
| Chẩn đoán kết nối | Phát hiện đứt dây / ngắn mạch |
| Đồng hồ phân tán (Distributed Clocks) | Có, độ chính xác << 1 µs |
| Cách điện kênh/bus | 707 V DC (kiểm tra loại) |
| Điện năng tiêu thụ (E-bus) | Điển hình 250 mA |
| Tính năng đặc biệt | Lọc số tự do, TrueRMS, PeakHold, Non-linear scaling |
| Nhiệt độ vận hành | -25…+55 °C |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm lý tưởng cho các ngành công nghiệp thực phẩm, hóa chất, luyện kim, và xử lý nhiệt, nơi cần giám sát nhiệt độ chính xác tuyệt đối bằng cặp nhiệt điện.
Lưu ý lắp đặt: Module được thiết kế để gắn trên thanh DIN rail và kết nối trực tiếp vào hệ thống E-bus của Beckhoff. Đảm bảo nguồn cấp đạt chuẩn để duy trì hoạt động ổn định của hệ thống EtherCAT.
Sản phẩm tương thích
ELM3344-0003 hoạt động tốt nhất khi sử dụng cùng các dòng sản phẩm của Beckhoff như: Controller dòng CX, C60 series, các module EtherCAT Terminals khác và hệ thống nguồn DC chuẩn công nghiệp.
