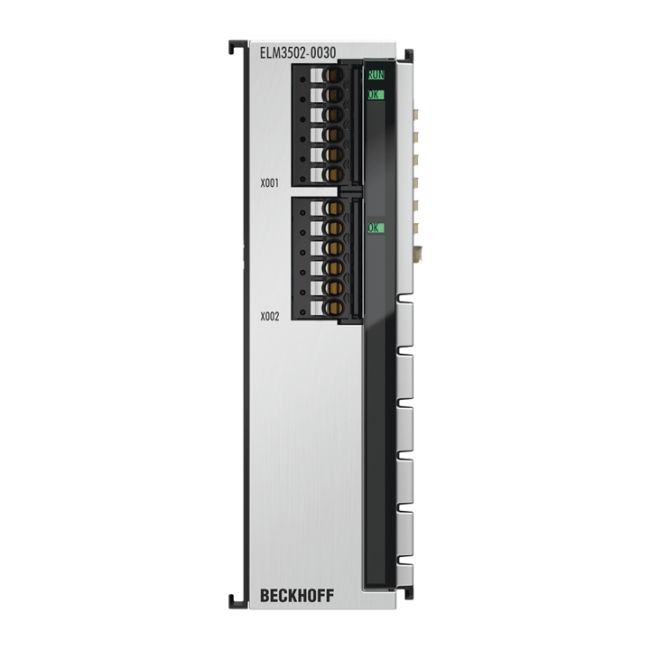

ELM3502-0030 Beckhoff EtherCAT Terminal - Module Đầu Vào Analog 2 Kênh (Đo Cầu Điện Trở) 24-bit

Thương hiệu: Beckhoff
Mã sản phẩm: ELM3502-0030
Loại thiết bị: EtherCAT Terminal (Module đầu vào Analog)
Số kênh: 2 kênh (hỗ trợ full/half/quarter bridge)
Độ phân giải: 24 bit cực cao
Tốc độ lấy mẫu: 20 ksps (mỗi kênh)
Ứng dụng: Đo strain gauge, load cell, áp suất, cân điện tử
Tình trạng: Mới 100%, chính hãng Beckhoff
Phụ kiện đi kèm: Đầy đủ chứng từ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: ELM3502-0030

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff ELM3502-0030 EtherCAT Terminal

ELM3502-0030 là module đầu vào analog chuyên dụng thuộc dòng EtherCAT Terminal của Beckhoff, được thiết kế để đo lường các tín hiệu từ cầu điện trở (resistor bridge) với độ chính xác cực cao. Sản phẩm hỗ trợ các cấu hình cầu đầy đủ (full), bán phần (half) hoặc một phần (quarter), giúp tối ưu hóa việc thu thập dữ liệu từ các cảm biến strain gauge, load cell hoặc cảm biến áp suất trong các hệ thống tự động hóa công nghiệp phức tạp.

Điểm nổi bật của sản phẩm

Độ phân giải vượt trội: Với độ phân giải 24-bit, ELM3502-0030 cung cấp khả năng phân tích tín hiệu cực kỳ chi tiết, đảm bảo độ chính xác tối đa cho các phép đo nhạy cảm.
Tốc độ xử lý nhanh: Tốc độ lấy mẫu lên đến 20 ksps mỗi kênh cho phép phản ứng tức thì với các thay đổi tín hiệu trong thời gian thực.
Kết nối linh hoạt: Hỗ trợ đa dạng kiểu kết nối dây (2/3/4/5/6-wire) thông qua công nghệ push-in, giúp việc lắp đặt trở nên đơn giản và nhanh chóng.
Khả năng chẩn đoán mạnh mẽ: Tích hợp tính năng chẩn đoán lỗi kết nối như đứt dây hoặc ngắn mạch, giúp giảm thiểu thời gian dừng máy khi có sự cố.

Lợi ích khi sử dụng ELM3502-0030

Việc ứng dụng ELM3502-0030 vào hệ thống điều khiển giúp doanh nghiệp nâng cao hiệu suất đo lường. Nhờ công nghệ Distributed Clocks (DC) với độ chính xác cực cao (nhỏ hơn 1 µs), sản phẩm đảm bảo tính đồng bộ tuyệt đối trong các ứng dụng cần sự phối hợp chính xác giữa các trục hoặc các điểm đo khác nhau. Ngoài ra, phiên bản đã được hiệu chuẩn bên ngoài (externally calibrated) giúp người dùng yên tâm về độ tin cậy của dữ liệu ngay khi lắp đặt.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Số lượng kênh	2 kênh
Công nghệ đo	Cầu điện trở, Strain gauge
Loại tín hiệu	Vi sai (Differential)
Công nghệ kết nối	2-/3-/4-/5-/6-dây
Kiểu kết nối	Push-in, giắc cắm dịch vụ 6-pin
Tốc độ lấy mẫu tối đa	Tối đa 50 µs/20 ksps (mỗi kênh, đồng thời)
Hệ số lấy mẫu quá mức (Oversampling)	n = 1…100 (tối đa 20 ksamples/s)
Điện trở nội	> 4 MΩ
Sai số đo lường	Điển hình < ±500 ppm/±0.05 % (tùy dải đo)
Hệ số nhiệt độ	Lên đến điển hình < 1 ppm/K
Chẩn đoán chức năng	Có
Chẩn đoán kết nối	Đứt dây/Ngắn mạch
Đồng bộ hóa thời gian (Distributed Clocks)	Có, độ chính xác << 1 µs
Độ phân giải	24 bit (bao gồm cả dấu)
Cách ly điện (Kênh/Kênh)	Không
Cách ly điện (Kênh/Bus)	707 V DC (kiểm tra loại)
Cách ly điện (Kênh/SGND)	707 V DC (kiểm tra loại)
Dòng tiêu thụ E-bus	Điển hình 450 mA
Trọng lượng	Khoảng 350 g
Nhiệt độ vận hành/bảo quản	-25…+60 °C / -40…+85 °C
Tính năng đặc biệt	ExtendedRange 107%, bộ lọc số tự do, TrueRMS, tích phân/vi phân, tỷ lệ phi tuyến, PeakHold, phiên bản đã hiệu chuẩn
Chứng chỉ	CE, UL

Ứng dụng tiêu biểu

Sản phẩm ELM3502-0030 được ứng dụng rộng rãi trong:

Hệ thống cân điện tử công nghiệp và đo khối lượng.
Kiểm tra ứng suất vật liệu bằng cảm biến Strain Gauge.
Đo áp suất và lực trong các dây chuyền sản xuất tự động.
Các thiết bị kiểm tra chất lượng sản phẩm yêu cầu độ chính xác cao.

Sản phẩm tương thích

ELM3502-0030 hoạt động hoàn hảo khi kết hợp với các dòng EtherCAT Couplers và Terminals của Beckhoff như EK1100, các dòng module điều khiển PLC EtherCAT để tạo thành một hệ thống điều khiển hoàn chỉnh.
