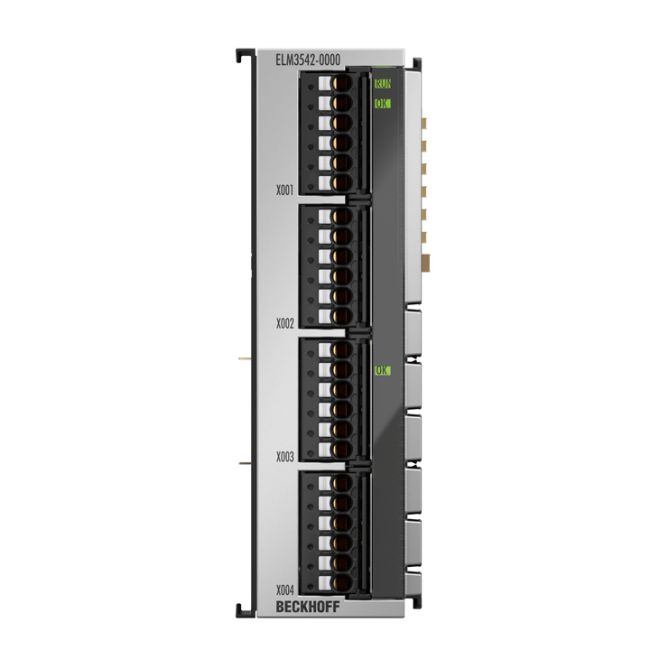

Beckhoff ELM3542-0000 | EtherCAT Terminal 2 Kênh Đo Cầu Điện Trở, 24-bit, TEDS

Model: ELM3542-0000
Hãng sản xuất: Beckhoff
Loại thiết bị: EtherCAT Terminal chuyên dụng đo cầu điện trở (Full/Half/Quarter bridge)
Độ phân giải: 24 bit cao cấp
Tính năng nổi bật: Hỗ trợ công nghệ TEDS, tốc độ lấy mẫu 1 ksps
Tình trạng: Mới 100%, chính hãng
Bảo hành: Chính hãng tại AUT VN
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: ELM3542-0000

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff ELM3542-0000

ELM3542-0000 là module EtherCAT Terminal cao cấp được thiết kế chuyên biệt từ thương hiệu Beckhoff để thực hiện các phép đo chính xác cao thông qua cầu điện trở (measuring bridge). Với độ phân giải lên tới 24 bit, sản phẩm này là giải pháp tối ưu cho các ứng dụng cần sự tinh vi trong việc đo lường cảm biến biến dạng (strain gauge), tải trọng hoặc áp suất.

Điểm nổi bật của sản phẩm

Độ chính xác cực cao: Sử dụng độ phân giải 24-bit giúp thu thập dữ liệu tín hiệu analog với sai số cực thấp.
Công nghệ TEDS hỗ trợ: Cho phép tự động nhận diện thông số cảm biến, giúp đơn giản hóa quá trình cấu hình hệ thống.
Linh hoạt trong kết nối: Hỗ trợ các kiểu kết nối dây 2, 3, 4, 5 và 6 dây, tương thích với nhiều loại cảm biến khác nhau.
Khả năng lấy mẫu mạnh mẽ: Tốc độ lấy mẫu lên đến 1 ksps mỗi kênh, đáp ứng tốt các ứng dụng đo lường động.
Đồng hồ phân tán (Distributed Clocks): Đảm bảo tính đồng bộ cực cao trong hệ thống EtherCAT với độ chính xác << 1 µs.

Lợi ích khi sử dụng ELM3542-0000

Việc trang bị Beckhoff ELM3542-0000 giúp doanh nghiệp nâng cao chất lượng kiểm soát trong dây chuyền sản xuất. Thay vì sử dụng các bộ chuyển đổi analog thông thường, module này được tối ưu cho cấu trúc cầu điện trở, giúp giảm thiểu nhiễu và tối đa hóa độ nhạy của cảm biến. Điều này cực kỳ quan trọng trong các ngành công nghiệp đòi hỏi độ chính xác khắt khe như kiểm tra lực, đo tải trọng công nghiệp hoặc nghiên cứu vật liệu.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	'Giá trị chi tiết
Số lượng kênh	2 kênh
Công nghệ đo	Cầu điện trở, cảm biến biến dạng (strain gauge)
Loại tín hiệu	Vi sai (Differential)
Công nghệ kết nối	2-/3-/4-/5-/6-dây
Kiểu kết nối	Push-in, giắc cắm dịch vụ 6 chân
Tốc độ lấy mẫu tối đa	Tối đa 1 ms/1 ksps (mỗi kênh, multiplex)
Hệ số lấy mẫu quá mức (Oversampling)	n = 1…25 (có thể lựa chọn)
Điện trở nội	> 4 MΩ
Sai số đo lường	Điển hình < ±250 ppm/±0.025 % (tùy dải đo)
Chẩn đoán chức năng	Có
Chẩn đoán kết nối	Phát hiện đứt dây/ngắn mạch
Độ phân giải	24 bit (bao gồm dấu)
Cách ly điện (Kênh/Kênh)	Không
Cách ly điện (Kênh/Bus)	707 V DC (kiểm tra loại)
Tính năng đặc biệt	ExtendedRange 107%, bộ lọc số tự do, TrueRMS, tích phân/vi phân, PeakHold, hỗ trợ TEDS
Nhiệt độ hoạt động	0…+55 °C

Hướng dẫn sử dụng và ứng dụng

Sản phẩm được sử dụng phổ biến trong các hệ thống tự động hóa cần đo lường các tín hiệu từ cảm biến lực, cảm biến biến dạng hoặc các cầu điện trở phức tạp. Để vận hành, sản phẩm cần được lắp đặt trên thanh ray DIN và kết nối thông qua bộ điều khiển EtherCAT (EtherCAT Coupler như EK1100) để truyền dữ liệu về hệ thống điều khiển trung tâm (PLC/PC).

Ứng dụng tiêu biểu:

Đo lực nén, lực kéo trong các máy thử nghiệm vật liệu.
Kiểm soát tải trọng trong các hệ thống cân điện tử công nghiệp.
Giám sát biến dạng cấu trúc trong các công trình hoặc máy móc lớn.

Nguồn tham khảo: Beckhoff Official Website
