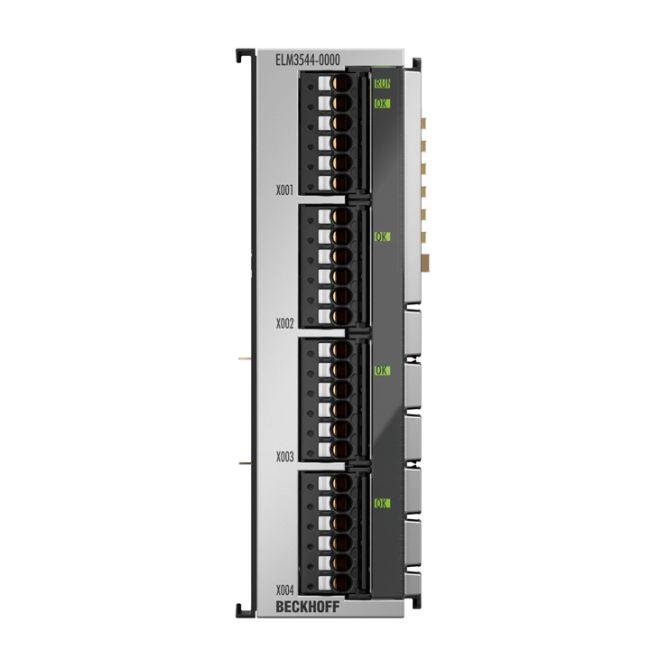

Module Beckhoff ELM3544-0000 | Terminal EtherCAT 4 Kênh Analog Input, Cầu Đo 24 Bit

Giới thiệu về Module Beckhoff ELM3544-0000

Beckhoff ELM3544-0000 là một Terminal EtherCAT chuyên dụng cho các ứng dụng đo lường chính xác cao. Với khả năng thu thập tín hiệu analog từ 4 kênh thông qua mạch cầu đo (measuring bridge), thiết bị này là giải pháp tối ưu để kết nối các cảm biến đo biến dạng (strain gauge), cảm biến lực (load cell) hoặc cảm biến áp suất vào hệ thống điều khiển tự động hóa công nghiệp.

Điểm nổi bật của ELM3544-0000

• Độ chính xác tuyệt đối: Độ phân giải lên đến 24 bit cho phép phát hiện những thay đổi nhỏ nhất trong tín hiệu điện áp, đảm bảo kết quả đo lường chính xác tuyệt đối.
• Linh hoạt trong kết nối: Hỗ trợ đa dạng các cấu hình cầu đo bao gồm cầu toàn (full bridge), cầu nửa (half bridge) và cầu một phần tư (quarter bridge).
• Đồng bộ hóa cao: Tích hợp tính năng Distributed Clocks (DC) với độ chính xác dưới 1 µs, giúp đồng bộ hóa dữ liệu giữa các terminal trong hệ thống EtherCAT.
• Xử lý tín hiệu thông minh: Hỗ trợ TrueRMS, bộ lọc số tự do và khả năng mở rộng dải đo lên đến 107%.

Lợi ích khi sử dụng sản phẩm

• Tối ưu hóa quy trình kiểm soát chất lượng: Giúp doanh nghiệp giám sát chính xác tải trọng, lực ép và độ biến dạng của vật liệu trong sản xuất.
• Giảm thiểu sai số: Nhờ khả năng chống nhiễu tốt và độ phân giải cao, ELM3544 loại bỏ các sai số không đáng có trong môi trường công nghiệp khắc nghiệt.
• Lắp đặt nhanh chóng: Thiết kế dạng terminal gọn gàng, dễ dàng mở rộng và tích hợp vào hệ thống điều khiển của Beckhoff thông qua phần mềm TwinCAT.

Hướng dẫn sử dụng và Ứng dụng

Ứng dụng phổ biến:

• Hệ thống cân điện tử công nghiệp, đo trọng lượng sản phẩm.
• Giám sát ứng suất và biến dạng trong kết cấu cơ khí.
• Đo lực ép trong các máy dập, máy ép thủy lực.

Hướng dẫn lắp đặt: Kết nối các cảm biến strain gauge thông qua các đầu nối push-in hoặc service plug 6-pin. Cấu hình chế độ cầu đo (Full/Half/Quarter) tương ứng với loại cảm biến sử dụng trong phần mềm TwinCAT để bắt đầu thu thập dữ liệu.

Thông số kỹ thuật chi tiết

Sản phẩm sử dụng chung: Module này thường được kết hợp với các bộ ghép nối Beckhoff EK1100 (EtherCAT Coupler) và các module I/O khác trong hệ sinh thái Beckhoff để tạo thành hệ thống điều khiển hoàn chỉnh.

Nguồn tham khảo: Beckhoff Official Website
