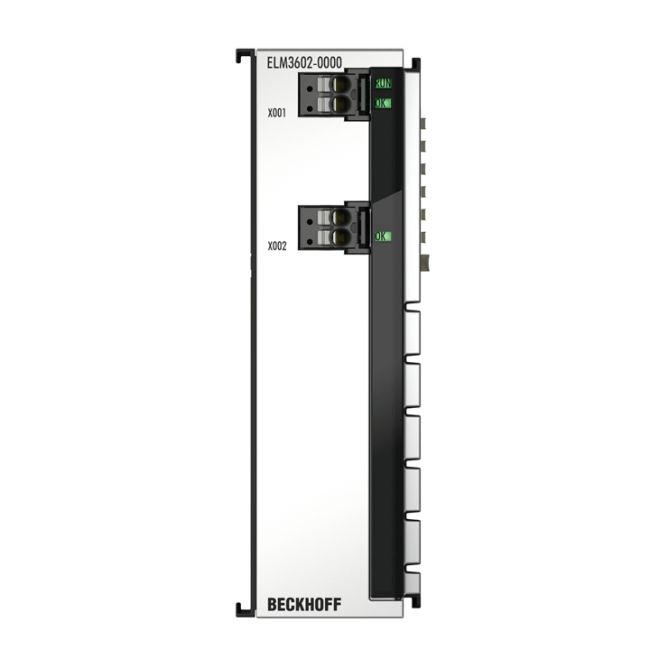

Beckhoff ELM3602-0000 | EtherCAT Terminal 2 Kênh Analog Input (IEPE/Accelerometer) 24-bit

Thương hiệu: Beckhoff
Model: ELM3602-0000
Loại thiết bị: EtherCAT Terminal (Analog Input)
Công nghệ: IEPE, đo điện áp cho cảm biến gia tốc
Số kênh: 02 kênh độc lập
Độ phân giải: 24 bit (độ chính xác cực cao)
Tốc độ lấy mẫu: Tối đa 50 ksps
Tình trạng: Mới 100%, chính hãng
Bảo hành: Chính hãng tại AUT VN
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: ELM3602-0000

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff ELM3602-0000

ELM3602-0000 là module EtherCAT Terminal chuyên dụng được thiết kế bởi Beckhoff, phục vụ mục đích thu thập dữ liệu tốc độ cao từ các cảm biến gia tốc (accelerometer) sử dụng công nghệ IEPE. Với độ phân giải lên tới 24-bit và tốc độ lấy mẫu 50 ksps, sản phẩm này là giải pháp hàng đầu cho các bài toán giám sát rung động và phân tích điều kiện máy móc trong môi trường công nghiệp hiện đại.

Điểm nổi bật của sản phẩm

Độ chính xác tuyệt đối: Độ phân giải 24-bit giúp ghi lại những biến đổi nhỏ nhất của tín hiệu, đảm bảo dữ liệu đầu vào chuẩn xác cho các thuật toán phân tích.
Công nghệ IEPE tiên tiến: Hỗ trợ trực tiếp các cảm biến đo rung động, giúp đơn giản hóa việc kết nối và giảm nhiễu tín hiệu.
Tốc độ xử lý cực nhanh: Khả năng lấy mẫu đồng thời 50 ksps trên cả 2 kênh, đáp ứng các ứng dụng cần tần số đáp ứng cao.
Tính năng thông minh: Tích hợp sẵn các bộ lọc số, tính toán TrueRMS, bộ tích phân/vi phân và khả năng giữ đỉnh (PeakHold).

Lợi ích khi sử dụng ELM3602-0000

Việc đầu tư vào Beckhoff ELM3602-0000 giúp doanh nghiệp nâng cao hiệu quả quản lý tài sản thông qua việc giám sát điều kiện (Condition Monitoring). Thay vì bảo trì định kỳ, bạn có thể thực hiện bảo trì dự báo (Predictive Maintenance), phát hiện sớm các dấu hiệu bất thường từ vòng bi, động cơ hoặc turbine, từ đó giảm thiểu tối đa thời gian dừng máy ngoài ý muốn và chi phí sửa chữa lớn.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết ELM3602-0000
Số kênh	2 kênh
Công nghệ	IEPE, đo điện áp
Loại tín hiệu	Single-ended
Công nghệ kết nối	2 dây (2-wire)
Kiểu kết nối	Push-in, phích cắm dịch vụ 2 chân
Tốc độ lấy mẫu tối đa	Tối đa 20 µs/50 ksps (mỗi kênh, đồng thời)
Hệ số lấy mẫu quá mức (Oversampling)	n = 1…100 (có thể lựa chọn)
Trở kháng nội	> 2 MΩ
Sai số đo lường	Điển hình < ±100 ppm/±0.01 % (so với dải đo đầy đủ DC)
Hệ số nhiệt độ	Điển hình < 10 ppm/K
Chẩn đoán chức năng	Có
Chẩn đoán kết nối	Phát hiện đứt dây/ngắn mạch
Xung nhịp phân tán (Distributed Clocks)	Có, độ chính xác << 1 µs
Độ phân giải	24 bit (bao gồm cả dấu)
Cách ly điện (Kênh/Kênh)	Không
Cách ly điện (Kênh/Bus)	707 V DC (kiểm tra loại)
Cách ly điện (Kênh/SGND)	707 V DC (kiểm tra loại)
Dòng tiêu thụ E-bus	Điển hình 460 mA
Trọng lượng	Khoảng 350 g
Nhiệt độ vận hành/lưu trữ	0…+55 °C / -25…+85 °C
Tản nhiệt	Điển hình 3 W
Tính năng đặc biệt	Mở rộng dải đo 107%, bộ lọc số tự do, TrueRMS, tích phân/vi phân, thang đo phi tuyến, PeakHold
Chứng nhận	CE, UL

Ứng dụng sản phẩm

Sản phẩm được ứng dụng rộng rãi trong:

Giám sát độ rung của động cơ, máy bơm, quạt công nghiệp.
Kiểm tra tình trạng sức khỏe của các trục quay và turbine trong nhà máy điện.
Các hệ thống kiểm tra chất lượng tự động trong dây chuyền sản xuất.

Sản phẩm tương thích

Để hệ thống hoạt động hoàn chỉnh, ELM3602-0000 cần được sử dụng kết hợp với các thiết bị thuộc hệ sinh thái EtherCAT của Beckhoff như: EtherCAT Coupler (ví dụ EK1100), các bộ điều khiển Beckhoff PLC (TwinCAT) và các module I/O khác của Beckhoff.
