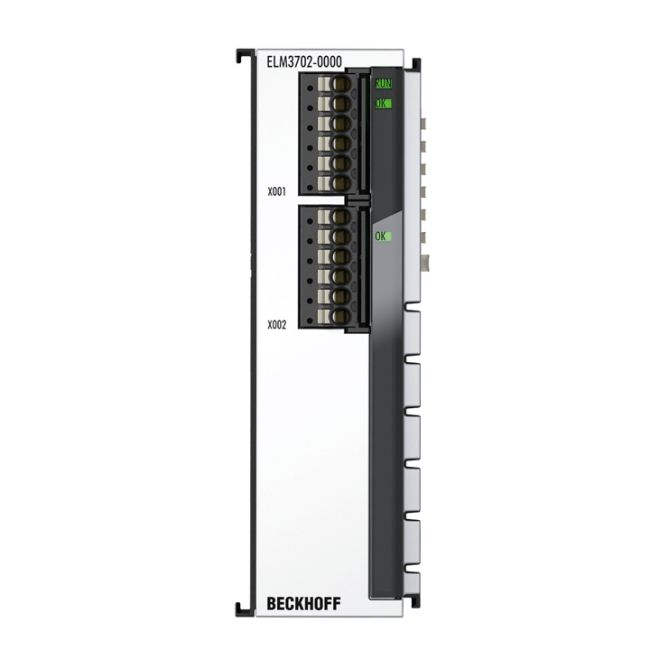

ELM3702-0000 | Module Analog Input 2 Kênh Beckhoff EtherCAT (24-bit, 10 ksps)
- Mã sản phẩm: ELM3702-0000
- Thương hiệu: Beckhoff
- Loại thiết bị: EtherCAT Terminal - Module đầu vào Analog đa năng
- Độ phân giải: 24-bit (siêu chính xác)
- Số kênh: 02 kênh độc lập
- Tốc độ lấy mẫu: Tối đa 10 ksps
- Tình trạng: Mới 100%, chính hãng
- Pháp lý: Đầy đủ chứng từ CO/CQ, hóa đơn VAT
- Bảo hành: Chính hãng tại AUT VN
Giới thiệu về ELM3702-0000 - Module Analog Input Cao Cấp từ Beckhoff
ELM3702-0000 là module đầu vào analog (Analog Input Terminal) chuyên dụng dành cho hệ thống điều khiển Beckhoff sử dụng giao thức EtherCAT. Với độ phân giải lên đến 24-bit và khả năng xử lý đa năng, đây là giải pháp hoàn hảo cho các ứng dụng đòi hỏi độ chính xác cực cao và tốc độ lấy mẫu nhanh trong công nghiệp tự động hóa.
Điểm nổi bật của sản phẩm
- Độ chính xác vượt trội: Độ phân giải 24-bit cho phép thu thập dữ liệu tín hiệu analog với sai số cực thấp, đảm bảo tính trung thực của dữ liệu.
- Tốc độ xử lý nhanh: Tốc độ lấy mẫu lên đến 10 ksps giúp đáp ứng các yêu cầu kiểm soát thời gian thực (Real-time) khắt khe.
- Tính năng đa năng (Multi-function): Hỗ trợ nhiều kiểu kết nối dây (2/3/4/5/6 dây) và đo lường linh hoạt các loại tín hiệu.
- Chẩn đoán thông minh: Tích hợp khả năng chẩn đoán lỗi kết nối như đứt dây hoặc ngắn mạch, giúp giảm thiểu thời gian dừng máy (downtime).
- Đồng bộ hóa cao: Hỗ trợ Distributed Clocks (DC) với độ chính xác cực cao (< 1 µs), lý tưởng cho các hệ thống cần sự phối hợp đồng bộ giữa nhiều trục hoặc cảm biến.
Lợi ích khi sử dụng ELM3702-0000 trong hệ thống của bạn
Việc đầu tư vào ELM3702-0000 không chỉ giúp nâng cao chất lượng thu thập dữ liệu mà còn tối ưu hóa hiệu suất vận hành. Thiết bị giúp kỹ sư dễ dàng dàng tích hợp vào hệ thống EtherCAT hiện có, cung cấp các bộ lọc số miễn phí (free numeric filter), tính năng TrueRMS và khả năng mở rộng dải đo (ExtendedRange 107%), giúp xử lý các tín hiệu phức tạp một cách mượt mà nhất.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết ELM3702-0000 |
|---|
| Số kênh | 2 kênh |
| Công nghệ | Đa chức năng (Multi-function) |
| Loại tín hiệu | Vi sai (Differential) |
| Công nghệ kết nối | 2-/3-/4-/5-/6 dây |
| Kiểu kết nối | Push-in, giắc cắm dịch vụ 6-pin |
| Tốc độ lấy mẫu tối đa | Tối đa 100 µs/10 ksps (mỗi kênh, đồng thời) |
| Hệ số lấy mẫu quá mức (Oversampling) | n = 1…100 có thể lựa chọn (tối đa 10 ksamples/s) |
| Điện trở nội | > 500 kΩ (60 V); > 4 MΩ (các mức khác); 150 Ω (dòng điện) |
| Sai số đo lường | Điển hình < ±100 ppm/±0.01 % trong một số dải đo nhất định |
| Hệ số nhiệt độ | Lên đến điển hình < 1 ppm/K trong một số dải đo nhất định |
| Chẩn đoán chức năng | Có |
| Chẩn đoán kết nối | Đứt dây/Ngắn mạch |
| Đồng hồ phân tán (Distributed Clocks) | Có, độ chính xác << 1 µs |
| Độ phân giải | 24 bit (bao gồm cả dấu) |
| Cách điện điện tử (Kênh/Kênh) | Không |
| Cách điện điện tử (Kênh/Bus) | 707 V DC (kiểm tra loại) |
| Cách điện điện tử (Kênh/SGND) | 707 V DC (kiểm tra loại) |
| Tiêu thụ dòng điện E-bus | Điển hình 720 mA |
| Trọng lượng | Khoảng 350 g |
| Nhiệt độ vận hành/lưu trữ | 0…+55 °C / -25…+85 °C |
| Tản nhiệt | Điển hình 3 W |
| Tính năng đặc biệt | ExtendedRange 107%, bộ lọc số miễn phí, TrueRMS, tích phân/vi phân, tỷ lệ phi tuyến, PeakHold |
| Chứng chỉ phê duyệt | CE, UL |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm được sử dụng rộng rãi trong đo lường áp suất, nhiệt độ, dòng điện, điện áp trong các dây chuyền sản xuất tự động, hệ thống quản lý năng lượng và các phòng thí nghiệm cần độ chính xác cao.
Khả năng tương thích: ELM3702-0000 hoạt động hoàn hảo khi kết hợp với các bộ ghép EtherCAT (EtherCAT Couplers như EK1100) và các bộ điều khiển PLC Beckhoff dòng CX hoặc bộ xử lý công nghiệp IPC của Beckhoff.
Lưu ý: Để đảm bảo hiệu suất tối ưu, vui lòng tham khảo tài liệu kỹ thuật chính thức của Beckhoff khi cấu hình phần mềm.
