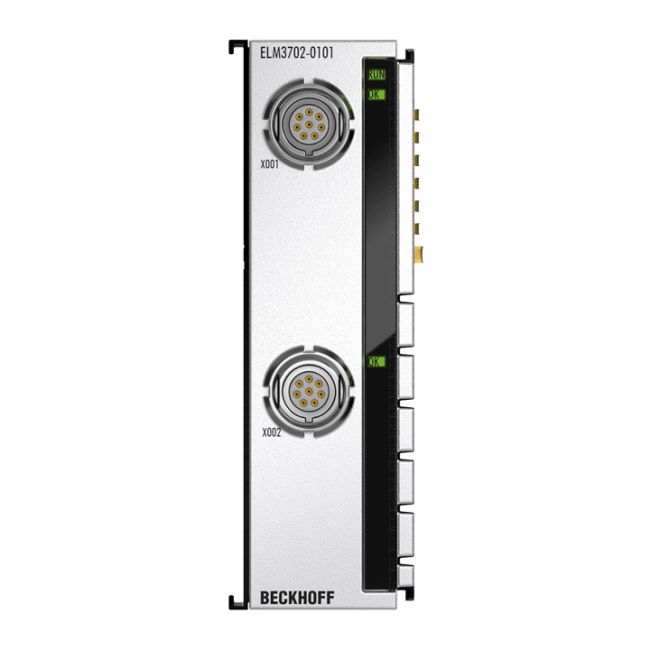

Beckhoff ELM3702-0101 | EtherCAT Terminal 2 Kênh Analog Input 24-bit, 10ksps

Thương hiệu: Beckhoff
Model: ELM3702-0101
Loại thiết bị: EtherCAT Terminal - Module đầu vào Analog đa chức năng
Số kênh: 2 kênh (2-channel)
Độ phân giải: 24 bit (độ chính xác cực cao)
Tốc độ lấy mẫu: Tối đa 10 ksps
Kết nối: Đầu nối LEMO 1B, 8-pin chuyên dụng
Tính năng nổi bật: Cách ly điện (Electrical Isolation), tích hợp TrueRMS và đo bù nhiệt độ (cold junction)
Tình trạng: Mới 100%, chính hãng
Bảo hành: Chính hãng tại AUT VN
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: ELM3702-0101

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff ELM3702-0101 EtherCAT Terminal

Trong các hệ thống tự động hóa đòi hỏi độ chính xác tuyệt đối, ELM3702-0101 là giải pháp hàng đầu từ Beckhoff. Đây là module EtherCAT Terminal chuyên dụng cho đầu vào Analog (Analog Input) với 2 kênh độc lập, hỗ trợ đa chức năng và khả năng xử lý tín hiệu cực kỳ tinh vi nhờ độ phân giải lên đến 24-bit. Thiết bị được thiết kế để hoạt động trong các môi trường công nghiệp khắc nghiệt, đảm bảo tính ổn định và độ tin cậy cao nhất.

Điểm nổi bật vượt trội

Độ chính xác cực cao: Với độ phân giải 24-bit và tốc độ lấy mẫu 10 ksps, thiết bị cho phép thu thập dữ liệu chi tiết và chính xác nhất từ các cảm biến.
Công nghệ cách ly điện: Khả năng cách ly điện giữa các kênh và bus (707 V DC) giúp bảo vệ hệ thống điều khiển khỏi nhiễu và sự cố đột biến điện áp.
Kết nối chuyên dụng LEMO: Sử dụng đầu nối LEMO 1B giúp đảm bảo kết nối tín hiệu chắc chắn, chống rung động và giảm thiểu nhiễu tín hiệu.
Tính năng thông minh tích hợp: Hỗ trợ ExtendedRange 107%, bộ lọc số tự do, TrueRMS, và tích hợp sẵn đo bù nhiệt độ (cold junction measurement) giúp tối ưu hóa hiệu suất đo lường.

Lợi ích khi sử dụng ELM3702-0101

Việc đầu tư vào ELM3702-0101 giúp doanh nghiệp tối ưu hóa quy trình kiểm soát chất lượng sản phẩm thông qua việc thu thập dữ liệu chính xác. Sản phẩm giúp giảm thiểu sai số trong các ứng dụng đo lường nhạy cảm, đồng thời khả năng chẩn đoán lỗi (broken wire/short circuit) giúp bảo trì hệ thống nhanh chóng và dễ dàng hơn, tiết kiệm chi phí vận hành.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết sản phẩm
Số kênh đầu vào	2 kênh
Công nghệ	Đa chức năng (Multi-function)
Loại tín hiệu	Vi sai (Differential)
Công nghệ kết nối	2-/3-/4-/5-/6 dây
Kiểu đầu nối	LEMO 1B, 8-pin
Tốc độ lấy mẫu tối đa	100 µs/10 ksps (mỗi kênh, đồng thời)
Hệ số quá lấy mẫu (Oversampling)	n = 1…100 (tối đa 10 ksamples/s)
Điện trở nội bộ	> 500 kΩ (60 V); > 4 MΩ (các dải khác); 150 Ω (dòng điện)
Sai số đo lường	Điển hình < ±100 ppm/±0.01 % (tùy dải đo)
Hệ số nhiệt độ	Điển hình < 1 ppm/K
Chẩn đoán chức năng	Có (Hỗ trợ chẩn đoán đứt dây/ngắn mạch)
Đồng hồ phân tán (Distributed Clocks)	Có, độ chính xác << 1 µs
Độ phân giải	24 bit (bao gồm cả dấu)
Cách ly điện (Kênh/Bus/SGND)	707 V DC (kiểm tra loại)
Tiêu thụ dòng điện E-bus	Điển hình 720 mA
Nhiệt độ vận hành/lưu trữ	0…+55 °C / -25…+85 °C
Tính năng đặc biệt	ExtendedRange 107%, TrueRMS, bộ lọc số, PeakHold, đo bù nhiệt độ tích hợp
Chứng nhận	CE

Ứng dụng sản phẩm

ELM3702-0101 được ứng dụng rộng rãi trong:

Hệ thống đo lường nhiệt độ, áp suất, và dòng điện chính xác cao trong công nghiệp.
Kiểm soát quy trình sản xuất yêu cầu dữ liệu thời gian thực tốc độ cao.
Các hệ thống tự động hóa trong phòng thí nghiệm hoặc các ngành công nghiệp nặng cần cách ly tín hiệu mạnh mẽ.

Sản phẩm tương thích

Sản phẩm này được thiết kế để hoạt động tối ưu trong hệ sinh thái EtherCAT, đặc biệt tương thích hoàn hảo với các bộ điều khiển (Controller) của Beckhoff như dòng CX, C60xx và các module EtherCAT I/O khác của hãng.
