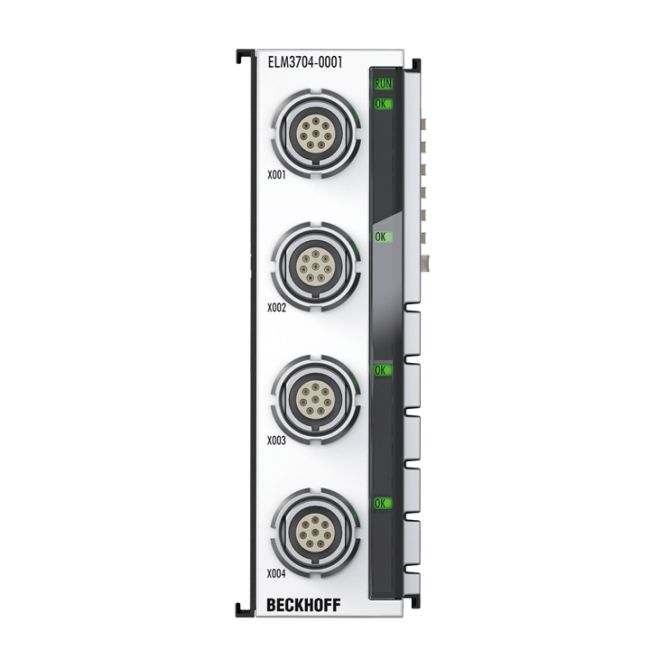

Beckhoff ELM3704-0001 | EtherCAT Terminal 4 Kênh Analog Input 24-bit (LEMO)

Thương hiệu: Beckhoff
Model: ELM3704-0001
Loại thiết bị: EtherCAT Terminal - Module đầu vào Analog đa năng
Số kênh: 4 kênh độc lập
Độ phân giải cao: 24 bit
Tốc độ lấy mẫu: 10 ksps (100 µs)
Kiểu kết nối: Đầu nối LEMO 1B, 8-pin chuyên dụng
Ứng dụng: Đo lường chính xác cao trong hệ thống tự động hóa
Tình trạng: Mới 100%, đầy đủ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: ELM3704-0001

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff ELM3704-0001 EtherCAT Terminal

Beckhoff ELM3704-0001 là module đầu vào analog (Analog Input Terminal) cao cấp được thiết kế chuyên dụng cho hệ thống điều khiển EtherCAT. Với độ phân giải lên đến 24-bit và khả năng xử lý đa năng, sản phẩm này là giải pháp tối ưu cho các ứng dụng yêu cầu độ chính xác cực cao trong thu thập dữ liệu cảm biến và giám sát quy trình công nghiệp.

Điểm nổi bật của sản phẩm

Độ phân giải siêu cao: Công nghệ 24-bit cho phép ghi lại những biến đổi tín hiệu nhỏ nhất, đảm bảo tính chính xác tuyệt đối.
Tốc độ xử lý nhanh: Tốc độ lấy mẫu 10 ksps trên mỗi kênh cho phép phản ứng tức thì với các thay đổi của hệ thống.
Kết nối chuẩn LEMO: Sử dụng đầu nối LEMO 1B (8-pin) giúp kết nối tín hiệu ổn định, chống nhiễu và cực kỳ chuyên nghiệp.
Tính năng thông minh: Tích hợp sẵn các bộ lọc số (numeric filter), TrueRMS, bộ tích phân/vi phân (integrator/differentiator) và tính năng PeakHold.
Độ tin cậy cao: Hỗ trợ chẩn đoán lỗi kết nối (đứt dây/ngắn mạch) và đồng bộ hóa cực cao nhờ Distributed Clocks (độ chính xác < 1 µs).

Lợi ích khi sử dụng ELM3704-0001

Khi lựa chọn ELM3704-0001 cho hệ thống của bạn, doanh nghiệp sẽ đạt được:

Tối ưu hóa hiệu suất: Khả năng đo đa năng (multi-function) giúp giảm bớt số lượng thiết bị cần thiết trong tủ điện.
Giảm thiểu sai số: Với hệ số nhiệt độ cực thấp (< 1 ppm/K), sản phẩm đảm bảo kết quả đo ổn định ngay cả trong môi trường nhiệt độ thay đổi.
Tiết kiệm chi phí bảo trì: Tính năng chẩn đoán lỗi dây dẫn giúp kỹ thuật viên nhanh chóng xác định và xử lý sự cố.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (ELM3704-0001)
Số kênh đầu vào	4 kênh
Công nghệ	Đa chức năng (Multi-function)
Loại tín hiệu	Vi sai (Differential)
Công nghệ kết nối dây	2-/3-/4-/5-/6-wire
Kiểu kết nối đầu vào	LEMO 1B, 8-pin
Tốc độ lấy mẫu tối đa	100 µs/10 ksps (mỗi kênh, đồng thời)
Hệ số quá lấy mẫu (Oversampling)	n = 1…100 (tối đa 10 ksamples/s)
Điện trở nội	> 500 kΩ (60 V); > 4 MΩ (các mức khác); 150 Ω (dòng điện)
Sai số đo lường	typ. < ±100 ppm/±0.01 % (tùy dải đo)
Hệ số nhiệt độ	typ. < 1 ppm/K
Chẩn đoán chức năng	Có (Hỗ trợ đứt dây/ngắn mạch)
Đồng bộ hóa (Distributed Clocks)	Có, độ chính xác << 1 µs
Độ phân giải	24 bit (bao gồm cả dấu)
Cách ly điện (Channel/Bus)	707 V DC (kiểm tra loại)
Tiêu chuẩn chứng nhận	CE, UL

Ứng dụng và Khả năng tương thích

Sản phẩm ELM3704-0001 thường được sử dụng trong các hệ thống tự động hóa công nghiệp, đo lường trọng lượng chính xác, giám sát áp suất và nhiệt độ trong các nhà máy thông minh. Thiết bị này hoạt động hoàn hảo khi kết hợp cùng các bộ điều khiển Beckhoff PLC (EtherCAT Couplers) và các dòng Terminal khác trong hệ sinh thái của Beckhoff.

Để đảm bảo tương thích tốt nhất, vui lòng liên hệ chuyên gia của AUT VN để được tư vấn kỹ thuật.
