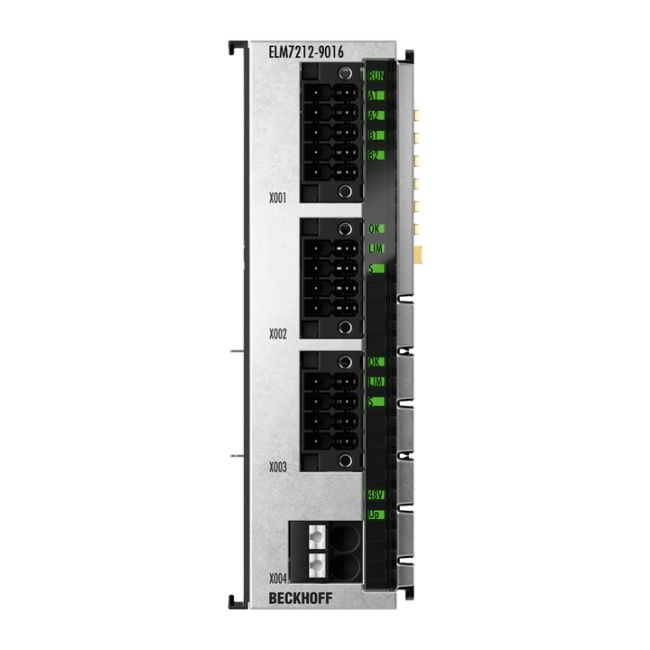

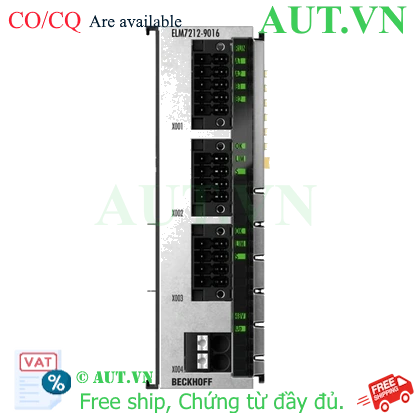

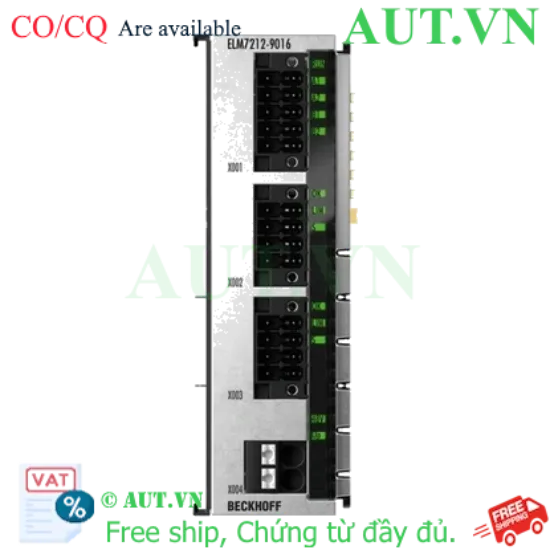

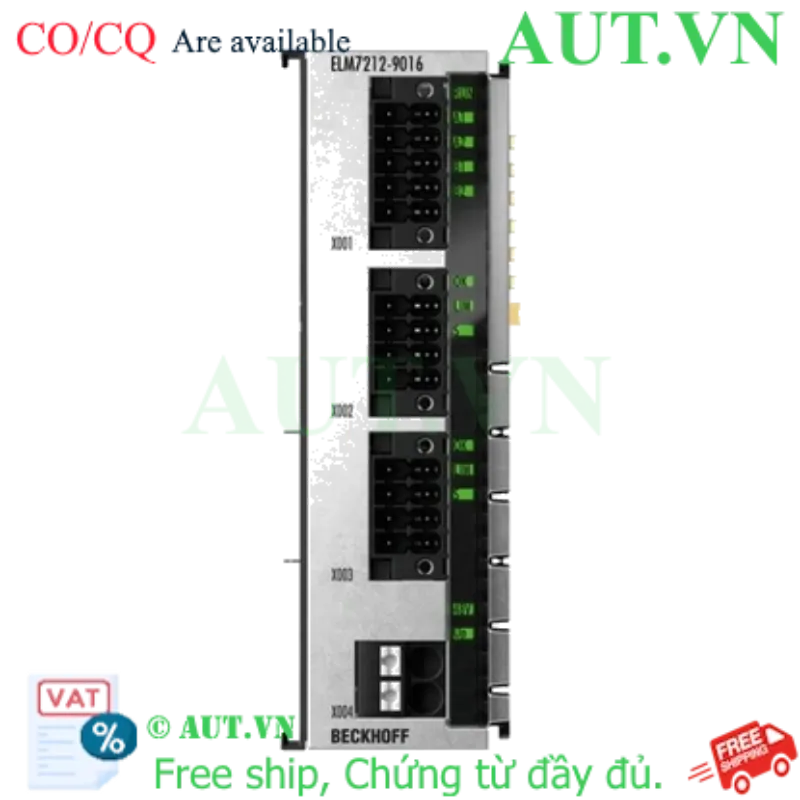

Beckhoff ELM7212-9016 | EtherCAT Terminal 2 Kênh Điều Khiển Servo (OCT, STO, TwinSAFE)

Thương hiệu: Beckhoff
Model: ELM7212-9016
Loại thiết bị: EtherCAT Terminal, giao diện chuyển động 2 kênh cho động cơ servo
Công nghệ kết nối: One Cable Technology (OCT) giúp tối ưu dây dẫn
Tính năng an toàn: Tích hợp STO (Safe Torque Off) qua FSoE và TwinSAFE Logic
Thông số điện: 48 V DC, dòng điện 4.5 A (RMS)
Thiết kế: Siêu gọn (chỉ rộng 30mm), tiết kiệm không gian tủ điện

nhà chế tạo: Beckhoff

SKU: ELM7212-9016

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff ELM7212-9016

ELM7212-9016 là giải pháp điều khiển chuyển động (motion interface) cao cấp từ hãng Beckhoff. Đây là thiết bị EtherCAT Terminal chuyên dụng được thiết kế để điều khiển các động cơ servo ba pha đồng bộ nam châm vĩnh cửu với độ chính xác cực cao. Với thiết kế cực kỳ nhỏ gọn (chỉ rộng 30mm), sản phẩm này là lựa chọn hoàn hảo cho các hệ thống tự động hóa đòi hỏi không gian lắp đặt hạn chế nhưng vẫn yêu cầu hiệu suất mạnh mẽ.

Điểm nổi bật và Công nghệ tiên tiến

Công nghệ One Cable Technology (OCT): Giúp tối giản hóa hệ thống dây dẫn, giảm thiểu sự phức tạp trong lắp đặt và bảo trì.
Giao diện 2 kênh mạnh mẽ: Cho phép điều khiển đồng thời 2 động cơ servo, tối ưu hóa hiệu suất vận hành.
An toàn vượt trội: Tích hợp tính năng Safe Torque Off (STO) thông qua giao thức FSoE (Fail Safe over EtherCAT), đảm bảo an toàn tối đa cho người vận hành và máy móc.
Tích hợp TwinSAFE Logic: Hỗ trợ các chức năng logic an toàn phức tạp ngay trên Terminal.
Phản hồi tuyệt đối: Hỗ trợ phản hồi vị trí tuyệt đối, giúp hệ thống luôn nắm bắt chính xác tọa độ của động cơ.

Lợi ích khi sử dụng ELM7212-9016

Việc ứng dụng ELM7212-9016 vào dây chuyền sản xuất mang lại nhiều giá trị kinh tế và kỹ thuật:

Tiết kiệm không gian: Kích thước siêu nhỏ giúp thu gọn tủ điện, giảm chi phí vỏ tủ và vật tư phụ trợ.
Giảm chi phí lắp đặt: Nhờ công nghệ OCT, số lượng cáp giảm đáng kể, giúp rút ngắn thời gian thi công.
Độ tin cậy cao: Tuân thủ các tiêu chuẩn an toàn quốc tế, giảm thiểu rủi ro dừng máy ngoài ý muốn.
Khả năng mở rộng linh hoạt: Dễ dàng tích hợp vào hệ thống EtherCAT hiện có thông qua mạng TwinCAT.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết sản phẩm
Công nghệ	Công nghệ truyền động nhỏ gọn (Compact drive technology)
Loại tải	Động cơ đồng bộ ba pha kích từ nam châm vĩnh cửu
Số kênh điều khiển	2 kênh
Số đầu vào	4 đầu vào kỹ thuật số, 2 phản hồi (feedback)
Công nghệ kết nối	Kết nối trực tiếp động cơ với OCT (One Cable Technology)
Điện áp nguồn điện tử	24 V DC (qua các chân nguồn)
Điện áp nguồn động lực	8…48 V DC (nguồn ngoài)
Dòng điện đầu ra (RMS)	2 x 4.5 A
Dòng điện đỉnh (Peak)	Tối đa 2 x 9.0 A trong 1 giây
Tần số xung PWM	16 kHz
Tần số bộ điều khiển dòng điện	32 kHz
Tần số bộ điều khiển tốc độ	16 kHz
Tần số trường quay	0…599 Hz
Điện áp đầu ra phanh động cơ	24 V DC
Dòng điện tiêu thụ nguồn lực	Điển hình 100 mA + dòng giữ phanh động cơ
Dòng điện tiêu thụ E-bus	120 mA
Đặc điểm đặc biệt	Rộng 30mm, phản hồi tuyệt đối, OCT, STO qua FSoE
Cách ly điện	500 V (E-bus/field potential)
Trọng lượng	Khoảng 390 g
Nhiệt độ hoạt động	0…+55 °C (Lưu trữ: -25…+85 °C)
Tiêu chuẩn phê duyệt	CE, UL (đang chuẩn bị)

Ứng dụng và Sản phẩm tương thích

Ứng dụng: Sản phẩm lý tưởng cho các máy CNC nhỏ, robot công nghiệp, các hệ thống đóng gói tốc độ cao và các thiết bị tự động hóa yêu cầu điều khiển chuyển động chính xác trong không gian hẹp.

Sản phẩm sử dụng chung: ELM7212-9016 hoạt động tối ưu khi kết hợp với hệ thống điều khiển Beckhoff TwinCAT, các bộ nguồn DC 48V ổn định và các loại động cơ servo tương thích với công nghệ OCT của Beckhoff.

Sản phẩm hiện đang có sẵn tại AUT VN. Liên hệ ngay để nhận báo giá tốt nhất!
