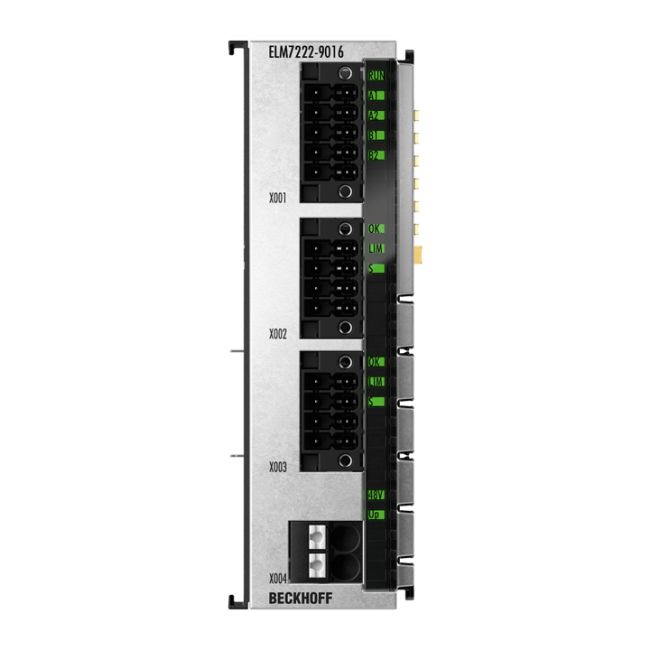

ELM7222-9016 Beckhoff | EtherCAT Terminal Điều Khiển Servo 2 Kênh (OCT, STO) | AUT VN
- Mã sản phẩm: ELM7222-9016
- Thương hiệu: Beckhoff
- Loại thiết bị: EtherCAT Terminal - Giao diện chuyển động 2 kênh (2-channel motion interface)
- Thông số chính: 48 V DC, 8 A, hỗ trợ công nghệ One Cable Technology (OCT) và an toàn STO
- Tính năng nổi bật: Tích hợp TwinSAFE Logic, thiết kế siêu gọn (30mm)
- Tình trạng: Mới 100%, chính hãng
- Pháp lý: Đầy đủ chứng từ CO/CQ, hóa đơn VAT
- Bảo hành: Chính hãng tại AUT VN
Giới thiệu về ELM7222-9016 Beckhoff
ELM7222-9016 là giải pháp điều khiển chuyển động cao cấp từ thương hiệu Beckhoff, được thiết kế dưới dạng EtherCAT Terminal cực kỳ nhỏ gọn. Đây là thiết bị giao diện chuyển động 2 kênh chuyên dụng cho động cơ servo, giúp tối ưu hóa không gian tủ điện và giảm thiểu đáng kể hệ thống dây dẫn nhờ tích hợp công nghệ One Cable Technology (OCT). Với khả năng vận hành mạnh mẽ ở mức 48V DC và 8A, ELM7222-9016 là lựa chọn hàng đầu cho các hệ thống tự động hóa đòi hỏi độ chính xác cao và tính an toàn tuyệt đối.
Điểm nổi bật của sản phẩm
- Công nghệ OCT (One Cable Technology): Giúp giảm số lượng cáp kết nối, đơn giản hóa việc lắp đặt và bảo trì.
- Tính năng an toàn STO (Safe Torque Off): Đảm bảo an toàn cho người vận hành và máy móc thông qua giao thức FSoE (Fail Safe over EtherCAT).
- Thiết kế siêu gọn: Với chiều rộng chỉ 30mm, sản phẩm giúp tiết kiệm tối đa không gian trong các tủ điện điều khiển chật hẹp.
- Tích hợp TwinSAFE Logic: Cho phép thực hiện các chức năng an toàn phức tạp ngay trên terminal.
Lợi ích khi sử dụng ELM7222-9016 trong hệ thống của bạn
Việc ứng dụng ELM7222-9016 không chỉ giúp nâng cao hiệu suất điều khiển động cơ servo mà còn mang lại lợi ích kinh tế lâu dài. Nhờ khả năng giảm thiểu dây dẫn và tối ưu không gian, doanh nghiệp có thể giảm chi phí vật tư và thời gian lắp đặt. Đặc biệt, với độ tin cậy cao từ Beckhoff, hệ thống của bạn sẽ vận hành ổn định, giảm thiểu thời gian dừng máy ngoài ý muốn (downtime).
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Công nghệ | Công nghệ truyền động nhỏ gọn (Compact drive technology) |
| Loại tải | Động cơ đồng bộ ba pha kích từ nam châm vĩnh cửu |
| Số kênh | 2 kênh |
| Số đầu vào | 4 đầu vào số (Digital input), 2 đầu vào phản hồi (Feedback) |
| Công nghệ kết nối | Kết nối động cơ trực tiếp với OCT |
| Điện áp cung cấp điện tử | 24 V DC (qua các tiếp điểm nguồn) |
| Điện áp nguồn động lực | 8…48 V DC (nguồn ngoài) |
| Dòng điện đầu ra (rms) | 2 x 8 A |
| Dòng điện đỉnh (peak current) | Tối đa 2 x 16 A trong 1 giây |
| Tần số xung PWM | 16 kHz |
| Tần số bộ điều khiển dòng điện | 32 kHz |
| Tần số bộ điều khiển tốc độ định mức | 16 kHz |
| Tần số trường quay | 0…599 Hz |
| Điện áp đầu ra phanh động cơ | 24 V DC |
| Dòng điện đầu ra phanh | Tối đa 0.5 A |
| Tiêu chuẩn đặc biệt | Thiết kế compact (30 mm), phản hồi tuyệt đối, OCT, STO qua FSoE |
| Cách ly điện | 500 V (E-bus/field potential) |
| Trọng lượng | Khoảng 390 g |
| Nhiệt độ vận hành/lưu trữ | 0…+55 °C / -25…+85 °C |
| Độ ẩm tương đối | 95 %, không ngưng tụ |
| Chứng nhận | CE (UL đang trong quá trình chuẩn bị) |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm được ứng dụng rộng rãi trong các dây chuyền đóng gói, robot công nghiệp, máy CNC và các hệ thống chuyển động chính xác cao cần sự nhỏ gọn và an toàn.
Lưu ý khi lắp đặt: ELM7222-9016 sử dụng chung hệ sinh thái với các dòng EtherCAT Coupler của Beckhoff và tương thích hoàn hảo với các dòng động cơ servo Beckhoff sử dụng công nghệ OCT. Đảm bảo nguồn cấp 48V DC ổn định để đạt hiệu suất tối ưu.
Để nhận tư vấn kỹ thuật chuyên sâu, quý khách vui lòng liên hệ AUT VN.
