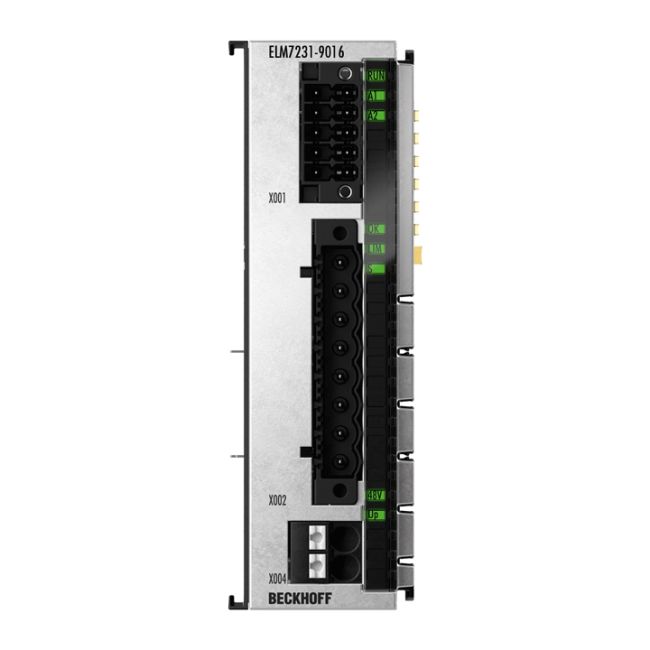

Beckhoff ELM7231-9016 | EtherCAT Terminal Motion Interface cho Servo Motor (48V DC, 16A)
- **Thương hiệu:** Beckhoff
- **Model:** ELM7231-9016
- **Loại thiết bị:** EtherCAT Terminal (1-channel motion interface)
- **Ứng dụng:** Điều khiển động cơ Servo (Permanent magnet-excited three-phase synchronous motor)
- **Thông số nguồn:** 48 V DC, Dòng điện 16 A (Peak 32 A)
- **Công nghệ nổi bật:** One Cable Technology (OCT), STO via FSoE, TwinSAFE Logic
- **Tình trạng:** Mới 100% - Bảo hành chính hãng
- **Chứng từ:** Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu thiết bị EtherCAT Terminal Beckhoff ELM7231-9016
Trong các hệ thống tự động hóa hiện đại, việc tối ưu hóa không gian và đơn giản hóa kết nối là yếu tố then chốt. Beckhoff ELM7231-9016 là giải pháp điều khiển chuyển động (motion interface) 1 kênh cực kỳ mạnh mẽ, được thiết kế chuyên dụng cho các loại động cơ servo đồng bộ ba pha. Với sự tích hợp công nghệ One Cable Technology (OCT), thiết bị này giúp giảm thiểu đáng kể lượng dây cáp, đồng thời vẫn đảm bảo hiệu suất truyền tải dữ liệu và năng lượng vượt trội.
Điểm nổi bật của ELM7231-9016
- Thiết kế siêu gọn: Với chiều rộng chỉ 30mm, ELM7231-9016 giúp tiết kiệm tối đa diện tích trong tủ điện điều khiển.
- Công nghệ OCT tiên tiến: Kết nối trực tiếp động cơ qua một sợi cáp duy nhất, giảm chi phí lắp đặt và bảo trì.
- An toàn tối đa: Tích hợp tính năng Safe Torque Off (STO) thông qua giao thức FSoE (Fail Safe over EtherCAT), đáp ứng các tiêu chuẩn an toàn khắt khe nhất.
- Hiệu suất cao: Khả năng chịu dòng đỉnh lên đến 32A, đảm bảo sự ổn định cho các chu kỳ chuyển động nhanh và chính xác.
Lợi ích khi sử dụng sản phẩm
Việc lựa chọn ELM7231-9016 không chỉ là nâng cấp linh kiện, mà là nâng cấp toàn bộ hệ thống của bạn. Nó giúp giảm thời gian dừng máy (downtime), đơn giản hóa việc đi dây nhờ công nghệ OCT và tăng cường độ tin cậy của hệ thống nhờ tính năng TwinSAFE Logic. Đây là lựa chọn hoàn hảo cho các ứng dụng yêu cầu độ chính xác cao và không gian lắp đặt hạn chế.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết (ELM7231-9016) |
|---|
| Công nghệ | Công nghệ truyền động nhỏ gọn (Compact drive technology) |
| Loại tải | Động cơ đồng bộ ba pha kích từ nam châm vĩnh cửu |
| Số kênh | 1 kênh |
| Số đầu vào | 2 x đầu vào kỹ thuật số, 1 x phản hồi (feedback) |
| Công nghệ kết nối | Kết nối động cơ trực tiếp với OCT (One Cable Technology) |
| Điện áp cấp cho mạch điện tử | 24 V DC (qua các tiếp điểm nguồn) |
| Điện áp nguồn động lực | 8…48 V DC (nguồn ngoài) |
| Dòng điện đầu ra (rms) | 16 A |
| Dòng điện đỉnh (peak rms) | Tối đa 32 A trong 1 giây |
| Tần số xung PWM | 16 kHz |
| Tần số bộ điều khiển dòng điện | 32 kHz |
| Tần số bộ điều khiển tốc độ định mức | 16 kHz |
| Tần số trường quay | 0…599 Hz |
| Điện áp đầu ra phanh động cơ | 24 V DC |
| Dòng điện đầu ra phanh | Tối đa 0.7 A |
| Điện năng tiêu thụ tiếp điểm nguồn | Điển hình 100 mA + dòng giữ phanh động cơ |
| Điện năng tiêu thụ E-bus | 120 mA |
| Đồng hồ phân tán (Distributed Clocks) | Có hỗ trợ |
| Tính năng đặc biệt | Kích thước nhỏ gọn (30 mm), phản hồi tuyệt đối, OCT, STO qua FSoE |
| Cách điện điện tử | 500 V (E-bus/field potential) |
| Trọng lượng | Khoảng 390 g |
| Nhiệt độ vận hành/bảo quản | 0…+55 °C / -25…+85 °C |
| Độ ẩm tương đối | 95 %, không ngưng tụ |
| Chứng nhận | CE, đang chuẩn bị UL |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm được ứng dụng rộng rãi trong các máy móc tự động hóa, cánh tay robot, các hệ thống đóng gói và sản xuất đòi hỏi sự chuyển động chính xác của động cơ servo.
Sản phẩm tương thích: ELM7231-9016 hoạt động tối ưu khi sử dụng cùng với các hệ thống điều khiển EtherCAT của Beckhoff (như dòng CX), các loại động cơ Servo hỗ trợ công nghệ OCT và các module TwinSAFE để đảm bảo tính năng an toàn toàn diện.
