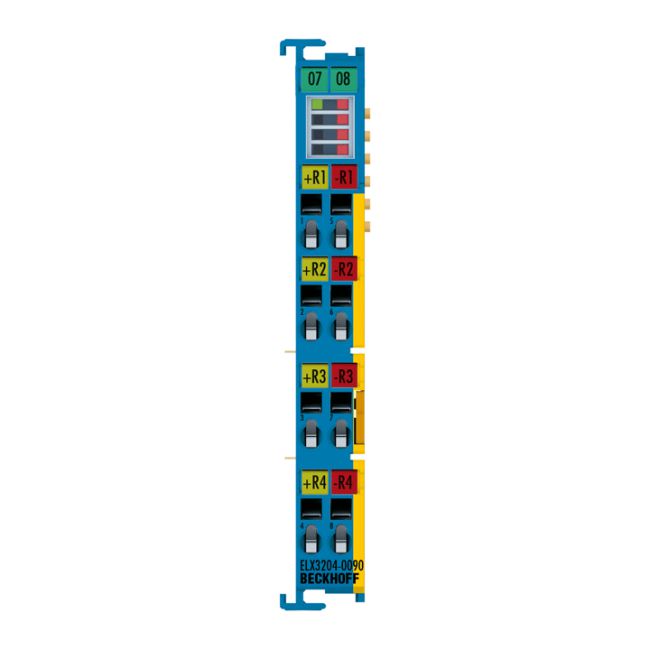

Beckhoff ELX3204-0090 | EtherCAT Terminal 4 Kênh Analog Input, RTD (Pt100), 16-bit, TwinSAFE SC

Thương hiệu: Beckhoff
Model: ELX3204-0090
Chức năng: Module đầu vào Analog 4 kênh dùng cho cảm biến nhiệt độ RTD (Pt100, Pt200...), độ phân giải 16-bit.
Tính năng an toàn: Hỗ trợ chuẩn chống cháy nổ Ex i và tích hợp TwinSAFE SC cho các ứng dụng an toàn cao.
Tình trạng: Mới 100%, chính hãng.
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT.
Bảo hành: Chính hãng tại AUT VN.

nhà chế tạo: Beckhoff

SKU: ELX3204-0090

1.000 ₫

Số lượng:

Giới thiệu sản phẩm Beckhoff ELX3204-0090

ELX3204-0090 là module EtherCAT Terminal cao cấp từ thương hiệu Beckhoff, được thiết kế chuyên dụng để đo nhiệt độ với độ chính xác cực cao. Với 4 kênh đầu vào analog hỗ trợ các loại cảm biến RTD (như Pt100, Pt200...) và các cảm biến điện trở khác, sản phẩm này là giải pháp hoàn hảo cho các hệ thống kiểm soát nhiệt độ trong môi trường công nghiệp khắc nghiệt.

Điểm khác biệt lớn nhất của ELX3204-0090 chính là khả năng hoạt động trong môi trường nguy hiểm nhờ chứng chỉ an toàn chống cháy nổ Ex i và khả năng tích hợp TwinSAFE SC, giúp đảm bảo an toàn tối đa cho cả con người và thiết bị trong các quy trình sản xuất đặc thù.

Điểm nổi bật và Lợi ích

Độ chính xác vượt trội: Độ phân giải 16-bit cho phép đo lường nhiệt độ chi tiết đến từng 0.01 °C, giúp kiểm soát quy trình chính xác tuyệt đối.
Tiêu chuẩn an toàn cháy nổ: Đạt các chứng chỉ quốc tế khắt khe như ATEX, IECEx, cFMus, cho phép lắp đặt trong các khu vực có nguy cơ cháy nổ cao.
Tích hợp TwinSAFE SC: Hỗ trợ các chức năng an toàn (Safety) theo tiêu chuẩn SIL, cực kỳ quan trọng trong các ứng dụng yêu cầu mức độ bảo vệ cao.
Khả năng tùy biến linh hoạt: Phương thức kết nối có thể cấu hình tự do, hỗ trợ nhiều loại cảm biến khác nhau (Pt, Ni, KT(Y)...).

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết sản phẩm ELX3204-0090
Số kênh đầu vào	4 kênh (vi sai)
Nguồn cấp	Qua E-bus
Phương thức kết nối	2 dây
Dải nhiệt độ đo	-200…+850 °C (cảm biến Pt); -60…+250 °C (cảm biến Ni)
Độ phân giải	Lên đến 0.01 °C mỗi bước (mặc định: 0.1 °C)
Dòng đo	< 1 mA (tùy thuộc vào cảm biến và dải đo)
Sai số đo	< ±0.3 % (so với giá trị toàn thang)
Trở kháng nội	Điển hình < 10 kΩ (vi sai)
Tần số giới hạn bộ lọc đầu vào	Điển hình 1 kHz
Loại cảm biến hỗ trợ	Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, đo điện trở (10 Ω…4 kΩ), cảm biến KT(Y)
Thời gian chuyển đổi	10…3300 ms (có thể điều chỉnh, mặc định: 270 ms)
Điện áp cấp mạch điện tử	24 V DC (qua các tiếp điểm nguồn, sử dụng ELX9560)
Dòng tiêu thụ tiếp điểm nguồn	Điển hình 10 mA
Dòng tiêu thụ E-bus	Điển hình 70 mA
Tính năng đặc biệt	Giám sát giá trị giới hạn, tích hợp bộ lọc kỹ thuật số và tuyến tính hóa đặc tính đường cong, cấu hình phương thức kết nối tự do, TwinSAFE SC
Trọng lượng	Khoảng 60 g
Nhiệt độ vận hành/bảo quản	-25…+60 °C / -40…+85 °C
Độ ẩm tương đối	95 %, không ngưng tụ
Khả năng chống rung/sốc	Tuân thủ tiêu chuẩn EN 60068-2-6/EN 60068-2-27
Khả năng chống nhiễu EMC	Tuân thủ tiêu chuẩn EN 61000-6-2/EN 61000-6-4
Cấp bảo vệ/Vị trí lắp đặt	IP 20 (xem tài liệu hướng dẫn)
Chứng chỉ phê duyệt	CE, UL, ATEX, IECEx, cFMus

Ứng dụng sản phẩm

Sản phẩm ELX3204-0090 được ứng dụng rộng rãi trong các lĩnh vực:

Công nghiệp hóa chất và dầu khí (yêu cầu chống cháy nổ).
Sản xuất thực phẩm và dược phẩm (kiểm soát nhiệt độ nghiêm ngặt).
Các hệ thống tự động hóa yêu cầu chức năng an toàn cao (Safety Automation).
Môi trường đo lường nhiệt độ trong các lò công nghiệp, bồn chứa hóa chất.

Sản phẩm tương thích

Để vận hành ELX3204-0090, bạn cần sử dụng kết hợp với các thiết bị trong hệ thống Beckhoff EtherCAT như:

EtherCAT Coupler: Ví dụ dòng EK1100 để kết nối module với mạng EtherCAT.
Nguồn cấp chuyên dụng: Module ELX9560 để cấp nguồn cho các tiếp điểm.
Các module TwinSAFE khác: Để xây dựng hệ thống điều khiển an toàn hoàn chỉnh.
