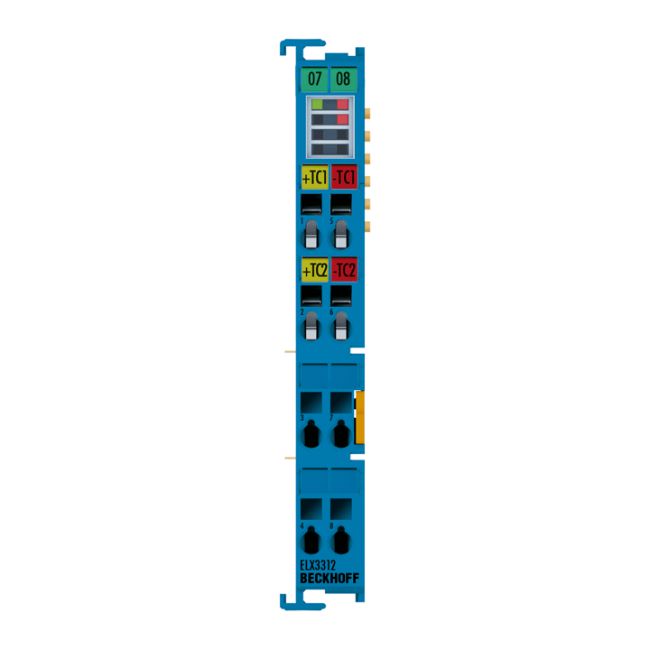

Module Đo Nhiệt Độ Beckhoff ELX3312 | EtherCAT Terminal 2 Kênh (Ex i)
- Thương hiệu: Beckhoff
- Model: ELX3312
- Loại sản phẩm: EtherCAT Terminal đo nhiệt độ (Thermocouple)
- Số kênh đầu vào: 2 kênh (vi sai)
- Độ phân giải: 16-bit (0.1 °C mỗi digit)
- Tiêu chuẩn an toàn: Ex i (Chống cháy nổ ATEX/IECEx)
- Tình trạng: Mới 100%, chính hãng, đầy đủ CO/CQ, hóa đơn VAT.
Giới thiệu Module Đo Nhiệt Độ Beckhoff ELX3312
Trong các môi trường công nghiệp đặc thù như dầu khí, hóa chất hoặc các khu vực có nguy cơ cháy nổ cao, việc giám sát nhiệt độ đòi hỏi thiết bị không chỉ chính xác mà còn phải đảm bảo tiêu chuẩn an toàn nghiêm ngặt. Module Beckhoff ELX3312 là giải pháp EtherCAT Terminal chuyên dụng, được thiết kế để đo nhiệt độ từ các loại cặp nhiệt điện (thermocouple) với tính năng an toàn nội tại (Ex i).
Điểm nổi bật của Beckhoff ELX3312
- Độ chính xác cực cao: Với độ phân giải 16-bit, thiết bị cho phép theo dõi biến động nhiệt độ chi tiết đến 0.1 °C, đảm bảo kiểm soát quy trình tối ưu.
- Khả năng tương thích đa dạng: Hỗ trợ hầu hết các loại cảm biến thermocouple phổ biến hiện nay như Type K, J, L, E, T, N, U, B, R, S, C.
- Tiêu chuẩn chống cháy nổ quốc tế: Đạt các chứng chỉ khắt khe như ATEX, IECEx, cFMus, giúp vận hành an toàn trong các vùng nguy hiểm (Hazardous Areas).
- Tích hợp bộ lọc thông minh: Tích hợp bộ lọc kỹ thuật số và đường đặc tính tuyến tính, giúp giảm nhiễu và tăng độ ổn định của tín hiệu đo.
Lợi ích khi sử dụng ELX3312 cho hệ thống của bạn
Việc sử dụng ELX3312 giúp doanh nghiệp tối ưu hóa chi phí bảo trì và nâng cao tính an toàn cho nhà máy. Thay vì sử dụng các thiết bị đo thông thường có nguy cơ gây tia lửa điện, ELX3312 với công nghệ Intrinsically Safe (Ex i) loại bỏ hoàn toàn các rủi ro về cháy nổ trong quá trình đo lường. Đồng thời, việc tích hợp qua giao thức EtherCAT giúp tốc độ truyền dữ liệu cực nhanh, đáp ứng các ứng dụng điều khiển thời gian thực.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết ELX3312 |
| Công nghệ |
Đo nhiệt độ (Temperature measurement) |
| Loại cảm biến |
Thermocouples Type K, J, L, E, T, N, U, B, R, S, C (Mặc định: Type K) |
| Số kênh đầu vào |
2 kênh (vi sai) |
| Phương thức kết nối |
Kết nối 2 dây (2-wire) |
| Dải đo |
Tùy thuộc loại cảm biến (Ví dụ Type K: -270…+1370 °C) |
| Độ phân giải |
0.1 °C mỗi digit |
| Sai số đo |
< ±0.3 % (so với giá trị toàn thang) |
| Thời gian chuyển đổi |
10…5000 ms (có thể điều chỉnh, mặc định 270 ms) |
| Điện áp cung cấp (Electronics) |
24 V DC (thông qua tiếp điểm nguồn, sử dụng ELX9560) |
| Dòng tiêu thụ (E-bus) |
typ. 70 mA |
| Tính năng đặc biệt |
Giám sát giá trị giới hạn, tích hợp bộ lọc kỹ thuật số và tuyến tính hóa |
| Nhiệt độ vận hành |
-25…+60 °C |
| Cấp bảo vệ |
IP 20 |
| Chứng nhận an toàn |
CE, UL, ATEX, IECEx, cFMus, CCC |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm lý tưởng cho các hệ thống giám sát nhiệt độ trong các nhà máy lọc dầu, nhà máy hóa chất, xử lý chất thải và các khu vực cần tuân thủ tiêu chuẩn chống cháy nổ nghiêm ngặt.
Hướng dẫn lắp đặt: Module cần được lắp đặt trên thanh bus EtherCAT và cần có module nguồn Beckhoff ELX9560 để cung cấp điện áp cho phần điện tử. Đảm bảo kết nối dây cảm biến đúng theo sơ đồ tài liệu kỹ thuật để đạt độ chính xác cao nhất.
Lưu ý: Để đảm bảo tính an toàn tuyệt đối trong môi trường Ex, vui lòng tuân thủ các hướng dẫn lắp đặt đi kèm từ nhà sản xuất Beckhoff.
