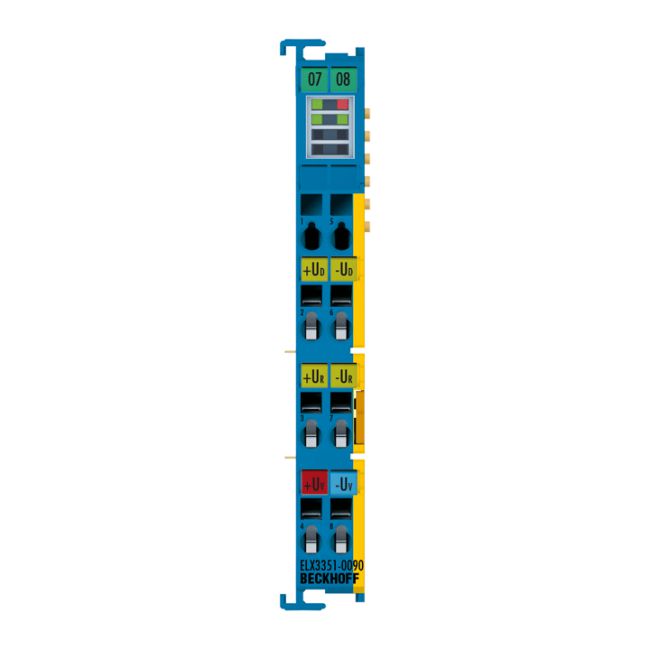

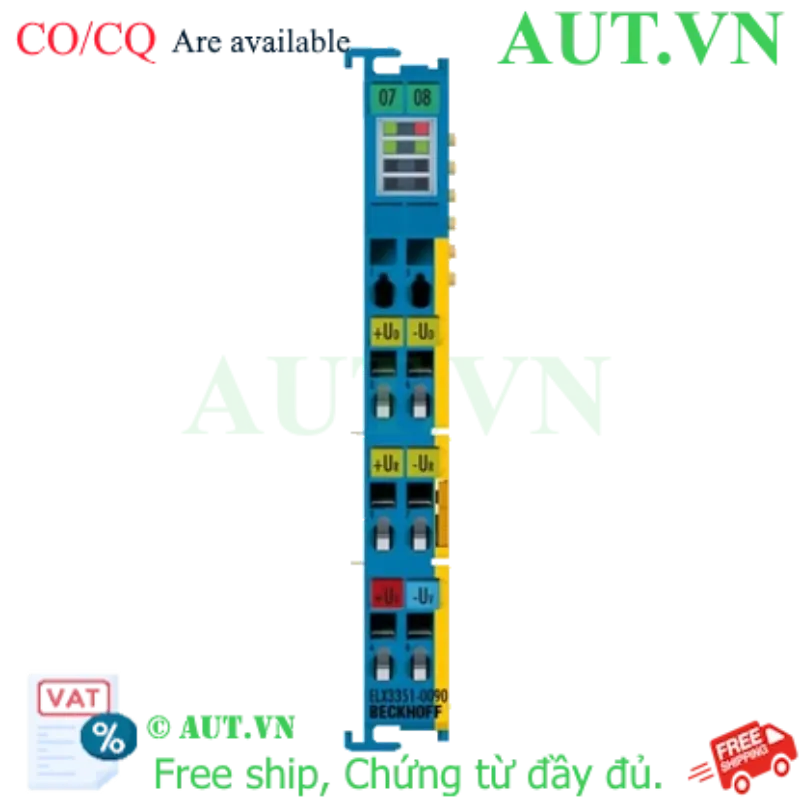

Beckhoff ELX3351-0090 | EtherCAT Terminal 1 Kênh Analog Input, Đo Cầu Điện Trở (Full Bridge), 24-bit, Ex i, TwinSAFE SC
- Thương hiệu: Beckhoff
- Model: ELX3351-0090
- Loại thiết bị: EtherCAT Terminal, đầu vào Analog 1 kênh
- Công nghệ: Đo cầu điện trở (Full Bridge), cảm biến biến dạng (Strain Gauge)
- Độ phân giải: 24 bit (hiển thị 32 bit)
- Tiêu chuẩn an toàn: Ex i (Chống cháy nổ), TwinSAFE SC
- Tình trạng: Mới 100%, chính hãng Beckhoff
- Phân phối bởi: AUT VN (CO/CQ đầy đủ)
Giới thiệu về Beckhoff ELX3351-0090
ELX3351-0090 là module EtherCAT Terminal cao cấp từ hãng Beckhoff, được thiết kế chuyên dụng để đo lường các tín hiệu cực nhỏ từ cầu điện trở (resistor bridge) hoặc cảm biến biến dạng (strain gauge). Với độ phân giải lên đến 24-bit, sản phẩm đảm bảo độ chính xác tuyệt đối trong các ứng dụng đo lường trọng lượng, lực hoặc áp suất.
Đặc biệt, thiết bị này tích hợp công nghệ Ex i (Intrinsically Safe) và TwinSAFE SC, cho phép hoạt động an toàn trong các môi trường có nguy cơ cháy nổ cao, đáp ứng các tiêu chuẩn khắt khe nhất về an toàn công nghiệp hiện nay.
Điểm nổi bật của sản phẩm
- Độ chính xác cực cao: Độ phân giải 24-bit cho phép ghi lại những thay đổi nhỏ nhất của tín hiệu cảm biến.
- An toàn tuyệt đối: Chứng chỉ ATEX và IECEx giúp thiết bị vận hành tin cậy trong khu vực nguy hiểm (Hazardous Areas).
- Tích hợp TwinSAFE SC: Hỗ trợ các chức năng an toàn (Safety) cho hệ thống điều khiển.
- Khả năng chống nhiễu tốt: Tích hợp bộ lọc 50 Hz (có thể cấu hình) và các bộ lọc động giúp loại bỏ nhiễu điện từ hiệu quả.
Lợi ích khi sử dụng ELX3351-0090
- Tối ưu hóa quy trình: Giúp doanh nghiệp kiểm soát chính xác các thông số đo lường trong sản xuất thực tế.
- Tiết kiệm chi phí: Nhờ độ bền cao và khả năng lắp đặt chuẩn EtherCAT, giảm thiểu thời gian dừng máy và bảo trì.
- Phù hợp mọi môi trường: Từ nhà máy hóa chất, dầu khí đến các dây chuyền đóng gói tự động hóa chính xác.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết (ELX3351-0090) |
|---|
| Công nghệ | Cầu điện trở, cảm biến biến dạng (strain gauge) |
| Loại cảm biến | Cầu điện trở, strain gauge |
| Số lượng đầu vào | 1 kênh (cho 1 cầu điện trở công nghệ full bridge) |
| Điện trở đầu vào cầu | 300 Ω … 1.5 kΩ |
| Dải đo điện áp UD | Tối đa -18 … +18 mV |
| Dải đo điện áp UREF | Tối đa -12 … +12 V |
| Điện trở nội | > 25 kΩ (UR, vi sai), > 1 MΩ (UD, vi sai) |
| Tần số giới hạn bộ lọc đầu vào | Điển hình 3.6 kHz (-3 dB, bộ lọc thông thấp) |
| Thời gian chuyển đổi | Điển hình 1.6 ms |
| Độ phân giải | 24 bit (hiển thị 32 bit) |
| Bộ lọc | 50 Hz (có thể cấu hình) |
| Sai số đo lường | < ±0.5 % (so với giá trị thang đo toàn phần), có kích hoạt tự hiệu chuẩn |
| Nguồn cấp UV | Lên đến 12 V DC từ các tiếp điểm nguồn (tùy thuộc cảm biến) |
| Nguồn cấp điện tử | 24 V DC (qua tiếp điểm nguồn, sử dụng ELX9560) |
| Tiêu thụ dòng điện (tiếp điểm nguồn) | Tùy thuộc cảm biến, tối thiểu 20 mA |
| Tiêu thụ dòng điện (E-bus) | Điển hình 85 mA |
| Tính năng đặc biệt | Tự hiệu chuẩn (self-calibration), bộ lọc động, Freeze, TwinSAFE SC |
| Nhiệt độ vận hành/lưu trữ | -25 … +60 °C / -40 … +85 °C |
| Cấp độ bảo vệ | IP 20 |
| Chứng nhận an toàn | CE, UL, ATEX, IECEx, cFMus |
Ứng dụng và Sản phẩm tương thích
Ứng dụng: Sản phẩm được sử dụng rộng rãi trong các hệ thống cân điện tử, đo lực kéo/nén, giám sát áp suất trong môi trường công nghiệp có nguy cơ cháy nổ (dầu khí, hóa chất).
Sản phẩm tương thích: Để hoạt động tối ưu, thiết bị này thường được sử dụng cùng với Module nguồn ELX9560 và các module EtherCAT khác trong hệ sinh thái của Beckhoff.
