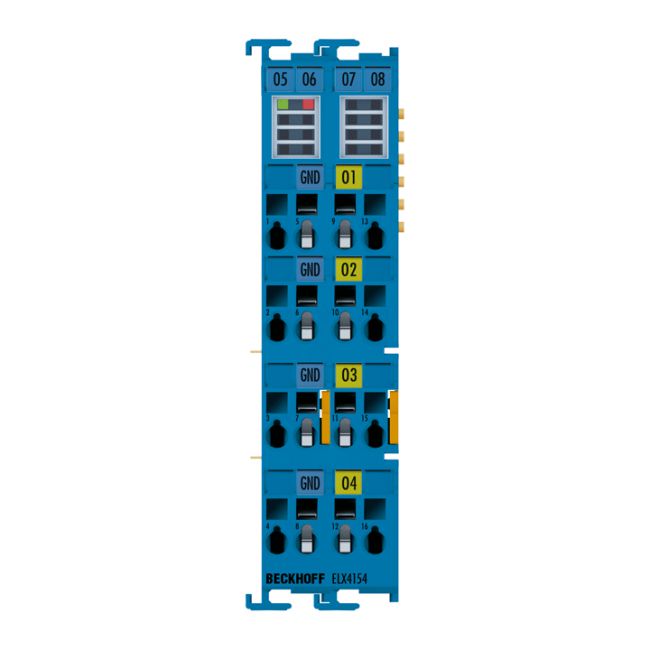

ELX4154 Beckhoff | EtherCAT Terminal 4 Kênh Analog Output 0/4-20mA (Ex i)
- Thương hiệu: Beckhoff
- Loại thiết bị: EtherCAT Terminal đầu ra Analog (Current Output)
- Số kênh: 4 kênh (Single-ended)
- Dải tín hiệu: 0/4…20 mA
- Độ phân giải: 16 bit
- Tiêu chuẩn an toàn: Chống cháy nổ Ex i (ATEX, IECEx, cFMus)
- Tình trạng: Mới 100%, bảo hành chính hãng tại AUT VN
Giới thiệu về ELX4154 Beckhoff EtherCAT Terminal
ELX4154 là module EtherCAT Terminal chuyên dụng được thiết kế bởi Beckhoff, cung cấp 4 kênh đầu ra dòng điện (analog output) với độ chính xác cực cao. Với khả năng xử lý tín hiệu 0/4…20 mA và độ phân giải 16 bit, sản phẩm này là giải pháp tối ưu cho các hệ thống điều khiển cần sự tinh vi và ổn định trong môi trường công nghiệp.
Đặc biệt, ELX4154 được trang bị tính năng Ex i (Intrinsically Safe), cho phép thiết bị hoạt động an toàn trong các môi trường có nguy cơ cháy nổ cao như dầu khí, hóa chất hoặc các khu vực sản xuất đặc thù.
Điểm nổi bật của sản phẩm
- Độ chính xác vượt trội: Độ phân giải 16 bit giúp việc kiểm soát tín hiệu đầu ra đạt mức chi tiết nhất, giảm thiểu sai số trong quá trình điều khiển.
- Tiêu chuẩn chống cháy nổ quốc tế: Đáp ứng đầy đủ các chứng chỉ khắt khe như ATEX, IECEx, và cFMus, đảm bảo an toàn tuyệt đối cho người vận hành và thiết bị trong môi trường nguy hiểm.
- Tốc độ phản hồi nhanh: Thời gian chuyển đổi chỉ khoảng 1 ms, hỗ trợ các ứng dụng điều khiển thời gian thực qua giao thức EtherCAT.
- Tính năng thông minh: Hỗ trợ watchdog có thể lập trình và tính năng hiệu chuẩn người dùng (user calibration) giúp duy trì độ ổn định lâu dài.
Tại sao bạn nên đầu tư ELX4154?
Nếu doanh nghiệp của bạn đang vận hành trong các môi trường khắc nghiệt hoặc yêu cầu độ chính xác cao trong việc điều khiển các thiết bị chấp hành (như van điều khiển, biến tần...), ELX4154 chính là sự lựa chọn hàng đầu. Thay vì sử dụng các module thông thường, việc sử dụng dòng ELX hỗ trợ chuẩn Ex i giúp bạn giảm thiểu rủi ro về an toàn cháy nổ, đồng thời tối ưu hóa hiệu suất nhờ tốc độ truyền thông EtherCAT vượt trội.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Công nghệ | Đầu ra dòng điện (Current output) |
| Dải tín hiệu | 0/4…20 mA |
| Số kênh đầu ra | 4 kênh (Single-ended) |
| Phương thức kết nối | 2 dây (2-wire) |
| Tải tối đa | 400 Ω |
| Sai số đầu ra | < 0.1 % (so với giá trị cuối) |
| Độ phân giải | 16 bit (bao gồm dấu) |
| Thời gian chuyển đổi | Điển hình 1 ms |
| Điện áp cung cấp điện tử | 24 V DC (qua các tiếp điểm nguồn, sử dụng ELX9560) |
| Tiêu thụ dòng điện (tiếp điểm nguồn) | Điển hình 21 mA + 0.8 x tải |
| Tiêu thụ dòng điện (E-bus) | Điển hình 60 mA |
| Xung nhịp phân tán (Distributed clocks) | Có hỗ trợ |
| Tính năng đặc biệt | Watchdog có thể lập trình, cho phép hiệu chuẩn người dùng |
| Nhiệt độ vận hành/lưu trữ | -25…+60 °C / -40…+85 °C |
| Khả năng kháng rung/sốc | Tuân thủ EN 60068-2-6/EN 60068-2-27 |
| Chứng nhận an toàn | CE, ATEX, IECEx, cFMus, CCC |
Ứng dụng và Khả năng tương thích
Ứng dụng: Sản phẩm lý tưởng cho các hệ thống điều khiển van tỉ lệ, điều khiển tốc độ động cơ, hoặc các thiết bị đo lường trong các nhà máy hóa chất, giàn khoan dầu khí, và các khu vực yêu cầu tiêu chuẩn phòng chống cháy nổ nghiêm ngặt.
Sản phẩm tương thích: ELX4154 hoạt động tốt nhất khi kết hợp với nguồn cung cấp điện Beckhoff ELX9560 và các module thuộc dòng EtherCAT ELX chuyên dụng khác để tạo thành một hệ thống điều khiển đồng bộ và an toàn.
Hướng dẫn sử dụng và Lưu ý
- Lắp đặt module vào thanh DIN rail trong tủ điều khiển chuẩn IP20.
- Đảm bảo nguồn cấp 24V DC đạt chuẩn để cung cấp năng lượng ổn định cho cả E-bus và các tiếp điểm nguồn.
- Kiểm tra kỹ các thông số cài đặt watchdog và calibration để phù hợp với đặc thù của hệ thống điều khiển.
