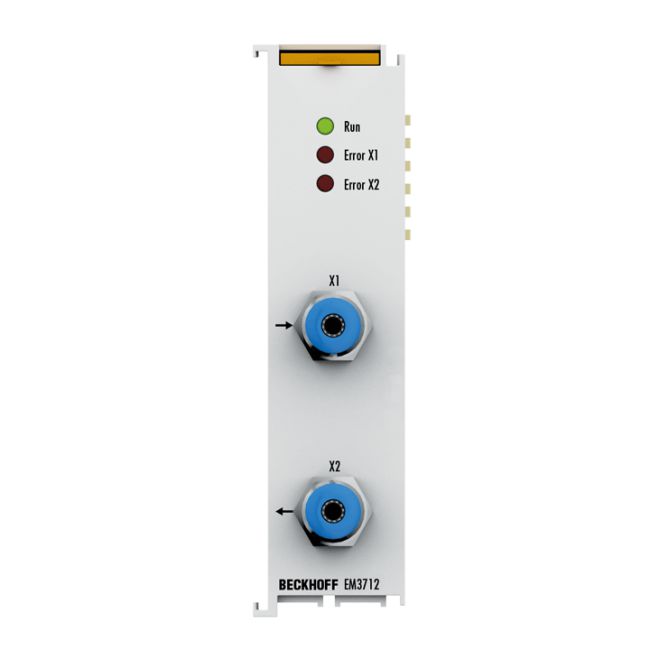

Beckhoff EM3712 - Module EtherCAT Đo Áp Suất Tương Đối 2 Kênh (±1000 hPa)
- Thương hiệu: Beckhoff
- Loại thiết bị: EtherCAT Terminal (Module đầu vào Analog)
- Số kênh: 2 kênh đo áp suất tương đối
- Dải đo: -1…+1 bar (-1000…+1000 hPa)
- Độ phân giải: 1 hPa (1 mbar)
- Tốc độ đo: 4 ms (điển hình)
- Ứng dụng: Đo áp suất các loại khí không ăn mòn trong công nghiệp
- Tình trạng: Mới 100%, chính hãng Beckhoff
Giới thiệu về Module Beckhoff EM3712
Beckhoff EM3712 là module đầu vào analog chuyên dụng sử dụng giao thức EtherCAT, được thiết kế để đo áp suất tương đối với độ chính xác cao. Với 2 kênh đầu vào độc lập, thiết bị này cho phép giám sát áp suất trong dải từ -1 bar đến +1 bar, cực kỳ phù hợp cho các ứng dụng kiểm soát khí nén và các hệ thống đo lường khí không ăn mòn trong môi trường công nghiệp tự động hóa.
Điểm nổi bật của sản phẩm
- Giao thức EtherCAT tốc độ cao: Đảm bảo sự đồng bộ hóa dữ liệu cực nhanh với thời gian phản hồi chỉ 4ms, giúp hệ thống điều khiển phản ứng tức thì với sự thay đổi áp suất.
- Thiết kế 2 kênh linh hoạt: Cho phép giám sát đồng thời hai điểm áp suất khác nhau trên cùng một module, tối ưu hóa không gian lắp đặt trong tủ điện.
- Độ bền công nghiệp: Khả năng chống rung, chống sốc và tương thích EMC cao theo tiêu chuẩn quốc tế, đảm bảo vận hành ổn định trong môi trường khắc nghiệt.
Lợi ích khi sử dụng Beckhoff EM3712
Việc lựa chọn EM3712 giúp doanh nghiệp tối ưu hóa quy trình kiểm soát chất lượng khí và áp suất trong dây chuyền sản xuất. Nhờ dải đo chính xác và độ phân giải cao, thiết bị giúp ngăn ngừa các sự cố quá áp hoặc thiếu áp, từ đó bảo vệ thiết bị hạ nguồn và giảm thiểu thời gian dừng máy ngoài ý muốn. Đặc biệt, sự tích hợp dễ dàng vào hệ thống EtherCAT giúp giảm chi phí lập trình và lắp đặt hệ thống.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Công nghệ đo | Đo áp suất tương đối |
| Số kênh đầu vào | 2 kênh |
| Sai số đo | 3 % (so với giá trị thang đo đầy đủ) |
| Dải đo | -1000…+1000 hPa (-1…+1 bar) |
| Quá tải tối đa | 5000 hPa (5 bar) |
| Độ phân giải | 1 hPa (1 mbar) mỗi đơn vị |
| Tốc độ đo | 4 ms (điển hình) |
| Tiêu thụ điện E-bus | typ. 70 mA |
| Môi trường đo | Các loại khí không ăn mòn |
| Nhiệt độ vận hành/lưu trữ | 0…+55 °C / -25…+85 °C |
| Độ ẩm tương đối | 95 %, không ngưng tụ |
| Khả năng chống rung/sốc | Tuân thủ EN 60068-2-6/EN 60068-2-27 |
| Khả năng miễn nhiễm EMC | Tuân thủ EN 61000-6-2/EN 61000-6-4 |
| Cấp bảo vệ/Vị trí lắp đặt | IP 20 / Linh hoạt |
| Chứng nhận | CE, UL |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm được sử dụng rộng rãi trong các hệ thống điều khiển khí nén, hệ thống HVAC, giám sát áp suất trong các phòng sạch, và các dây chuyền sản xuất thực phẩm, dược phẩm cần kiểm soát áp suất khí chính xác.
Hướng dẫn lắp đặt: Gắn module EM3712 lên thanh bus EtherCAT của Beckhoff. Kết nối các cảm biến áp suất tương thích vào các chân đầu vào. Cấu hình thông số qua phần mềm TwinCAT để bắt đầu quá trình thu thập dữ liệu.
Sản phẩm tương thích: EM3712 hoạt động hoàn hảo khi kết hợp cùng các dòng Coupler EtherCAT của Beckhoff, các bộ điều khiển dòng CX Series và các thiết bị ngoại vi hỗ trợ chuẩn truyền thông EtherCAT.
