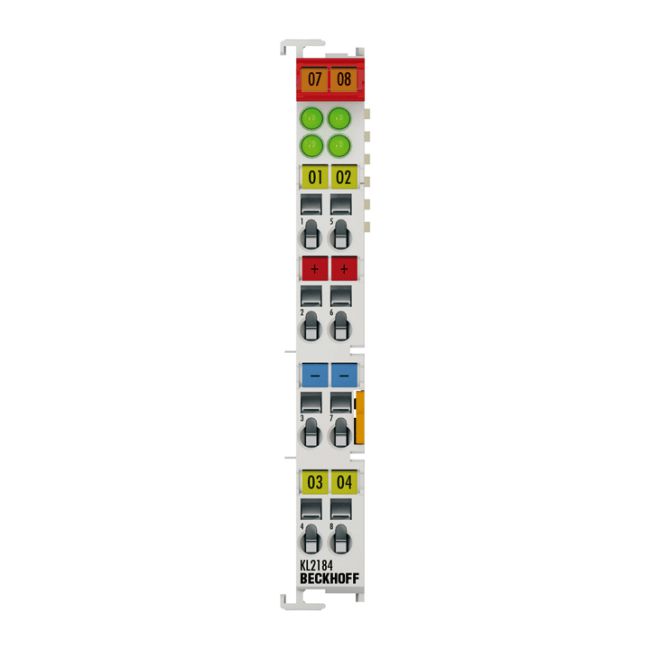

Module đầu ra số Beckhoff KL2184 - Cầu nối tín hiệu 4 ngõ ra | AUT VN
- Thương hiệu: Beckhoff
- Model: KL2184
- Số lượng ngõ ra: 4 ngõ ra số (Digital Output)
- Điện áp định mức: 24 V DC
- Dòng điện tối đa: 0.5 A mỗi kênh (có bảo vệ ngắn mạch)
- Tình trạng: Mới 100%, chính hãng
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
- Bảo hành: 12 tháng chính hãng
Giới thiệu Module đầu ra số Beckhoff KL2184
Beckhoff KL2184 là module cầu nối tín hiệu số ngõ ra (Digital Output Terminal) chuyên dụng trong các hệ thống điều khiển tự động hóa sử dụng nền tảng K-bus của Beckhoff. Với thiết kế nhỏ gọn và độ tin cậy cực cao, KL2184 cho phép điều khiển trực tiếp các tải công nghiệp, giúp tối ưu hóa không gian lắp đặt trong tủ điện và giảm thiểu đáng kể chi phí đi dây.
Điểm nổi bật của sản phẩm
- Hiệu suất cao: Cung cấp 4 ngõ ra số độc lập, đáp ứng nhanh chóng các yêu cầu đóng ngắt trong quy trình sản xuất.
- Khả năng bảo vệ vượt trội: Tích hợp tính năng chống ngắn mạch (short-circuit proof) lên đến 0.5A mỗi kênh và bảo vệ chống ngược điện áp, đảm bảo an toàn tuyệt đối cho hệ thống điều khiển.
- Thiết kế tối ưu: Kích thước nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail và tương thích hoàn hảo với các dòng Bus Terminal của Beckhoff.
- Độ bền công nghiệp: Chống rung và chống sốc theo tiêu chuẩn EN 61000, hoạt động ổn định trong môi trường khắc nghiệt.
Lợi ích khi sử dụng Beckhoff KL2184
Việc ứng dụng KL2184 vào hệ thống giúp doanh nghiệp nâng cao tính linh hoạt trong việc mở rộng các ngõ ra điều khiển. Sản phẩm giúp giảm thiểu rủi ro hư hỏng thiết bị nhờ khả năng cách điện (Electrical isolation) lên đến 500V, đồng thời giúp kỹ sư dễ dàng quản lý hệ thống thông qua việc tích hợp trực tiếp vào bus terminal hiện có.
Hướng dẫn ứng dụng
Module KL2184 thường được sử dụng để điều khiển các loại tải như: Rơ-le (Relay), Van điện từ (Solenoid valve), Đèn báo tín hiệu, hoặc các loại tải cảm kháng (Inductive loads) và tải điện trở (Ohmic loads) trong các dây chuyền sản xuất tự động, hệ thống đóng gói và máy móc CNC.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Công nghệ kết nối | 2-/3-wire (Dây 2 hoặc 3 lõi) |
| Số lượng ngõ ra | 4 ngõ ra |
| Điện áp định mức | 24 V DC (-15 %/+20 %) |
| Loại tải hỗ trợ | Tải điện trở, tải cảm kháng, tải đèn |
| Dòng đầu ra tối đa | 0.5 A/kênh (Có bảo vệ ngắn mạch) |
| Dòng ngắn mạch | < 7 A |
| Năng lượng ngắt (Breaking energy) | < 100 mJ/kênh |
| Bảo vệ ngược điện áp | Có |
| Cách điện điện tử | 500 V (K-bus/field potential) |
| Điện năng tiêu thụ (Tiếp điểm công suất) | Điển hình 30 mA + tải |
| Điện năng tiêu thụ (K-bus) | Điển hình 9 mA |
| Độ rộng bit trong Process image | 4 ngõ ra |
| Cấu hình | Không cần thiết lập địa chỉ hoặc cấu hình |
| Trọng lượng | Khoảng 70 g |
| Nhiệt độ vận hành/lưu trữ | 0…+55 °C / -25…+85 °C |
| Độ ẩm tương đối | 95 %, không ngưng tụ |
| Chống rung/sốc | Tuân thủ EN 60068-2-6/EN 60068-2-27 |
| Khả năng miễn nhiễm EMC | Tuân thủ EN 61000-6-2/EN 61000-6-4 |
| Cấp bảo vệ/Vị trí lắp đặt | IP 20 / Linh hoạt |
| Tiêu chuẩn phê duyệt | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Sản phẩm tương thích
Để hoạt động ổn định, Beckhoff KL2184 cần được sử dụng kết hợp với các dòng KSxxxx Bus Terminals và hệ thống điều khiển trung tâm của Beckhoff (EtherCAT/Xterm).
