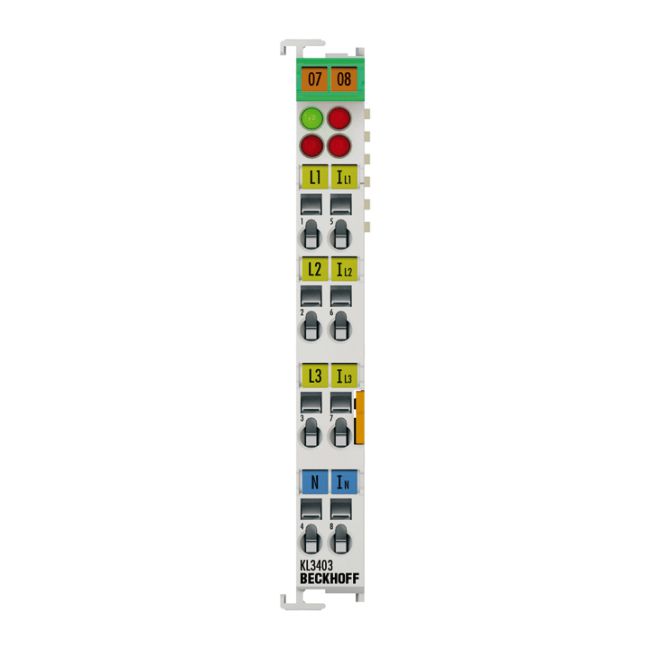

Module Beckhoff KL3403 - Cầu nối tín hiệu đo lường điện năng 3 pha
- **SKU:** KL3403
- **Thương hiệu:** Beckhoff
- **Chức năng:** Cầu nối tín hiệu tương tự, chuyên đo lường điện năng 3 pha (dòng điện, điện áp, công suất, năng lượng, cos φ...)
- **Độ phân giải:** 16 bit (nội bộ 21 bit)
- **Công nghệ:** True RMS với tốc độ lấy mẫu 64.000 mẫu/s
- **Tình trạng:** Mới 100%
- **Bảo hành:** Chính hãng tại AUT VN
- **Chứng từ:** Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu về Module Beckhoff KL3403
Beckhoff KL3403 là module cầu nối tín hiệu tương tự (Analog Input Terminal) cao cấp, được thiết kế chuyên dụng cho việc đo lường các thông số điện năng 3 pha trong hệ thống điều khiển công nghiệp. Với khả năng xử lý dữ liệu chính xác cao và công nghệ True RMS, sản phẩm này là giải pháp tối ưu để giám sát chất lượng điện năng, quản lý năng lượng và tối ưu hóa hiệu suất hệ thống điện.
Điểm nổi bật của Beckhoff KL3403
- Đo lường toàn diện: Khả năng đo đồng thời nhiều giá trị như dòng điện, điện áp, công suất hiệu dụng, năng lượng, hệ số công suất (cos φ), giá trị đỉnh U, I, P và tần số.
- Công nghệ True RMS: Đảm bảo độ chính xác cực cao ngay cả trong điều kiện sóng điện hình dạng không chuẩn, với tốc độ lấy mẫu lên đến 64.000 mẫu/s.
- Độ phân giải cao: Sử dụng độ phân giải 16 bit, giúp các phép tính toán về năng lượng và công suất đạt độ tin cậy tối đa.
- Thiết kế bền bỉ: Khả năng cách điện lên đến 1500V, chống rung động và sốc theo tiêu chuẩn quốc tế, phù hợp với môi trường công nghiệp khắc nghiệt.
Lợi ích khi sử dụng sản phẩm
Việc ứng dụng Beckhoff KL3403 vào hệ thống giúp doanh nghiệp:
- Giám sát chính xác: Kiểm soát chặt chẽ các thông số điện năng, giúp phát hiện sớm các sự cố về điện.
- Tiết kiệm chi phí: Quản lý năng lượng hiệu quả giúp giảm thiểu lãng phí điện năng trong sản xuất.
- Tối ưu hóa vận hành: Dữ liệu đo lường chính xác là cơ sở để đưa ra các quyết định điều khiển tự động hóa nhanh chóng và chuẩn xác.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Số lượng đầu vào | 3 x dòng điện, 3 x điện áp |
| Công nghệ đo | Đo lường điện năng 3 pha (3-phase power measurement) |
| Giá trị đo lường | Dòng điện, điện áp, công suất hiệu dụng, năng lượng, cos φ, giá trị đỉnh U, I, P, tần số |
| Điện áp đo tối đa | 500 V AC 3~ (UL X-N: tối đa 288 V AC) |
| Độ phân giải | 16 bit (nội bộ 21 bit) |
| Dòng điện đo tối đa | Tối đa 1 A (thông qua biến dòng x A/1 A) |
| Sai số đo lường | 0.5 % so với giá trị toàn thang (U, I), 1 % giá trị tính toán |
| Phương pháp đo | True RMS với 64.000 mẫu/s |
| Thời gian cập nhật | 50 ms mỗi giá trị thiết lập trước, có thể cấu hình tự do |
| Cách điện điện tử | 1500 V (K-bus/field potential) |
| Tiêu thụ dòng điện K-bus | Điển hình 115 mA |
| Nhiệt độ vận hành | -25 đến +60 °C |
| Tiêu chuẩn bảo vệ | IP 20 |
| Chứng nhận | CE, UL |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm được sử dụng rộng rãi trong các tủ điện điều khiển, hệ thống quản lý năng lượng thông minh (Smart Grid), và các dây chuyền sản xuất tự động hóa yêu cầu giám sát điện năng 3 pha khắt khe.
Khả năng tương thích: Module Beckhoff KL3403 hoạt động hoàn hảo khi kết hợp cùng các dòng Bus Terminal của Beckhoff và yêu cầu các thiết bị nền tảng như K-bus/EtherCAT Terminal Base. Để đo dòng điện, sản phẩm cần được sử dụng kết hợp với các biến dòng (Current Transformers) phù hợp.
Lưu ý: Để đảm bảo an toàn và độ chính xác, vui lòng lắp đặt theo đúng sơ đồ kỹ thuật của hãng Beckhoff.
