Beckhoff KL3404 | Bộ Ngõ Vào Analog 4 Kênh -10V Đến +10V | Chính Hãng AUT VN

Giới thiệu về Beckhoff KL3404

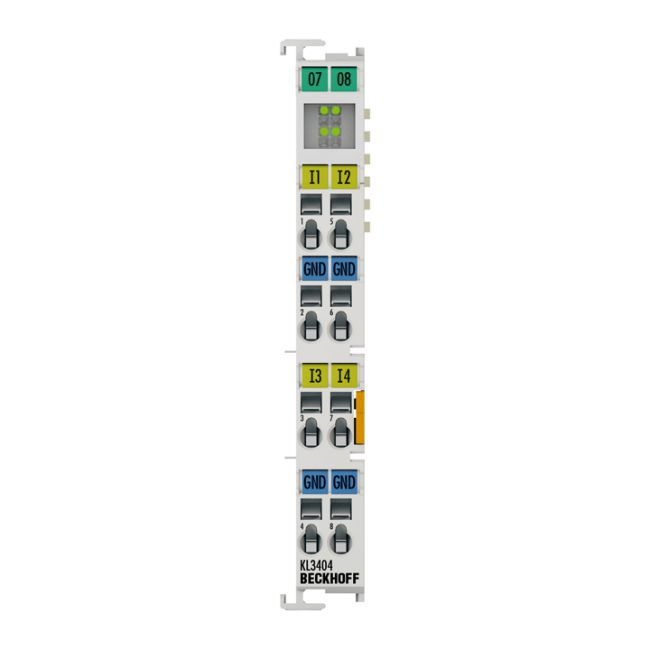

Beckhoff KL3404 là module ngõ vào Analog (Bus Terminal) thuộc hệ thống I/O của Beckhoff, được thiết kế để xử lý các tín hiệu điện áp trong dải từ -10V đến +10V. Với 4 kênh đầu vào độc lập trên một thiết kế nhỏ gọn, sản phẩm là giải pháp tối ưu cho việc thu thập dữ liệu từ các cảm biến điện áp trong các hệ thống tự động hóa công nghiệp hiện đại.

Điểm nổi bật của KL3404

• Mật độ kênh cao: Tích hợp 4 ngõ vào analog trong một mô-đun rộng chỉ 12mm, giúp tiết kiệm không gian tủ điện.
• Độ chính xác vượt trội: Độ phân giải 12-bit đi kèm với sai số đo lường cực thấp (< ±0.3%), đảm bảo dữ liệu truyền về bộ điều khiển luôn tin cậy.
• Tương thích linh hoạt: Sử dụng chuẩn K-bus, KL3404 dễ dàng kết nối với các bộ Bus Coupler như BK3120, BK9000, hoặc các bộ điều khiển Embedded PC của Beckhoff.
• Độ bền công nghiệp: Hoạt động ổn định trong dải nhiệt độ từ -25°C đến +60°C, đạt các chứng chỉ an toàn cháy nổ ATEX và tiêu chuẩn hàng hải DNV GL.

Lợi ích khi sử dụng Beckhoff KL3404 tại AUT VN

• Tối ưu hóa chi phí: Giải pháp thu thập tín hiệu 4 kênh giúp giảm số lượng module cần thiết.
• Dễ dàng lắp đặt: Cơ chế plug-and-play qua K-bus giúp việc thay thế và nâng cấp hệ thống trở nên nhanh chóng.
• An toàn tuyệt đối: Cách điện 500 V giữa K-bus và tín hiệu bảo vệ thiết bị điều khiển trung tâm khỏi các sự cố điện.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo thông số: Beckhoff Automation

Ứng dụng và Sản phẩm tương thích

Beckhoff KL3404 thường được sử dụng cùng với:

• Bus Coupler: BK3120 (Profibus), BK9000 (Ethernet), EK1100 (EtherCAT qua bộ chuyển đổi).
• Phụ kiện: Đầu nối dây KL9010 (Bus End Terminal) để kết thúc hệ thống trạm I/O.
• Phần mềm: Cấu hình dễ dàng qua TwinCAT 2 hoặc TwinCAT 3.

Hướng dẫn sử dụng nhanh

1. Gắn KL3404 vào thanh ray DIN cùng với bộ Coupler.
2. Kết nối dây tín hiệu từ cảm biến vào các chân tương ứng (dương và âm chung).
3. Cấu hình địa chỉ và đọc dữ liệu thông qua phần mềm TwinCAT.
