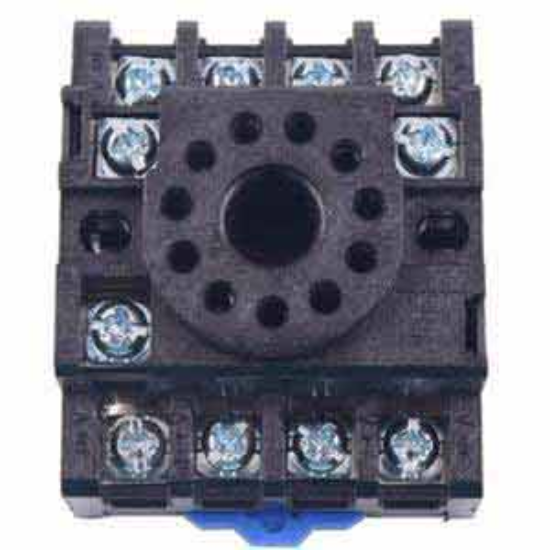

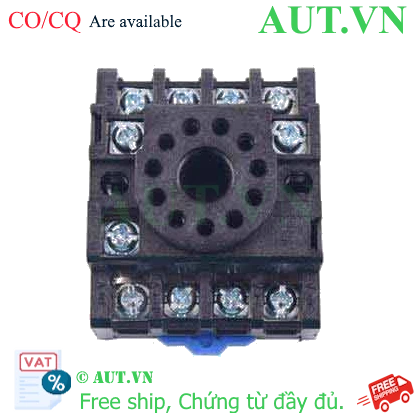

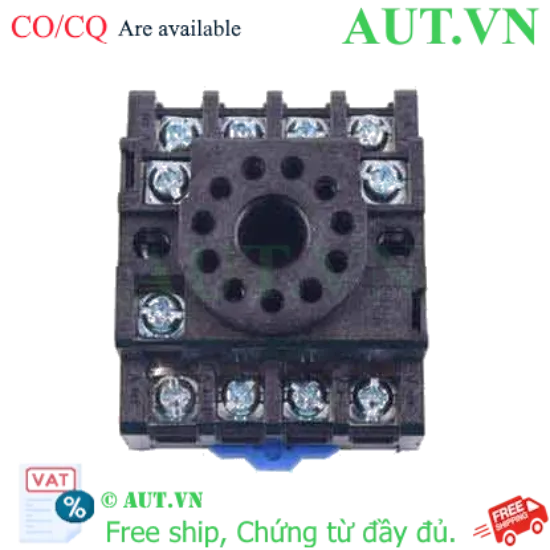

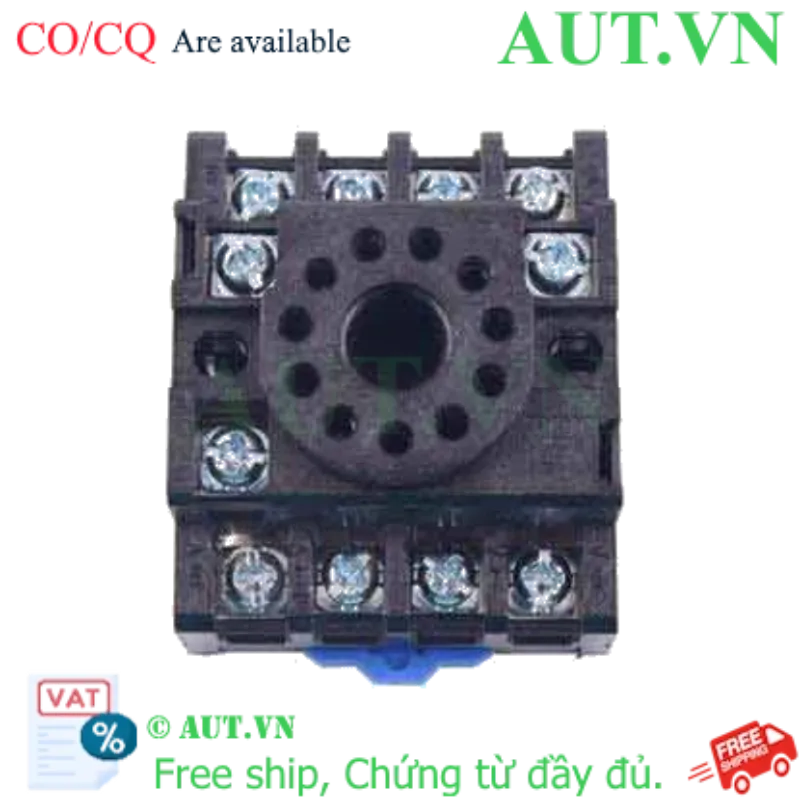

Đế Rơ Le CHINT CZF11A-E - 11 Chân Pin Tròn, 10A, Lắp Thanh Ray DIN Chính Hãng
- Model: CZF11A-E (Thương hiệu CHINT chính hãng)
- Số chân cắm: 11 chân pin tròn chuyên dụng
- Thông số điện: 10A, 250VAC / 125VDC
- Kiểu lắp đặt: Thanh ray DIN (35mm) hoặc bắt vít trực tiếp
- Đặc điểm nổi bật: Vật liệu nhựa chống cháy, kết nối terminal bắt vít cực kỳ chắc chắn
- Phân phối: Chính hãng bởi AUT VN
Giá cũ:
25.050 ₫
20.040 ₫
Giới thiệu về Đế rơ le CHINT CZF11A-E
Đế rơ le CHINT CZF11A-E là phụ kiện kết nối trung gian chuyên nghiệp, được thiết kế để tối ưu hóa việc lắp đặt và truyền dẫn tín hiệu cho các dòng rơ le công suất trung bình trong công nghiệp. Với thiết kế đạt chuẩn quốc tế, sản phẩm giúp hệ thống tủ điện trở nên khoa học, gọn gàng và cực kỳ dễ dàng trong việc bảo trì, thay thế linh kiện. Được phân phối chính hãng bởi AUT VN, CZF11A-E là sự lựa chọn hàng đầu cho các kỹ sư điện nhờ tính ổn định và độ bền vượt trội trong môi trường vận hành khắc nghiệt.
Điểm nổi bật của sản phẩm
- Vật liệu cao cấp: Sử dụng nhựa cách điện chịu nhiệt cao, đảm bảo an toàn tuyệt đối và chống cháy lan trong tủ điện.
- Lắp đặt linh hoạt: Hỗ trợ đa dạng phương thức lắp đặt từ thanh ray DIN chuẩn 35mm đến bắt vít trực tiếp lên bề mặt tủ điện.
- Kết nối cực kỳ tin cậy: Cơ chế đấu nối bằng vít siết chặt (Screw terminal) giúp dây dẫn không bị lỏng lẻo, ngăn ngừa tình trạng move điện hoặc đánh lửa.
- Thiết kế tối ưu: Kích thước nhỏ gọn giúp tiết kiệm diện tích tối đa trong các tủ điều khiển chật hẹp.
- Tính tương thích cao: Chân pin tròn 11 chân được thiết kế chuẩn xác cho các dòng rơ le CHINT phổ biến, đảm bảo tiếp xúc điện hoàn hảo.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Model | CZF11A-E |
| Số chân cắm | 11 chân (Pin tròn) |
| Dòng điện định mức (In) | 10A |
| Điện áp định mức | 250VAC / 125VDC |
| Phương thức lắp đặt | Thanh ray DIN (35mm) hoặc bắt vít mặt phẳng |
| Kiểu đấu nối | Terminal bắt vít (Screw terminal) |
| Thiết bị tương thích | Rơ le CHINT JQX-10F/3Z, JTX-3C, JMK3P-I |
| Nhiệt độ vận hành | -5°C đến 40°C |
| Kích thước (RxCxS) | 44mm x 52mm x 31mm |
| Tiêu chuẩn đạt được | IEC (Quốc tế) |
Lợi ích khi sử dụng Đế rơ le CZF11A-E
- Tối ưu hóa thời gian bảo trì: Thay vì phải tháo dỡ dây dẫn phức tạp, bạn chỉ cần rút rơ le cũ và cắm rơ le mới vào đế, giảm thiểu downtime (thời gian chết) cho hệ thống.
- Nâng cao tính thẩm mỹ: Giúp hệ thống tủ điện trông gọn gàng, chuyên nghiệp và cực kỳ dễ dàng kiểm tra mạch điện.
- Đảm bảo an toàn điện: Thiết kế ngăn cách các cực điện rõ ràng, hạn chế tối đa rủi ro chập cháy do lỏng kết nối hoặc bụi bẩn.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lắp đặt cơ khí: Gắn đế CZF11A-E lên thanh ray DIN bằng cách nhấn nhẹ chân cài hoặc sử dụng vít để cố định lên bề mặt phẳng của tủ điện.
- Bước 2: Đấu nối điện: Tuốt vỏ dây dẫn, đưa vào các lỗ terminal của đế và siết chặt vít để đảm bảo tiếp xúc điện tốt nhất, tránh hiện tượng move điện.
- Bước 3: Lắp rơ le: Định hướng đúng các chân pin của rơ le và cắm trực tiếp vào đế cho đến khi các chân pin khớp hoàn toàn vào các lỗ chân đế.
- Bước 4: Kiểm tra: Sử dụng đồng hồ vạn năng để đo đạc thông số và cấp nguồn vận hành thử nghiệm hệ thống.
Sản phẩm sử dụng chung (isRelatedTo)
Để đạt hiệu quả vận hành tốt nhất, quý khách nên kết hợp đế rơ le này với:
- Rơ le trung gian CHINT: Các dòng JQX-10F/3Z, JTX-3C, JMK3P-I.
- Phụ kiện hệ thống: Thanh cài DIN, chặn thanh cài (BIZ-07, BNL6).
Ứng dụng thực tế (PropertyValue)
Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:
- Tự động hóa công nghiệp: Kết nối rơ le trong các tủ điều khiển PLC, hệ thống điều khiển máy móc sản xuất.
- Hệ thống chiếu sáng: Điều khiển bật/tắt đèn nhà xưởng, khu công nghiệp thông qua rơ le trung gian.
- Quản lý năng lượng: Sử dụng trong các tủ phân phối điện và hệ thống điều khiển tải công nghiệp.
Câu hỏi thường gặp (FAQ)
1. Đế CZF11A-E có dùng được cho rơ le 8 chân không?
Không, đế CZF11A-E được thiết kế chuyên dụng cho rơ le 11 chân pin tròn. Nếu bạn cần dùng cho rơ le 8 chân, hãy tham khảo dòng CZF08A.
2. Tôi có thể lắp đế này lên mặt tủ điện mà không cần thanh ray không?
Có, sản phẩm hỗ trợ linh hoạt cả hai cách: gắn lên thanh ray DIN 35mm hoặc bắt vít trực tiếp lên bề mặt phẳng.
3. Dòng điện định mức tối đa mà đế này chịu được là bao nhiêu?
Đế có khả năng chịu dòng điện định mức lên đến 10A.
4. Điện áp hoạt động của đế này có giới hạn không?
Sản phẩm hoạt động ổn định trong dải điện áp 250VAC hoặc 125VDC.
5. Tại sao nên mua đế rơ le tại AUT VN?
Tại AUT VN, chúng tôi cam kết cung cấp hàng CHINT chính hãng 100%, đầy đủ CO/CQ và hỗ trợ kỹ thuật chuyên sâu.
6. Sản phẩm có dễ lắp đặt cho nhân viên kỹ thuật mới không?
Rất dễ dàng, chỉ cần tuân thủ quy trình đấu nối vít và cắm rơ le theo đúng sơ đồ chân.
7. Đế rơ le này có bao gồm rơ le bên trong không?
Không, đây chỉ là phần đế (socket) kết nối, quý khách cần mua thêm rơ le tương thích để hoàn thiện mạch điện.
8. Chất liệu của đế có chịu nhiệt tốt không?
Có, đế được làm từ vật liệu nhựa cao cấp, có khả năng chịu nhiệt và chống cháy lan tốt trong môi trường tủ điện công nghiệp.
9. Làm thế nào để thay thế rơ le nhanh chóng khi gặp sự cố?
Bạn chỉ cần rút rơ le cũ ra khỏi đế CZF11A-E và cắm rơ le mới vào, không cần phải tháo dỡ hay đấu nối lại dây điện.
10. Sản phẩm có đạt tiêu chuẩn an toàn quốc tế không?
Có, sản phẩm được sản xuất theo tiêu chuẩn IEC quốc tế, đảm bảo các chỉ số an toàn điện khắt khe nhất.
