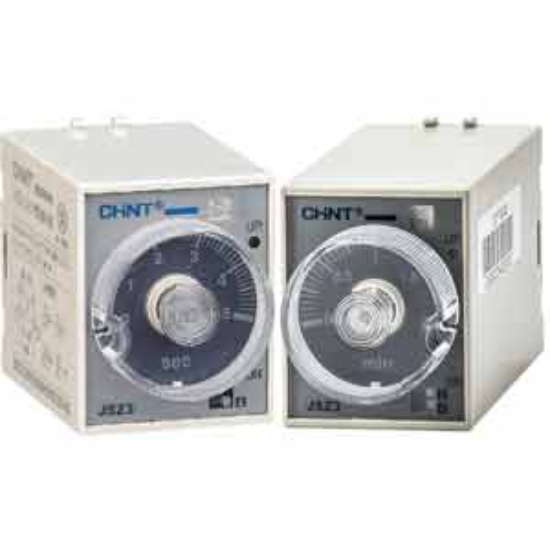

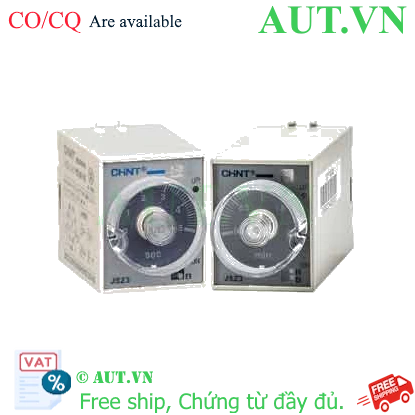

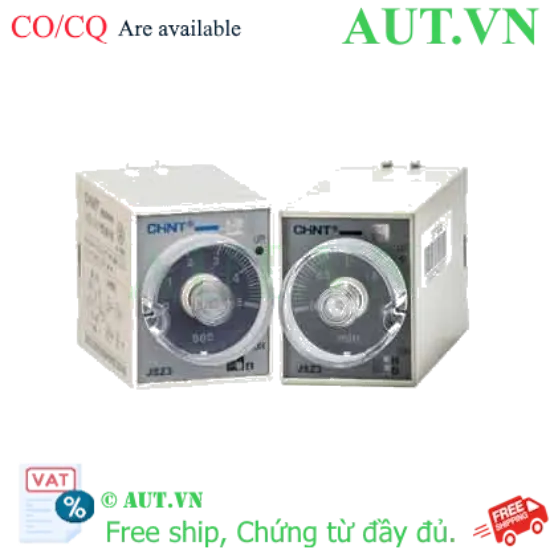

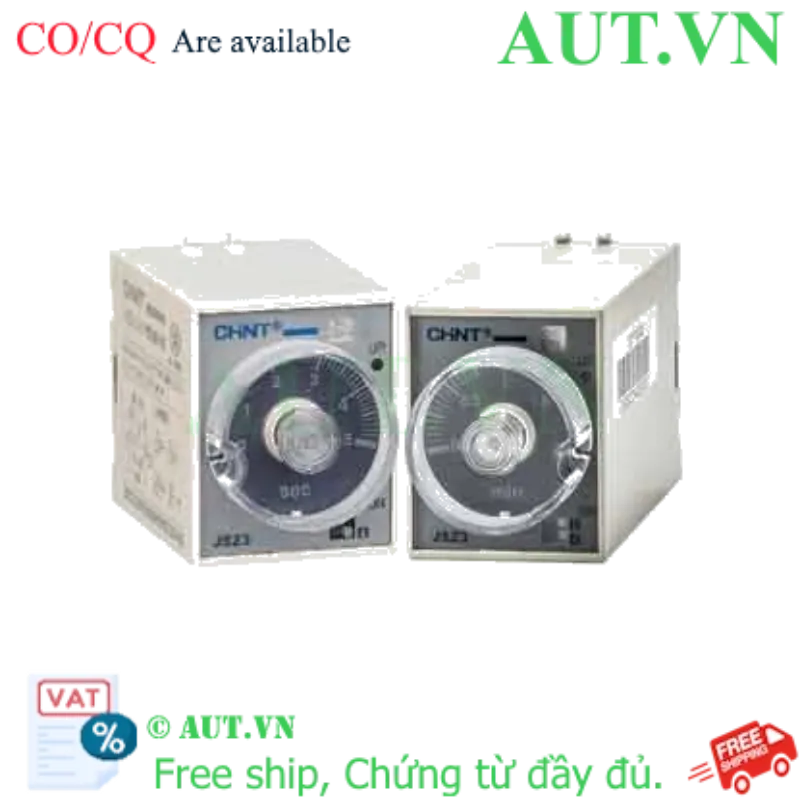

Rơ le thời gian CHINT JSZ3C-A DC24V - On Delay, Trễ 0.05s-3 Phút, Tiếp điểm SPDT Chính Hãng

Điện áp nguồn: 24VDC - Tương thích hoàn hảo với PLC và hệ thống tự động hóa công nghiệp.
Chế độ vận hành: ON delay (Trễ bật) độ chính xác cao, hoạt động ổn định, chống nhiễu vượt trội.
Dải thời gian: Linh hoạt từ 0.05 giây đến 3 phút, điều chỉnh chính xác qua núm xoay Dial.
Tiếp điểm: 1 SPDT trễ và 1 SPDT tức thời, tối ưu cho việc điều phối đóng ngắt mạch điện.
Chứng nhận: Đạt chuẩn CE, UL quốc tế, đảm bảo độ bền và an toàn vận hành dài hạn.

nhà chế tạo: Chint

SKU: JSZ3C-A DC24V

Giá cũ: 322.950 ₫

Giá bán: 258.360 ₫

Số lượng:

Rơ le thời gian CHINT JSZ3C-A DC24V (hay còn gọi là Timer CHINT DC24V) là thiết bị định thời chuyên dụng, đóng vai trò then chốt trong việc tạo ra các khoảng trễ chính xác cho mạch điều khiển tự động hóa. Với khả năng vận hành ổn định ở điện áp 24VDC và chế độ ON delay (trễ bật), sản phẩm này là giải pháp hàng đầu cho các kỹ sư điện khi cần kích hoạt thiết bị theo trình tự, ngăn ngừa sốc điện khi khởi động hoặc điều phối nhịp nhàng các công đoạn sản xuất trong nhà máy, đảm bảo hệ thống vận hành mượt mà và an toàn.

Điểm nổi bật của Timer CHINT JSZ3C-A DC24V

Độ chính xác công nghiệp: Tùy chỉnh dải thời gian linh hoạt từ 0.05 giây đến 3 phút, đáp ứng mọi yêu cầu khắt khe về timing trong sản xuất.
Thiết kế tiếp điểm kép thông minh: Tích hợp đồng thời đầu ra trễ và đầu ra tức thời (SPDT), giúp đơn giản hóa sơ đồ đấu nối mà vẫn kiểm soát chi tiết mọi trạng thái.
Vật liệu cao cấp: Vỏ nhựa chống cháy, chịu nhiệt và chống nhiễu điện từ (EMI) tốt, hoạt động bền bỉ trong môi trường từ -5°C đến 40°C.
Lắp đặt linh hoạt: Tương thích hoàn toàn với chuẩn tủ điện công nghiệp, hỗ trợ lắp chân cắm hoặc lắp phẳng, tối ưu hóa thời gian thi công.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	JSZ3C-A DC24V
Thương hiệu	CHINT
Điện áp định mức (Rated Voltage)	24VDC
Chế độ hoạt động (Operating Mode)	ON delay (Trễ bật)
Kiểu khởi động	Power ON start
Dải thời gian cài đặt (Time Range)	0.05...0.5s, 0.05...5s, 0.05...30s, 0.05...3min
Kiểu đầu ra (Output Type)	Relay (Tiếp điểm SPDT)
Khả năng chịu tải (Điện trở)	0.75A tại 220VAC
Phương pháp điều chỉnh	Núm xoay (Dial)
Tiêu chuẩn chứng nhận	CE, UL
Kích thước (RxCxS)	41mm x 55.5mm x 84mm

Lợi ích khi sử dụng Rơ le thời gian CHINT JSZ3C-A

Bảo vệ toàn diện hệ thống: Ngăn chặn hiện tượng quá tải khởi động khi nhiều động cơ/thiết bị công suất lớn vận hành cùng lúc.
Kéo dài tuổi thọ linh kiện: Điều phối thời gian chạy giúp giảm sốc điện, bảo vệ các bo mạch điện tử nhạy cảm và khởi động từ.
Chi phí đầu tư tối ưu: Hiệu suất vận hành tương đương các dòng Timer cao cấp nhưng mức giá cực kỳ cạnh tranh, giúp giảm chi phí lắp đặt tủ điện.
An tâm tuyệt đối: Sản phẩm chính hãng phân phối bởi AUT VN, đầy đủ CO/CQ, giảm thiểu rủi ro dừng máy ngoài ý muốn.

Hướng dẫn sử dụng và cài đặt (How to use)

Bước 1 - Chọn dải thời gian: Xác định dải thời gian cần thiết (Ví dụ: 0.05-30s) phù hợp với yêu cầu kỹ thuật của mạch điện trên mặt thiết bị.
Bước 2 - Đấu nối nguồn: Kết nối nguồn cấp 24VDC vào đúng các chân nguồn (Power supply) theo sơ đồ đấu nối chuẩn của CHINT.
Bước 3 - Kết nối tải: Đấu nối tải vào tiếp điểm SPDT. Sử dụng chân NO (Thường mở) để kích hoạt sau trễ hoặc NC (Thường đóng) để ngắt sau trễ.
Bước 4 - Cài đặt giá trị: Xoay núm điều chỉnh (Dial) đến giá trị thời gian mong muốn.
Bước 5 - Kiểm tra vận hành: Cấp nguồn và chạy thử nghiệm để kiểm tra độ trễ thực tế trước khi đưa vào vận hành chính thức.

Sản phẩm sử dụng chung (Combo khuyên dùng)

Để tối ưu hóa hiệu suất và tính thẩm mỹ cho tủ điện, AUT VN khuyên bạn nên kết hợp cùng:

Thanh ray DIN TC 5x35x1000-Steel: Cố định thiết bị chắc chắn, chuyên nghiệp.
Đế cắm Rơ le JSZ3: Hỗ trợ thay thế, bảo trì nhanh chóng mà không cần đấu nối lại dây.
Nguồn tổ ong 24VDC (Chint/Meanwell): Đảm bảo điện áp đầu vào ổn định, sạch nhiễu cho Timer.
Khởi động từ (Contactor) CHINT: Dùng làm trung gian điều khiển cho các tải công suất lớn (>0.75A).

Ứng dụng thực tế của sản phẩm

Hệ thống băng tải: Tạo độ trễ khởi động tuần tự để tránh dồn ứ sản phẩm và giảm tải cho nguồn điện tổng.
Điều khiển máy bơm: Thiết lập trễ khởi động bơm để đảm bảo van xả đã mở hoàn toàn, tránh vỡ đường ống do áp suất.
Chiếu sáng thông minh: Hẹn giờ tắt đèn hành lang, điều khiển đèn quảng cáo tự động theo chu kỳ.
Máy đóng gói công nghiệp: Điều khiển thời gian ép nhiệt chính xác trong quy trình dán nhãn và đóng gói.

Câu hỏi thường gặp (FAQ)

1. Chế độ ON delay của JSZ3C-A hoạt động như thế nào?
Khi cấp nguồn 24VDC, Timer bắt đầu đếm ngược. Chỉ khi hết khoảng thời gian cài đặt, tiếp điểm mới chuyển trạng thái (từ NC sang NO) để kích hoạt tải.

2. Tôi có thể điều chỉnh thời gian khi thiết bị đang chạy không?
Có, bạn có thể xoay núm Dial. Tuy nhiên, để đạt độ chính xác cao nhất, chúng tôi khuyên bạn nên cài đặt trước khi cấp nguồn.

3. Tiếp điểm SPDT trên Timer này có ý nghĩa gì?
SPDT (Single Pole Double Throw) là tiếp điểm đơn một cực hai hướng, cho phép bạn linh hoạt chọn giữa một đường Thường Đóng (NC) và một đường Thường Mở (NO).

4. Tại sao nên chọn nguồn 24VDC thay vì 220VAC cho hệ thống?
Nguồn 24VDC an toàn hơn cho người vận hành, giảm nguy cơ giật điện và tương thích hoàn toàn với chuẩn đầu ra của hầu hết các PLC hiện nay.

5. Thiết bị có hoạt động được trong môi trường nóng không?
Sản phẩm hoạt động ổn định từ -5°C đến 40°C. Nếu lắp trong tủ điện kín, bạn nên lắp thêm quạt thông gió để đảm bảo tuổi thọ.

6. Làm sao để nhận biết Rơ le thời gian CHINT JSZ3C-A chính hãng?
Sản phẩm tại AUT VN có tem mác rõ ràng, đầy đủ chứng chỉ CO/CQ từ hãng và chế độ bảo hành chính thức.

7. Sự khác biệt giữa đầu ra trễ và đầu ra tức thời là gì?
Đầu ra tức thời thay đổi trạng thái ngay khi có điện. Đầu ra trễ chỉ thay đổi sau khi thời gian cài đặt kết thúc.

8. Tôi có thể lắp Timer này lên thanh ray DIN 35mm không?
Hoàn toàn được. Bạn chỉ cần sử dụng thêm đế cắm hoặc phụ kiện gá tương thích để lắp lên thanh ray DIN 35mm.

9. Tuổi thọ tiếp điểm rơ le là bao lâu?
Với tải điện trở dưới 0.75A, sản phẩm đạt độ bền cơ học và điện cực cao, có thể hoạt động ổn định trong nhiều năm.

10. AUT VN có hỗ trợ kỹ thuật cài đặt không?
Có, AUT VN cam kết hỗ trợ kỹ thuật trọn đời, hướng dẫn đấu nối và cài đặt miễn phí cho mọi khách hàng mua sản phẩm.

11. Nếu tôi muốn thay đổi dải thời gian từ giây sang phút thì làm thế nào?
Bạn cần kiểm tra Model cụ thể của JSZ3C-A vì mỗi phiên bản sẽ hỗ trợ các dải thời gian khác nhau. Hãy liên hệ AUT VN để được tư vấn model chính xác.

12. Timer này có gây nhiễu cho các thiết bị cảm biến xung quanh không?
Nhờ thiết kế chống nhiễu EMI, JSZ3C-A hoạt động rất ổn định, tuy nhiên bạn nên sử dụng dây bọc kim cho các đường tín hiệu nhạy cảm.

Nguồn tham khảo: Chint Global Official Website
