Rơ le này dùng cho điện 1 pha hay 3 pha?

Sản phẩm NJB1-Y3 được thiết kế để giám sát điện áp 1 pha.

Điện áp điều khiển 24VDC có ý nghĩa gì?

Nghĩa là thiết bị cần một nguồn 24VDC riêng biệt để cung cấp năng lượng cho mạch logic hoạt động.

Tôi có thể cài đặt mức bảo vệ thấp đến mức nào?

Bạn có thể cài đặt từ 10% đến 100% giá trị điện áp đầu vào.

Sản phẩm có bảo vệ được khi điện áp quá cao không?

Có, sản phẩm có cả chức năng bảo vệ quá áp và thấp áp.

Thời gian trễ (Delay time) là gì?

Là khoảng thời gian thiết bị chờ trước khi thực hiện lệnh ngắt, giúp tránh tình trạng ngắt do nhiễu điện áp tức thời.

Làm sao để biết thiết bị đang hoạt động bình thường?

Bạn có thể quan sát qua đèn báo và mặt hiển thị Analog trên thiết bị.

Chint có phải thương hiệu uy tín không?

Chint là thương hiệu thiết bị điện hàng đầu thế giới, đạt tiêu chuẩn quốc tế khắt khe.

Mua hàng tại AUT VN có đảm bảo không?

AUT VN cam kết hàng chính hãng 100%, đầy đủ CO/CQ và hỗ trợ kỹ thuật tận tình.

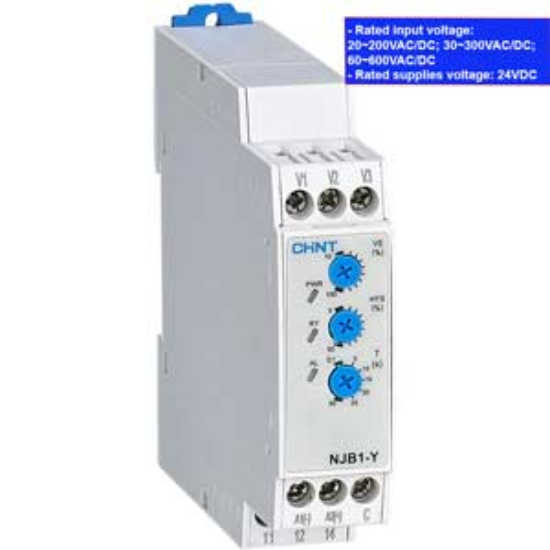

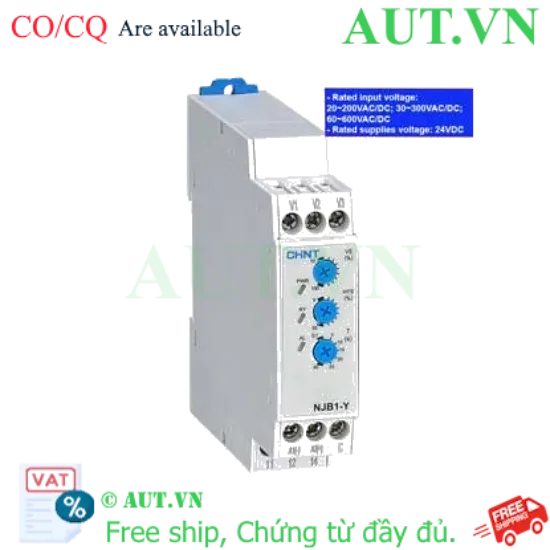

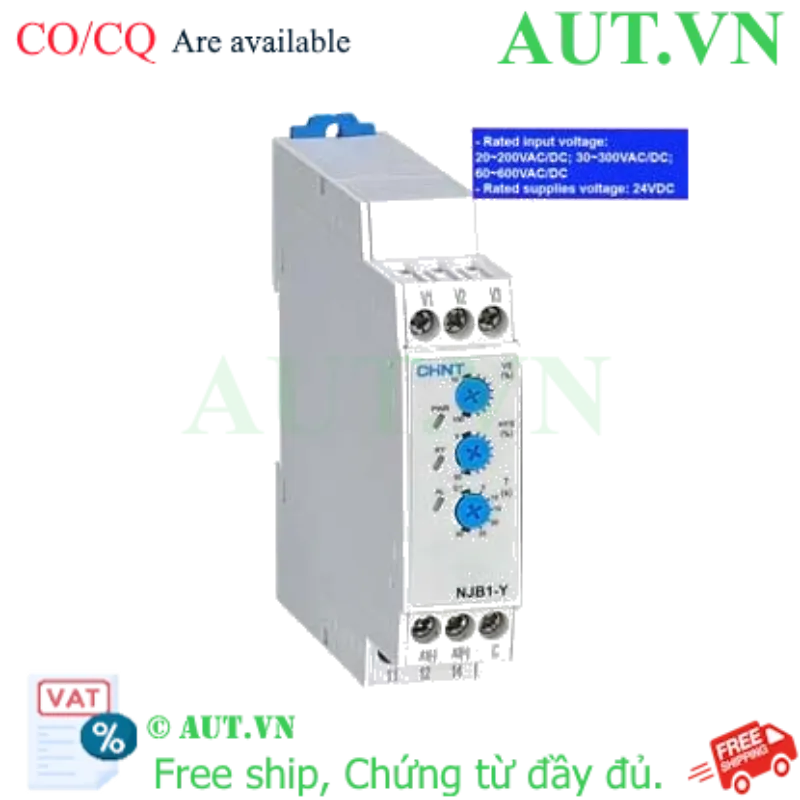

Rơ Le Bảo Vệ Pha Chint NJB1-Y3 DC24V - Bảo Vệ Quá Áp & Thấp Áp (10-100%) - Chính Hãng AUT VN

Model: Chint NJB1-Y3 DC24V (Chính hãng)
Chức năng: Bảo vệ quá áp và thấp áp linh hoạt từ 10-100%
Điện áp điều khiển: 24VDC ổn định cho hệ thống điều khiển
Dải điện áp đầu vào: Cực rộng (20V - 600V AC/DC) phù hợp nhiều môi trường
Thiết kế: Nhỏ gọn (22.5mm), lắp đặt dễ dàng trên thanh ray DIN

nhà chế tạo: Chint

SKU: NJB1-Y3 DC24V

Tải xuống mẫu

Giá cũ: 989.700 ₫

Giá bán: 791.760 ₫

1. Giới thiệu sản phẩm Rơ le bảo vệ pha Chint NJB1-Y3 DC24V

Trong các hệ thống điện công nghiệp và dân dụng, sự biến động của điện áp là nguyên nhân hàng đầu gây hư hỏng thiết bị, đặc biệt là các động cơ và mạch điều khiển nhạy cảm. Rơ le bảo vệ pha Chint NJB1-Y3 DC24V là giải pháp an toàn tối ưu, được thiết kế để giám sát và ngăn chặn kịp thời các sự cố quá áp hoặc thấp áp. Với thương hiệu Chint danh tiếng, sản phẩm đảm bảo độ bền cao và độ chính xác tuyệt đối, giúp bảo vệ tài sản và duy trì sự ổn định cho hệ thống điện của bạn.

2. Điểm nổi bật của thiết bị

Khả năng bảo vệ đa năng: Tích hợp cả chức năng chống quá áp và thấp áp trong cùng một thiết bị.
Dải điều chỉnh linh hoạt: Người dùng có thể tùy chỉnh ngưỡng bảo vệ từ 10% đến 100% điện áp đầu vào, cực kỳ linh hoạt cho các ứng dụng khác nhau.
Dải điện áp đầu vào siêu rộng: Hỗ trợ từ 20VAC/DC đến 600VAC/DC, giúp thiết bị thích nghi với nhiều nguồn điện thực tế.
Độ tin cậy cao: Sản phẩm chính hãng Chint, đáp ứng các tiêu chuẩn quốc tế IEC, đảm bảo vận hành ổn định trong môi trường công nghiệp.

3. Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	NJB1-Y3 DC24V
Thương hiệu	CHINT
Điện áp điều khiển (Control Voltage)	24VDC
Chức năng bảo vệ	Quá áp (Overvoltage), Thấp áp (Undervoltage)
Dải điện áp đầu vào	20...200V, 30...300V, 60...600V (AC/DC tùy chọn)
Cài đặt ngưỡng bảo vệ	10% - 100% điện áp đầu vào
Tần số hoạt động	40...500Hz
Thời gian trễ (Delay time)	0.1...30 giây
Phương pháp cài đặt	Thủ công (Analog)
Khả năng đóng cắt (Tải thuần trở)	0.75A (220VAC), 1.5A (120VAC)
Kiểu lắp đặt	Thanh ray DIN (DIN-rail)
Kích thước (RxCxS)	22.5mm x 114mm x 102mm
Tiêu chuẩn	IEC

4. Lợi ích khi sử dụng Rơ le Chint NJB1-Y3

Bảo vệ thiết bị tối đa: Ngăn ngừa tình trạng cháy nổ motor, biến tần và các thiết bị điện tử do điện áp không ổn định.
Tiết kiệm chi phí: Giảm thiểu rủi ro dừng máy đột ngột và chi phí sửa chữa thiết bị do sự cố điện.
Dễ dàng quản lý: Mặt hiển thị Analog giúp kỹ thuật viên dễ dàng quan sát và điều chỉnh thông số.
Lắp đặt nhanh chóng: Thiết kế chuẩn DIN-rail giúp tiết kiệm không gian và thời gian trong tủ điện.

5. Hướng dẫn sử dụng (How-to)

Bước 1: Lắp đặt: Gắn rơ le lên thanh ray DIN trong tủ điện điều khiển.
Bước 2: Đấu nối nguồn điều khiển: Kết nối nguồn 24VDC vào các chân cấp nguồn điều khiển của thiết bị.
Bước 3: Đấu nối điện áp giám sát: Kết nối nguồn điện cần bảo vệ vào các đầu vào tương ứng (theo sơ đồ đấu nối của hãng).
Bước 4: Cài đặt ngưỡng: Sử dụng núm vặn analog để thiết lập tỷ lệ % quá áp và thấp áp mong muốn.
Bước 5: Kiểm tra: Vận hành thử nghiệm để đảm bảo thiết bị ngắt đúng ngưỡng đã cài đặt.

6. Sản phẩm đi kèm & liên quan (isRelatedTo)

Để lắp đặt hoàn thiện, quý khách có thể tham khảo các phụ kiện sau:

Thanh ray DIN (DIN-rail): PFP-100N, PFP-50N, TC 5x35x1000.
Phụ kiện phụ trợ: End plate PFP-M, Stopper BIZ-07/BNL6.
Thiết bị đóng cắt đi kèm: CB, Contactor của Chint.

7. Ứng dụng thực tế (Application)

Lắp đặt trong tủ điều khiển máy móc công nghiệp.
Bảo vệ motor, máy bơm, hệ thống chiếu sáng.
Ứng dụng trong các hệ thống tự động hóa, PLC.
Sử dụng trong các trạm biến áp, hệ thống điện dân dụng cần độ an toàn cao.

8. Câu hỏi thường gặp (FAQ)

1. Rơ le này dùng cho điện 1 pha hay 3 pha?: Sản phẩm NJB1-Y3 được thiết kế để giám sát điện áp 1 pha.
2. Điện áp điều khiển 24VDC có ý nghĩa gì?: Nghĩa là thiết bị cần một nguồn 24VDC riêng biệt để cung cấp năng lượng cho mạch logic hoạt động.
3. Tôi có thể cài đặt mức bảo vệ thấp đến mức nào?: Bạn có thể cài đặt từ 10% đến 100% giá trị điện áp đầu vào.
4. Sản phẩm có bảo vệ được khi điện áp quá cao không?: Có, sản phẩm có cả chức năng bảo vệ quá áp (Overvoltage) và thấp áp (Undervoltage).
5. Thời gian trễ (Delay time) là gì?: Là khoảng thời gian thiết bị chờ trước khi thực hiện lệnh ngắt, giúp tránh tình trạng ngắt do nhiễu điện áp tức thời (có thể chỉnh từ 0.1 - 30s).
6. Làm sao để biết thiết bị đang hoạt động bình thường?: Bạn có thể quan sát qua đèn báo và mặt hiển thị Analog trên thiết bị.
7. Chint có phải thương hiệu uy tín không?: Chint là thương hiệu thiết bị điện hàng đầu thế giới, đạt tiêu chuẩn quốc tế khắt khe.
8. Mua hàng tại AUT VN có đảm bảo không?: AUT VN cam kết hàng chính hãng 100%, đầy đủ CO/CQ và hỗ trợ kỹ thuật tận tình.
