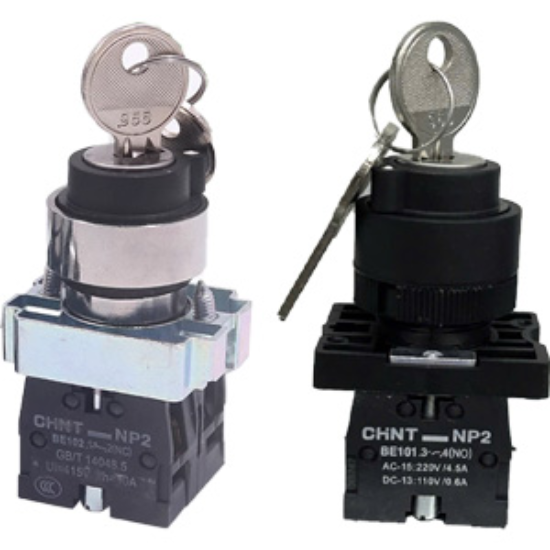

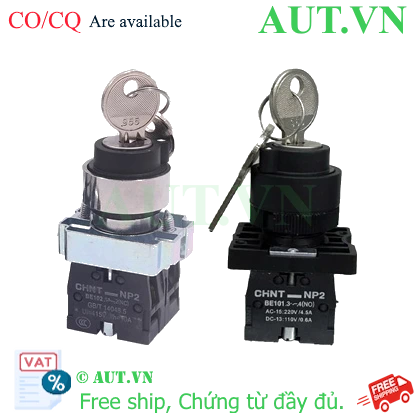

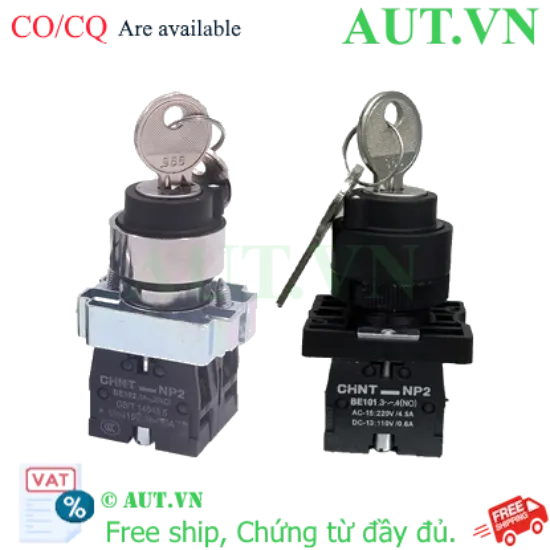

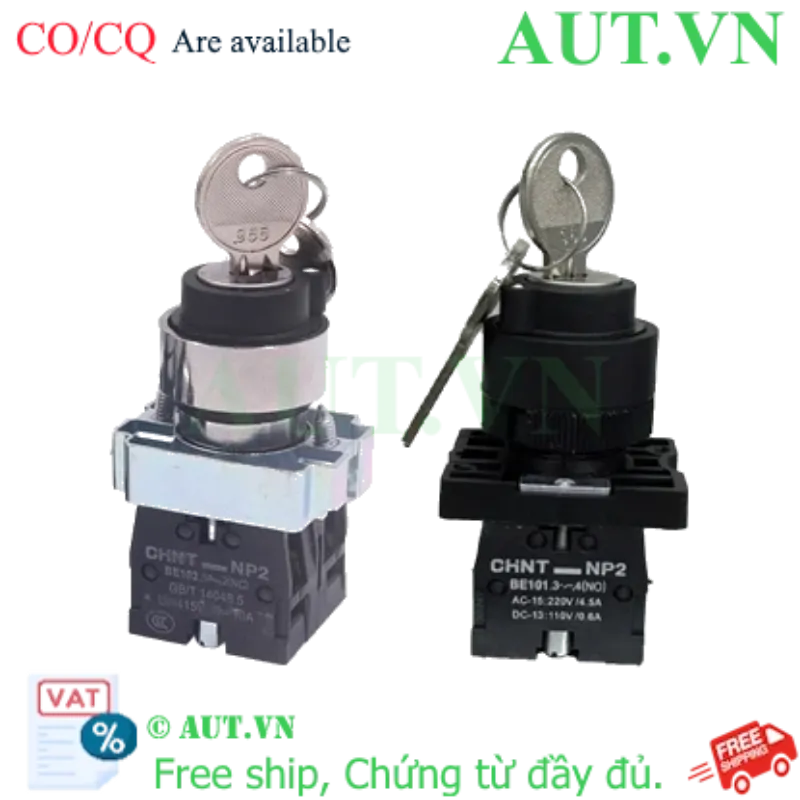

Giới thiệu Công tắc xoay 3 vị trí CHINT NP2-BG53
Công tắc xoay có khóa chìa CHINT NP2-BG53 là thiết bị điều khiển chuyên dụng được thiết kế để nâng cao tính an toàn và bảo mật tuyệt đối cho các hệ thống điện công nghiệp. Điểm khác biệt vượt trội của dòng sản phẩm này so với các loại công tắc thông thường chính là cơ chế khóa chìa, cho phép phân quyền vận hành chính xác, ngăn chặn hoàn toàn các tác động vô ý hoặc hành vi can thiệp trái phép từ người không có thẩm quyền.
Với tiêu chuẩn chất lượng quốc tế từ thương hiệu CHINT, NP2-BG53 là sự lựa chọn hàng đầu để đảm bảo hệ thống điện luôn vận hành đúng kịch bản và an toàn nhất.
Điểm nổi bật của CHINT NP2-BG53
- Bảo mật vận hành tối đa: Chỉ những nhân viên có chìa khóa chuyên dụng mới có thể chuyển đổi trạng thái thiết bị, giảm thiểu rủi ro tai nạn lao động.
- Thiết kế 3 vị trí linh hoạt: Vận hành với cơ chế hồi 2 chiều (Spring return), giúp công tắc tự động quay về vị trí trung tâm sau khi thao tác, đảm bảo trạng thái an toàn mặc định.
- Độ bền vượt trội: Tuổi thọ cơ khí đạt mức ≥ 100,000 lần đóng ngắt, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Chất liệu cao cấp: Vỏ mặt (Bezel) bằng kim loại mạ Chrome sáng bóng, chống ăn mòn và tăng tính thẩm mỹ cho tủ điện.
- Lắp đặt tiêu chuẩn: Kích thước lỗ khoét Φ22mm giúp dễ dàng tích hợp vào các dòng tủ điện tiêu chuẩn hiện nay.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | NP2-BG53 |
| Loại thiết bị | Công tắc xoay có chìa khóa (Key-operated rotary switch) |
| Số vị trí vận hành | 3 vị trí |
| Kiểu vận hành | Có hồi 2 chiều (Spring return) |
| Cấu hình tiếp điểm | 2NO (2 tiếp điểm thường mở) |
| Kích thước lỗ khoét | Φ22 mm |
| Vị trí rút chìa | Tại vị trí giữa |
| Góc quay hoạt động | 45° |
| Định mức dòng điện/điện áp | 3A / 240VAC |
| Chất liệu mặt bezel | Kim loại mạ Chrome |
| Tuổi thọ cơ khí | ≥ 100,000 lần |
| Phương thức đấu nối | Đấu nối bắt vít (Screw terminal) |
Nguồn tham khảo: CHINT Global Official Website
Lợi ích khi đầu tư CHINT NP2-BG53 tại AUT VN
- Đảm bảo an toàn lao động: Ngăn chặn lỗi vận hành do người không có thẩm quyền, giảm rủi ro tai nạn điện trong nhà máy.
- Tối ưu chi phí vận hành: Thiết kế khối tiếp điểm rời (Removable contact block) giúp việc sửa chữa, thay thế linh kiện cực kỳ nhanh chóng và tiết kiệm.
- Tính chuyên nghiệp cao: Thiết kế sang trọng, hiện đại, nâng tầm chất lượng cho các tủ bảng điện điều khiển.
- Cam kết chất lượng: AUT VN cung cấp hàng chính hãng CHINT, đầy đủ CO/CQ, đảm bảo quyền lợi tối đa cho khách hàng.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Chuẩn bị bề mặt: Sử dụng mũi khoan chuyên dụng đường kính 22mm để tạo lỗ lắp trên mặt tủ điện.
- Bước 2: Lắp đặt cơ khí: Đưa thân công tắc qua lỗ đã khoan, sau đó dùng đai ốc cố định chắc chắn từ mặt sau của panel.
- Bước 3: Đấu nối điện: Dựa theo sơ đồ kỹ thuật, đấu các dây dẫn vào các cực tiếp điểm 2NO bằng vít bắt chặt để tránh lỏng lẻo gây hồ quang.
- Bước 4: Kiểm tra vận hành: Sử dụng chìa khóa để xoay thử qua các vị trí, kiểm tra sự đóng/ngắt của mạch điện xem có đúng logic yêu cầu không.
- Bước 5: Quản lý an ninh: Bàn giao chìa khóa cho quản lý kỹ thuật hoặc bộ phận an toàn để đảm bảo đúng quy trình.
Sản phẩm sử dụng chung (isRelatedTo)
Để xây dựng hệ thống điều khiển hoàn chỉnh, bạn nên kết hợp CHINT NP2-BG53 với các linh kiện sau:
- Khối tiếp điểm rời: NP2-BE101, NP2-BE102, NP2-BE103, NP2-BE104, NP2-BE105.
- Đầu công tắc rời: NP2-BG5.
- Thiết bị điều khiển: Contactor hoặc Relay trung gian CHINT.
Ứng dụng thực tế (Application)
- Hệ thống ATS: Điều khiển chuyển đổi nguồn tự động/thủ công an toàn.
- Bảng điều khiển máy: Điều khiển máy công cụ, dây chuyền sản xuất tự động hóa.
- Hệ thống an ninh: Điều khiển cổng tự động, rào chắn trong khu vực hạn chế.
- Tủ điện phân phối: Phân quyền vận hành tại các trạm biến áp, nhà xưởng sản xuất.
Câu hỏi thường gặp (FAQ)
Q1: Công tắc NP2-BG53 có gì khác biệt so với công tắc xoay thông thường?
A: NP2-BG53 yêu cầu phải có chìa khóa mới có thể vận hành, giúp tăng cường tính bảo mật, ngăn chặn người không có thẩm quyền can thiệp vào hệ thống.
Q2: Tiếp điểm 2NO có nghĩa là gì?
A: 2NO (Normally Open) nghĩa là thiết bị có 2 cặp tiếp điểm ở trạng thái thường mở. Khi xoay chìa khóa đến vị trí tương ứng, các tiếp điểm này sẽ đóng lại để dẫn điện.
Q3: Cơ chế "có hồi 2 chiều" hoạt động như thế nào?
A: Khi bạn xoay chìa sang trái hoặc phải rồi thả tay, công tắc sẽ tự động quay về vị trí trung tâm nhờ lò xo, giúp thiết bị luôn về trạng thái an toàn mặc định.
Q4: Tôi có thể thay thế riêng phần tiếp điểm nếu bị hỏng không?
A: Có, thiết kế của CHINT cho phép tháo rời khối tiếp điểm, giúp bạn tiết kiệm chi phí thay thế thay vì phải thay cả cụm công tắc.
Q5: Kích thước lắp đặt D22 có dễ tìm phụ kiện không?
A: Rất dễ dàng. D22 là kích thước tiêu chuẩn quốc tế cho các loại nút nhấn, đèn báo và công tắc công nghiệp.
Q6: Sản phẩm có chịu được môi trường ẩm ướt không?
A: Sản phẩm được thiết kế để lắp trong tủ điện. Để đạt hiệu quả bảo vệ tốt nhất, bạn nên lắp trong tủ điện đạt chuẩn IP65 trở lên.
Q7: Nếu mất chìa khóa vận hành thì xử lý thế nào?
A: Bạn vui lòng liên hệ AUT VN để được hỗ trợ đặt mua đầu công tắc tương thích hoặc bộ chìa khóa thay thế chính hãng.
Q8: Tuổi thọ 100,000 lần là thực tế chứ?
A: Đúng vậy, đây là thông số kiểm định cơ khí nghiêm ngặt từ CHINT, đảm bảo thiết bị hoạt động ổn định lâu dài trong nhà máy.
Q9: Tôi có thể dùng công tắc này để điều khiển trực tiếp tải 380V không?
A: Không nên. Tiếp điểm định mức là 3A/240VAC. Bạn nên dùng công tắc để điều khiển Relay/Contactor, sau đó thiết bị này sẽ đóng cắt tải công suất lớn.
Q10: Mua hàng tại AUT VN có đầy đủ giấy tờ không?
A: Có. AUT VN cam kết cung cấp đầy đủ CO/CQ chính hãng cho sản phẩm CHINT NP2-BG53.
