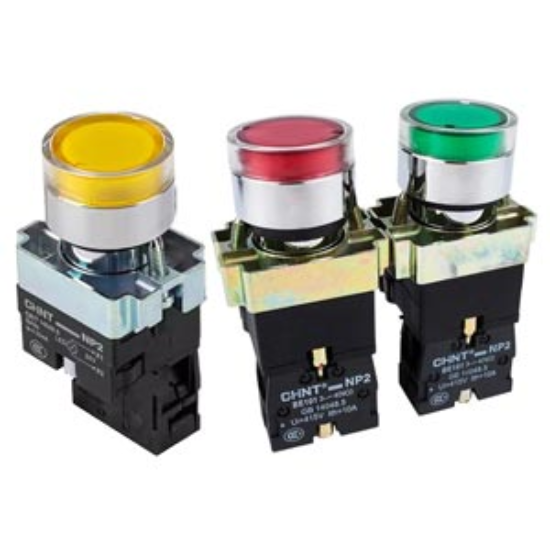

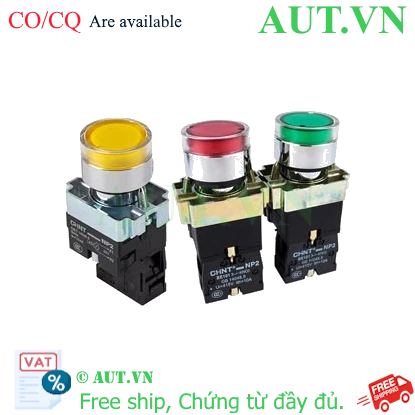

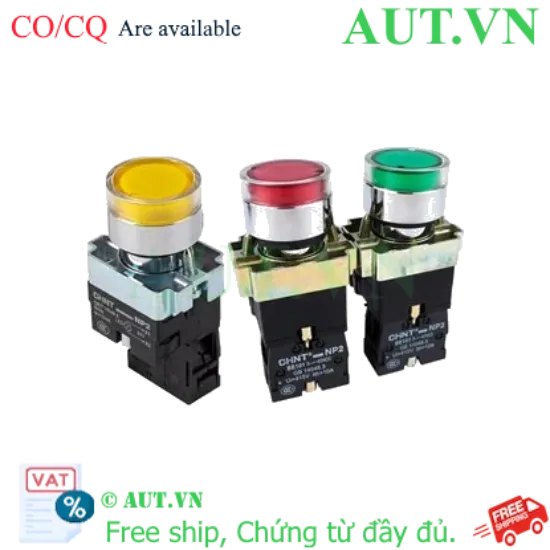

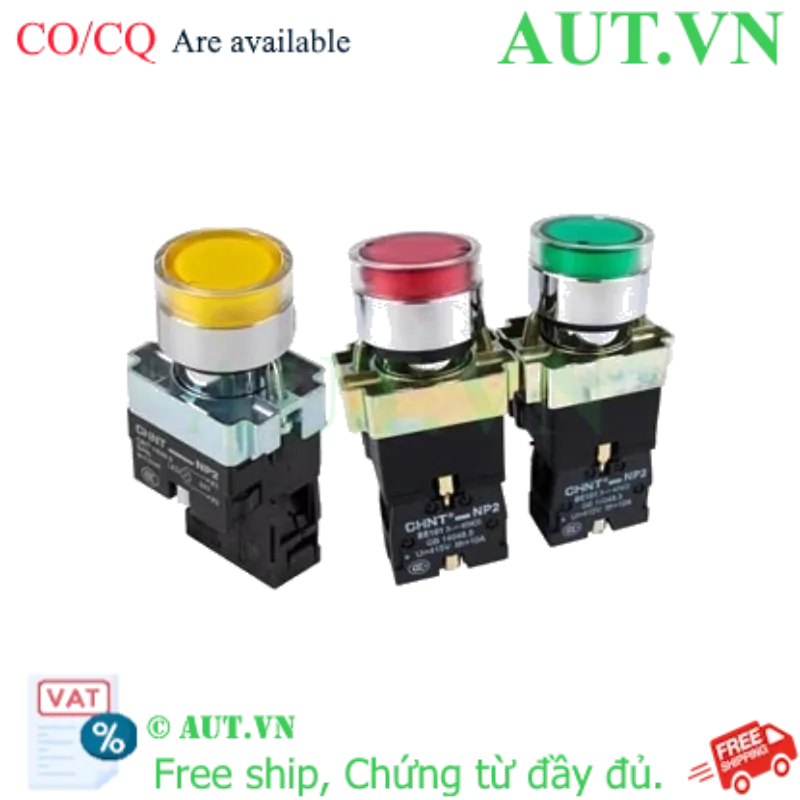

Nút Nhấn Có Đèn CHINT NP2-BW3661 230V - LED Xanh, Nhấn Nhả, D22

Thương hiệu: CHINT chính hãng
Màu sắc đèn: LED Xanh (Blue)
Điện áp định mức: 230VAC
Kiểu tác động: Nhấn nhả (Momentary)
Tiếp điểm: 1NO (Thường mở)
Kích thước lắp đặt: D22 (Lỗ khoan 22.3mm)
Cấp bảo vệ: IP40

nhà chế tạo: Chint

SKU: NP2-BW3661 230V LED

Tải xuống mẫu

Giá cũ: 105.300 ₫

Giá bán: 84.240 ₫

Số lượng:

Giới thiệu Nút nhấn có đèn CHINT NP2-BW3661 230V LED

Trong các hệ thống điều khiển công nghiệp hiện đại, việc giám sát trạng thái thiết bị một cách trực quan là yếu tố then chốt để đảm bảo an toàn và hiệu suất. Nút nhấn có đèn CHINT NP2-BW3661 230V LED là giải pháp hiển thị trạng thái chuyên nghiệp, giúp người vận hành nhận biết ngay lập tức trạng thái hoạt động của mạch điện thông qua ánh sáng LED xanh đặc trưng. Sản phẩm thuộc dòng NP2-BW3 cao cấp của CHINT, được thiết kế để đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất trong môi trường sản xuất.

Điểm nổi bật của sản phẩm

Chỉ báo LED trực quan: Ánh sáng LED màu xanh da trời rõ nét, giúp dễ dàng nhận diện trạng thái thiết bị ngay cả trong điều kiện ánh sáng yếu hoặc trong các tủ điện phức tạp.
Độ bền cơ học vượt trội: Với vòng bezel kim loại mạ crom sang trọng và vỏ nhựa chịu lực cao cấp, sản phẩm có tuổi thọ lên đến 300,000 lần nhấn, đảm bảo hoạt động ổn định lâu dài.
Thiết kế thẩm mỹ & An toàn: Kiểu thiết kế Round full-guard (Flush) giúp mặt nút nhấn phẳng với mặt tủ, hạn chế tối đa việc va chạm vô ý và tạo vẻ ngoài hiện đại cho tủ điện.
Tiêu chuẩn quốc tế: Sản phẩm tuân thủ các tiêu chuẩn IEC, phù hợp cho nhiều loại hệ thống điều khiển từ dân dụng đến công nghiệp nặng.

Thông số kỹ thuật chi tiết

Model	NP2-BW3661 230V LED
Thương hiệu	CHINT
Loại thiết bị	Nút nhấn có đèn (Illuminated Push Button)
Điện áp định mức	230VAC
Kích thước lỗ khoan	D22.3mm (D22)
Màu sắc đèn LED	Xanh da trời (Blue)
Số tiếp điểm	1NO (Thường mở)
Kiểu tác động	Nhấn nhả (Momentary)
Cấp bảo vệ	IP40
Tuổi thọ cơ khí	300,000 lần
Nhiệt độ vận hành	-30°C đến 70°C
Chiều sâu lắp đặt	61mm

Nguồn tham khảo: CHINT Official Website

Lợi ích khi sử dụng sản phẩm

Tối ưu hóa vận hành: Giảm thiểu sai sót con người nhờ tín hiệu đèn LED thông báo trạng thái tức thời.
Tiết kiệm chi phí bảo trì: Độ bền điện học lên đến 100,000 lần giúp giảm tần suất thay thế linh kiện, tối ưu hóa chi phí vận hành cho doanh nghiệp.
Tính thẩm mỹ chuyên nghiệp: Thiết kế tinh tế giúp nâng cao chất lượng hoàn thiện cho các hệ thống tủ điện điều khiển.

Hướng dẫn lắp đặt (How-to)

Bước 1: Sử dụng mũi khoan chuyên dụng để tạo lỗ trên mặt tủ điện với đường kính 22.3mm.
Bước 2: Đưa thân nút nhấn qua lỗ đã khoan, đảm bảo mặt trước hướng ra ngoài.
Bước 3: Đặt vòng đệm và siết chặt đai ốc phía sau panel để cố định chắc chắn nút nhấn.
Bước 4: Kết nối dây nguồn 230VAC vào chân đèn LED và kết nối tiếp điểm 1NO vào mạch điều khiển theo đúng sơ đồ kỹ thuật.
Bước 5: Kiểm tra lại độ chặt của các đầu nối và vận hành thử để kiểm tra tính năng đèn và tiếp điểm.

Sản phẩm sử dụng chung với

Để hoàn thiện mạch điều khiển, bạn cần kết hợp thân nút nhấn này với các khối tiếp điểm rời của CHINT:

Khối tiếp điểm 1NO: NP2-BE101
Khối tiếp điểm 1NC: NP2-BE102

Ứng dụng sản phẩm

Lắp đặt trong tủ điện điều khiển máy móc tự động hóa trong nhà máy.
Hệ thống điều khiển thang máy, băng chuyền và dây chuyền sản xuất.
Sử dụng trong các trạm biến áp và hệ thống quản lý năng lượng.
Thiết bị điều khiển trong các ngành công nghiệp thực phẩm, dệt may, bao bì.

Câu hỏi thường gặp (FAQ)

1. Nút nhấn này là loại nhấn giữ hay nhấn nhả?

Sản phẩm là loại nhấn nhả (Momentary). Khi bạn nhấn vào, tiếp điểm sẽ đóng/mở và ngay khi bạn buông tay, nút sẽ tự động trở về trạng thái ban đầu.

2. Tôi có cần mua thêm khối tiếp điểm không?

Có. Sản phẩm này là thân nút nhấn có đèn. Để thực hiện chức năng đóng/ngắt mạch điện, bạn cần lắp thêm khối tiếp điểm (như NP2-BE101 hoặc NP2-BE102) vào mặt sau của nút.

3. Điện áp 230V có dùng trực tiếp được không?

Hoàn toàn được. Đèn LED tích hợp trong model NP2-BW3661 được thiết kế để chạy trực tiếp với nguồn điện xoay chiều 230VAC.

4. Sản phẩm này có chống nước không?

Sản phẩm đạt chuẩn IP40, có khả năng chống vật thể rắn có kích thước >1mm. Sản phẩm phù hợp lắp trong tủ điện kín, không khuyến khích lắp trực tiếp ở môi trường ngoài trời có mưa nắng trực tiếp.

5. Kích thước lỗ khoan chuẩn là bao nhiêu?

Bạn cần sử dụng mũi khoan lỗ D22.3mm để đảm bảo nút nhấn được lắp khít và chắc chắn nhất.

6. Màu sắc đèn LED có thay đổi được không?

Model này được cố định màu đèn LED là màu xanh da trời (Blue). Nếu cần màu khác, bạn vui lòng tham khảo các model khác trong cùng series.

7. Chất liệu vòng bezel là gì?

Vòng bezel được làm từ kim loại mạ crom cao cấp, giúp chống oxy hóa và tăng tính thẩm mỹ sang trọng.

8. Tuổi thọ của sản phẩm là bao lâu?

Sản phẩm có độ bền cực cao với 300,000 lần nhấn về mặt cơ khí và 100,000 lần về mặt điện học.

9. Tôi có thể mua hàng chính hãng tại AUT VN không?

Chắc chắn rồi. AUT VN cung cấp đầy đủ các sản phẩm CHINT chính hãng với cam kết chất lượng và đầy đủ CO/CQ.

10. Sản phẩm có được bảo hành không?

Sản phẩm được bảo hành theo chính sách tiêu chuẩn của hãng CHINT thông qua nhà phân phối AUT VN.
