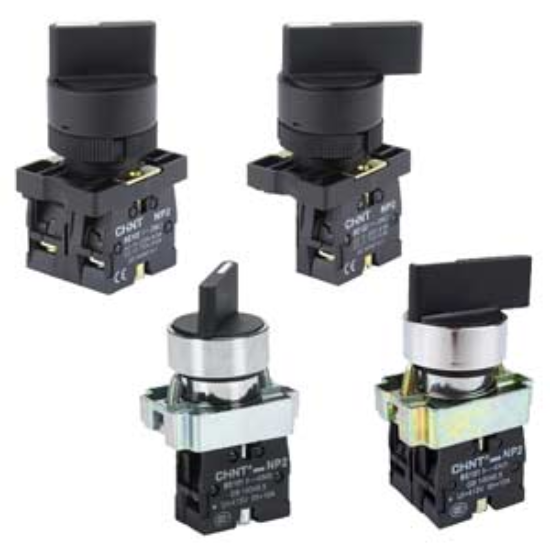

Giới thiệu về Công tắc chuyển mạch CHINT NP2-ED21
Công tắc xoay CHINT NP2-ED21 là giải pháp điều khiển chuyển mạch chuyên dụng trong các tủ điện công nghiệp. Với thiết kế chuẩn D22 và khả năng vận hành tự giữ (maintained), sản phẩm cho phép người dùng chuyển đổi trạng thái điều khiển một cách chính xác và ổn định. Đây là lựa chọn hàng đầu cho các kỹ sư điện khi cần một thiết bị điều khiển bền bỉ, dễ lắp đặt và có chi phí tối ưu.
Điểm nổi bật của NP2-ED21
- Độ bền vượt trội: Tuổi thọ điện và cơ học đạt 100,000 lần vận hành, giảm thiểu chi phí bảo trì.
- Vận hành an toàn: Tiêu chuẩn IEC đảm bảo an toàn tuyệt đối trong môi trường công nghiệp.
- Lắp đặt linh hoạt: Kích thước lỗ lắp D22.3mm phổ biến, tương thích với hầu hết các loại mặt tủ điện hiện nay.
- Thiết kế tinh gọn: Núm vặn ngắn giúp tiết kiệm không gian và tránh va chạm ngoài ý muốn.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | NP2-ED21 |
| Loại | Công tắc xoay không đèn |
| Số vị trí | 2 vị trí (Góc xoay 90°) |
| Kiểu vận hành | Tự giữ (Maintained) |
| Cấu hình tiếp điểm | 1NO (Thường mở) |
| Kích thước lỗ lắp | D22.3 mm |
| Công suất tiếp điểm | 3A tại 240VAC |
| Cấp bảo vệ | IP40 |
| Chất liệu vỏ | Nhựa kỹ thuật cao cấp |
| Nhiệt độ vận hành | -5 đến 40°C |
Lợi ích khi sử dụng NP2-ED21 tại AUT VN
- Đảm bảo tiến độ: Hàng luôn sẵn kho, giao hàng nhanh chóng toàn quốc.
- Yên tâm chất lượng: Cam kết hàng chính hãng CHINT, đầy đủ CO/CQ.
- Hỗ trợ kỹ thuật: Đội ngũ chuyên gia tại AUT VN hỗ trợ tư vấn lắp đặt và vận hành miễn phí.
- Chi phí tối ưu: Giá cạnh tranh nhất thị trường cùng chính sách bảo hành chính hãng.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Khoét lỗ trên mặt tủ điện với đường kính chuẩn D22.3mm.
- Bước 2: Đưa thân công tắc NP2-ED21 xuyên qua lỗ khoét từ mặt trước ra sau.
- Bước 3: Vặn chặt đai ốc cố định phía sau để đảm bảo công tắc không bị xê dịch.
- Bước 4: Kết nối dây điều khiển vào khối tiếp điểm 1NO bằng vít cố định (chú ý siết chặt để tránh move điện).
- Bước 5: Kiểm tra vận hành bằng cách xoay núm vặn và đo thông mạch để xác nhận trạng thái đóng/ngắt.
Sản phẩm sử dụng chung
Để tối ưu hóa hệ thống điều khiển, NP2-ED21 thường được kết hợp cùng:
- Khối tiếp điểm bổ sung: NP2-BE101, NP2-BE102 để tăng số lượng tiếp điểm.
- Nút nhấn dừng khẩn cấp hoặc nút nhấn nhả nhanh dòng NP2.
- Relay trung gian hoặc Contactor CHINT để điều khiển tải công suất lớn.
Ứng dụng thực tế
Công tắc xoay NP2-ED21 được ứng dụng rộng rãi trong:
- Tủ điều khiển điện: Chuyển đổi chế độ Auto/Manual (Tự động/Tay).
- Hệ thống băng tải: Bật/Tắt các phân đoạn vận hành của máy.
- Máy móc công nghiệp: Lựa chọn chế độ vận hành của động cơ.
- Hệ thống HVAC: Điều khiển bật/tắt quạt hoặc điều hòa trung tâm.
Câu hỏi thường gặp (FAQ)
1. NP2-ED21 là loại tự giữ hay tự hoàn?
Trả lời: Đây là loại tự giữ (Maintained), khi bạn xoay sang vị trí nào, công tắc sẽ giữ nguyên vị trí đó cho đến khi bạn xoay ngược lại.
2. 1NO nghĩa là gì?
Trả lời: 1NO (Normally Open) nghĩa là 1 tiếp điểm Thường Mở. Ở trạng thái mặc định mạch hở, khi xoay công tắc, mạch sẽ đóng lại.
3. Sản phẩm có chịu được nước không?
Trả lời: NP2-ED21 có cấp bảo vệ IP40, chống bụi cơ bản nhưng không chống nước. Nếu dùng ngoài trời, bạn nên lắp thêm hộp bảo vệ.
4. Kích thước lỗ lắp là bao nhiêu?
Trả lời: Kích thước lỗ lắp tiêu chuẩn là D22.3mm.
5. Tôi có thể gắn thêm tiếp điểm không?
Trả lời: Có, bạn có thể mua thêm các khối tiếp điểm rời như NP2-BE101 hoặc NP2-BE102 để lắp thêm.
6. Độ bền của công tắc này ra sao?
Trả lời: Sản phẩm có tuổi thọ cơ và điện lên đến 100,000 lần đóng ngắt, rất bền cho môi trường công nghiệp.
7. Sự khác biệt giữa núm vặn ngắn và núm vặn dài?
Trả lời: Núm vặn ngắn (như NP2-ED21) giúp tủ điện trông gọn gàng hơn và hạn chế việc vô tình gạt nhầm.
8. Sản phẩm này có xuất hóa đơn VAT không?
Trả lời: Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ cho mọi đơn hàng.
9. Thời gian bảo hành là bao lâu?
Trả lời: Sản phẩm được bảo hành theo chính sách chính hãng của CHINT.
10. Tôi có thể mua số lượng lớn với giá sỉ không?
Trả lời: Có, AUT VN chuyên cung cấp thiết bị điện công nghiệp số lượng lớn cho các dự án với giá chiết khấu cao.
Nguồn tham khảo: CHINT Official Website
