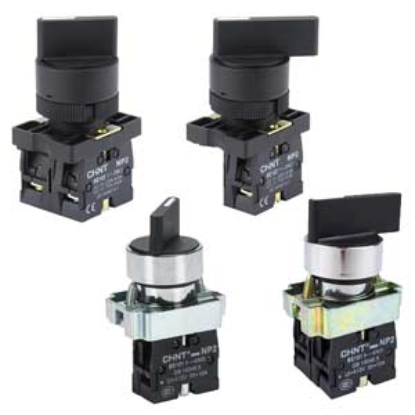

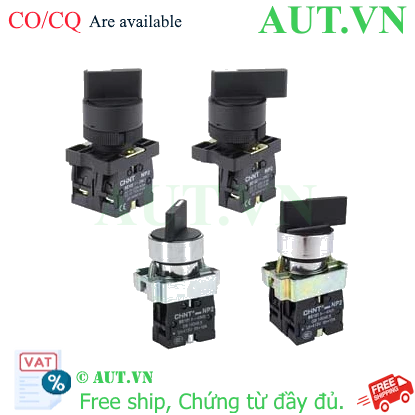

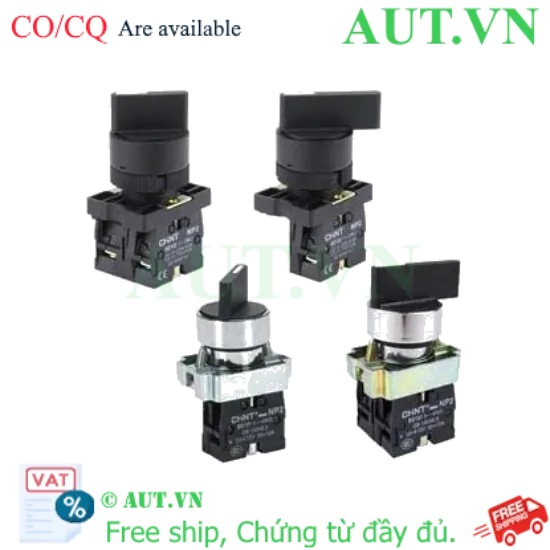

Giới thiệu về Công tắc xoay 3 vị trí CHINT NP2-ED31
Công tắc xoay 3 vị trí CHINT NP2-ED31 là thiết bị điều khiển chuyển mạch chuyên dụng thuộc dòng NP2 cao cấp của tập đoàn CHINT. Với thiết kế 3 vị trí vận hành dạng tự giữ (Maintained), sản phẩm cho phép người vận hành lựa chọn và duy trì trạng thái máy móc một cách cố định và chính xác. Đây là giải pháp lý tưởng cho các hệ thống cần chuyển đổi giữa các chế độ như Manual - Off - Auto (Tay - Tắt - Tự động), đảm bảo tính ổn định và an toàn tuyệt đối cho hệ thống điện công nghiệp.
Điểm nổi bật của CHINT NP2-ED31
- Độ bền công nghiệp vượt trội: Được thiết kế để chịu đựng cường độ làm việc cao với tuổi thọ cơ học và điện lên đến 100,000 lần đóng ngắt.
- Thiết kế chuẩn hóa quốc tế: Kích thước lỗ lắp D22mm cực kỳ phổ biến, giúp việc lắp đặt trên các mặt tủ điện hiện nay trở nên nhanh chóng và dễ dàng.
- Cơ chế tự giữ an toàn: Khi xoay sang một vị trí, núm vặn sẽ tự động khóa tại đó, ngăn chặn tình trạng vô tình thay đổi trạng thái do va chạm hoặc rung động.
- Chất liệu cao cấp: Vỏ và bezel nhựa chịu lực, chống ăn mòn, cách điện an toàn, phù hợp với môi trường nhà máy khắc nghiệt.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | NP2-ED31 |
| Số vị trí xoay | 3 vị trí (Góc xoay 45°) |
| Kiểu vận hành | Tự giữ (Maintained) |
| Cấu hình tiếp điểm | 1NO (Thường mở) |
| Dòng định mức | 3A tại 240VAC |
| Kích thước lỗ lắp | D22.3mm |
| Cấp bảo vệ | IP40 |
| Nhiệt độ hoạt động | -5°C đến 40°C |
| Đặc điểm núm | Núm vặn ngắn, không đèn |
Lợi ích khi sử dụng CHINT NP2-ED31
- Kiểm soát chính xác: Giúp kỹ thuật viên quản lý các chế độ vận hành của máy móc một cách trực quan và tin cậy.
- Tối ưu chi phí: Độ bền cực cao giúp giảm thiểu tối đa chi phí thay thế và thời gian dừng máy để bảo trì.
- Lắp đặt linh hoạt: Thiết kế khối tiếp điểm tháo rời (Removable contact block) giúp việc đấu nối trở nên linh hoạt, tiết kiệm thời gian lắp đặt tủ điện.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Sử dụng mũi khoan hoặc khuôn đột chuẩn để tạo lỗ trên mặt tủ điện với đường kính 22.3mm.
- Bước 2: Đưa thân công tắc NP2-ED31 qua lỗ, sau đó dùng đai ốc đi kèm siết chặt từ mặt sau để cố định thiết bị.
- Bước 3: Đấu nối các đầu dây điều khiển vào khối tiếp điểm 1NO theo sơ đồ mạch điện đã thiết kế.
- Bước 4: Thao tác thử nghiệm bằng cách xoay núm vặn qua 3 vị trí và sử dụng đồng hồ vạn năng để kiểm tra trạng thái thông mạch của tiếp điểm.
Sản phẩm liên quan (isRelatedTo)
Để xây dựng hệ thống điều khiển hoàn chỉnh, bạn có thể tham khảo các sản phẩm đi kèm:
- Khối tiếp điểm bổ sung: NP2-BE101, NP2-BE102 (Dùng để tăng thêm số lượng tiếp điểm NO/NC).
- Công tắc xoay 2 vị trí: NP2-ED21 (Dùng cho các ứng dụng On/Off đơn giản).
- Thiết bị đóng cắt CHINT: Các dòng Contactor và Relay trung gian của CHINT để điều khiển tải.
Ứng dụng thực tế (Application)
Công tắc chuyển mạch CHINT NP2-ED31 được ứng dụng rộng rãi trong:
- Điều khiển động cơ: Chọn chế độ chạy Manual - Off - Auto cho hệ thống bơm nước, quạt thông gió.
- Hệ thống HVAC: Điều khiển các chế độ hoạt động của máy điều hòa trung tâm, chiller.
- Tự động hóa công nghiệp: Sử dụng trên các bảng điều khiển máy công cụ, dây chuyền sản xuất tự động.
- Chuyển nguồn: Điều khiển chuyển đổi giữa các chế độ nguồn cấp khác nhau trong tủ điện phân phối.
Câu hỏi thường gặp (FAQ)
1. CHINT NP2-ED31 là loại công tắc tự giữ hay tự hồi?
Đây là loại tự giữ (Maintained). Khi bạn xoay núm vặn đến một vị trí, nó sẽ giữ nguyên trạng thái đó cho đến khi bạn thực hiện thao tác xoay sang vị trí khác.
2. Tiếp điểm 1NO có ý nghĩa gì trong mạch điện?
1NO (Normally Open) nghĩa là công tắc có 1 cặp tiếp điểm thường mở. Khi bạn xoay công tắc đến vị trí kích hoạt, tiếp điểm sẽ đóng lại để cho phép dòng điện đi qua.
3. Sản phẩm này có khả năng chống nước không?
Sản phẩm đạt tiêu chuẩn IP40, có khả năng chống bụi và vật thể rắn >1mm, nhưng không chống nước. Bạn nên lắp đặt trong tủ điện kín để bảo vệ thiết bị.
4. Tôi có thể lắp thêm tiếp điểm NC vào công tắc này không?
Có, bạn có thể mua thêm các khối tiếp điểm rời (như NP2-BE102) để gắn thêm vào thân công tắc, giúp mở rộng tính năng điều khiển.
5. Kích thước lỗ khoan chuẩn để lắp đặt là bao nhiêu?
Bạn cần chuẩn bị lỗ khoan có đường kính 22.3mm để lắp đặt vừa khít và chắc chắn.
6. Tại sao tôi nên chọn thương hiệu CHINT cho tủ điện của mình?
CHINT là thương hiệu thiết bị điện hàng đầu thế giới, sản phẩm đảm bảo độ bền cao, đạt các tiêu chuẩn quốc tế và có giá thành cực kỳ cạnh tranh.
7. Tuổi thọ của công tắc này là bao nhiêu lần thao tác?
Sản phẩm được kiểm chứng độ bền lên đến 100,000 lần đóng ngắt cơ học, cực kỳ bền bỉ cho môi trường công nghiệp.
8. Mua hàng tại AUT VN có được đảm bảo chính hãng không?
Tại AUT VN, chúng tôi cam kết 100% hàng chính hãng CHINT, cung cấp đầy đủ giấy tờ CO/CQ khi khách hàng yêu cầu.
9. Công tắc này có dùng cho điện áp cao được không?
Sản phẩm hoạt động tốt trong dải điện áp định mức lên đến 240VAC. Nếu dùng cho tải công suất lớn, bạn nên kết hợp với Relay hoặc Contactor.
10. Làm thế nào để liên hệ hỗ trợ kỹ thuật về sản phẩm?
Quý khách có thể liên hệ trực tiếp qua Hotline/Zalo 0968.053.025 để được đội ngũ kỹ thuật của AUT VN hỗ trợ nhanh nhất.
