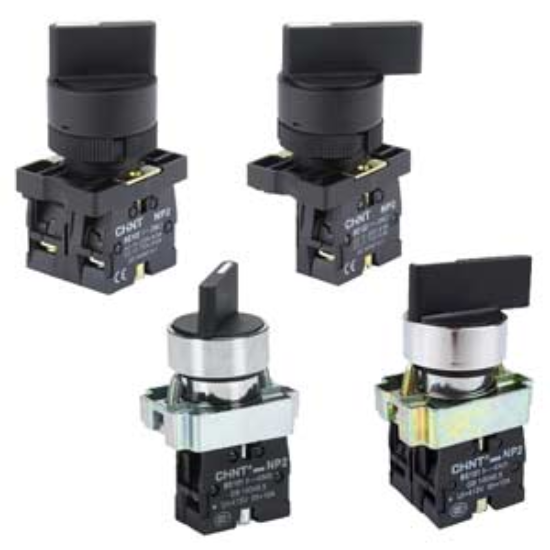

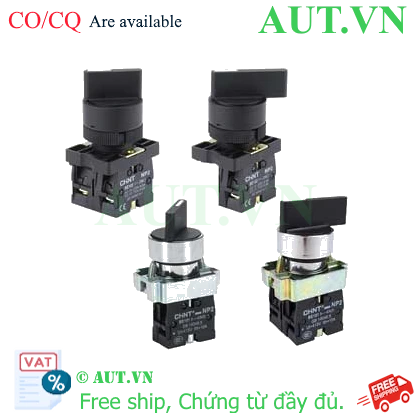

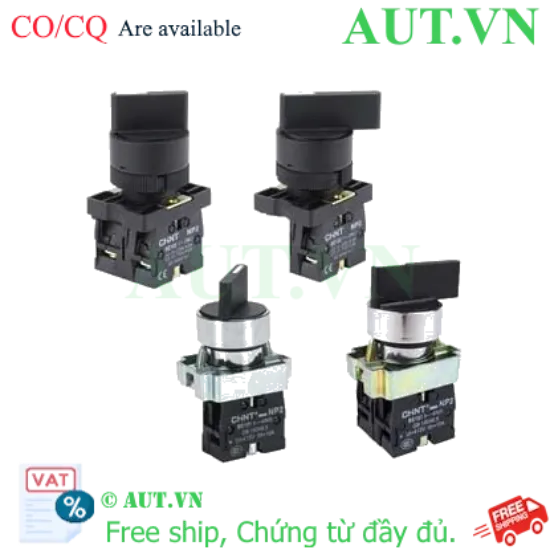

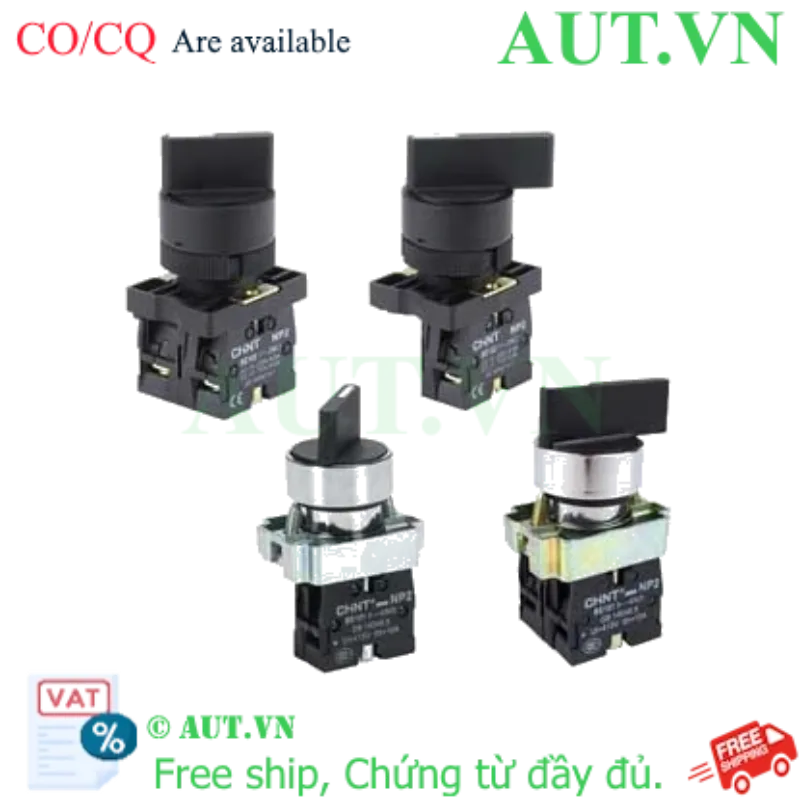

Giới thiệu về Công tắc xoay 3 vị trí Chint NP2-ED33
Công tắc xoay 3 vị trí Chint NP2-ED33 là thiết bị điều khiển công nghiệp cao cấp thuộc series NP2 của Chint. Với thiết kế chuyên dụng cho các tủ điện điều khiển, sản phẩm cho phép người vận hành lựa chọn giữa 3 chế độ hoạt động khác nhau một cách chính xác và an toàn. Với đặc tính tự giữ và tiếp điểm 2NO, NP2-ED33 là lựa chọn tối ưu cho các hệ thống yêu cầu duy trì trạng thái điều khiển mà không cần nhấn giữ liên tục.
Điểm nổi bật của Chint NP2-ED33
- Độ bền vượt trội: Tuổi thọ cơ khí và điện lên đến 100,000 lần vận hành, giảm thiểu chi phí bảo trì.
- Thiết kế chuẩn hóa: Kích thước lắp đặt D22 phổ biến, dễ dàng thay thế và nâng cấp trong mọi tủ điện công nghiệp.
- Vận hành chính xác: Góc xoay 45° rõ ràng, giúp người dùng dễ dàng nhận biết vị trí điều khiển hiện tại.
- Chất liệu cao cấp: Vỏ nhựa kỹ thuật chống va đập, cách điện an toàn theo tiêu chuẩn IEC.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model | NP2-ED33 |
| Hãng sản xuất | CHINT |
| Số vị trí xoay | 3 vị trí |
| Kiểu vận hành | Tự giữ (Maintained) |
| Cấu hình tiếp điểm | 2NO (2 Tiếp điểm thường mở) |
| Kích thước lỗ lắp | D22.3 mm |
| Kích thước đầu | D30 mm |
| Công suất tiếp điểm | 3A tại 240VAC |
| Cấp bảo vệ | IP40 |
| Tuổi thọ cơ/điện | 100,000 lần thao tác |
| Nhiệt độ môi trường | -5...40°C |
| Tiêu chuẩn | IEC |
| Kiểu đấu nối | Bắt vít (Screw terminal) |
Lợi ích khi sử dụng Công tắc xoay Chint NP2-ED33
- Tăng cường an toàn: Cơ chế tự giữ ngăn chặn việc vô tình thay đổi trạng thái điều khiển.
- Tối ưu hóa vận hành: Phân tách rõ ràng 3 chế độ (ví dụ: Manual - Off - Auto), giúp quản lý quy trình sản xuất hiệu quả.
- Tiết kiệm chi phí: Sản phẩm Chint nổi tiếng với hiệu năng cao nhưng giá thành cực kỳ cạnh tranh so với các thương hiệu châu Âu.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Khoan lỗ trên mặt tủ điện với đường kính chuẩn D22.3mm.
- Bước 2: Lắp phần thân công tắc xoay NP2-ED33 xuyên qua lỗ khoan.
- Bước 3: Siết chặt đai ốc cố định từ phía sau panel để đảm bảo công tắc không bị xoay khi vận hành.
- Bước 4: Kết nối dây dẫn vào các khối tiếp điểm 2NO theo sơ đồ mạch điện của hệ thống.
- Bước 5: Kiểm tra thông mạch và vận hành thử 3 vị trí để đảm bảo thiết bị hoạt động đúng chức năng.
Sản phẩm sử dụng chung (Phụ kiện tương thích)
Để tối ưu hóa công năng hoặc thay thế linh kiện, Công tắc NP2-ED33 thường được sử dụng kết hợp với các khối tiếp điểm rời của Chint như:
Ứng dụng thực tế của sản phẩm
Công tắc xoay 3 vị trí Chint NP2-ED33 được ứng dụng rộng rãi trong:
- Tủ điện điều khiển động cơ: Chuyển đổi chế độ chạy Tay - Dừng - Tự động.
- Hệ thống HVAC: Điều khiển các chế độ quạt hoặc máy lạnh công nghiệp.
- Máy móc sản xuất: Lựa chọn chế độ vận hành của dây chuyền đóng gói, dập, cắt.
- Hệ thống điện tòa nhà: Điều khiển chiếu sáng hoặc bơm nước tập trung.
Câu hỏi thường gặp (FAQ)
1. Công tắc NP2-ED33 là loại tự giữ hay tức thời?
Đáp: Đây là loại tự giữ. Khi bạn xoay sang một vị trí, công tắc sẽ giữ nguyên vị trí đó cho đến khi bạn xoay sang vị trí khác.
2. Ý nghĩa của ký hiệu 2NO là gì?
Đáp: 2NO nghĩa là sản phẩm có 2 cặp tiếp điểm thường mở (Normally Open). Khi tác động xoay, các tiếp điểm này sẽ đóng lại để cho phép dòng điện đi qua.
3. Sản phẩm có chống nước không?
Đáp: NP2-ED33 có cấp bảo vệ IP40, phù hợp lắp trong tủ điện. Nếu dùng môi trường ẩm ướt, bạn cần lắp trong tủ điện có cấp bảo vệ cao hơn.
4. Kích thước lỗ khoan chuẩn là bao nhiêu?
Đáp: Kích thước lỗ lắp đặt tiêu chuẩn là 22.3mm.
5. Tôi có thể thay thế khối tiếp điểm không?
Đáp: Có, dòng NP2 của Chint thiết kế khối tiếp điểm có thể tháo rời (removable contact block), bạn có thể thay bằng NP2-BE101 hoặc NP2-BE102.
6. Tuổi thọ của công tắc này là bao lâu?
Đáp: Sản phẩm đạt tuổi thọ 100,000 lần vận hành cả về cơ khí và điện.
7. Chint NP2-ED33 có chứng chỉ CO/CQ không?
Đáp: Có, khi mua hàng tại AUT VN, chúng tôi cung cấp đầy đủ CO/CQ cho sản phẩm chính hãng Chint.
8. Sản phẩm này có đèn báo không?
Đáp: Model NP2-ED33 là loại không đèn.
9. Góc xoay của công tắc là bao nhiêu?
Đáp: Góc xoay giữa các vị trí là 45°.
10. AUT VN có bảo hành sản phẩm này không?
Đáp: Có, sản phẩm được bảo hành chính hãng theo chính sách của Chint Việt Nam.
