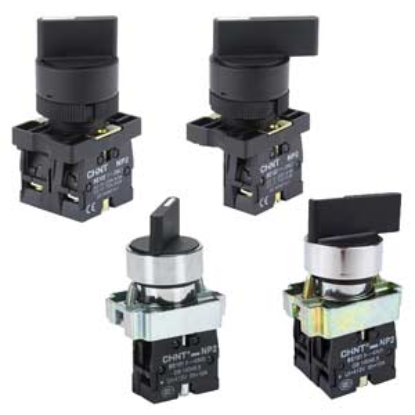

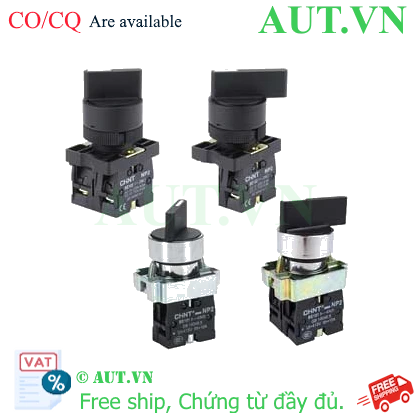

Công tắc xoay 3 vị trí tự hồi CHINT NP2-ED52 | D22, 1NC, Chính hãng

Thương hiệu: CHINT (Phân phối chính hãng bởi AUT VN)
Kiểu vận hành: 3 vị trí, cơ chế tự hồi (Spring Return) về vị trí giữa
Cấu hình tiếp điểm: 1NC (1 Tiếp điểm Thường đóng)
Kích thước lắp đặt: Ø22 mm (Chuẩn D22 phổ biến)
Đặc điểm nổi bật: Độ bền cơ học cao, vận hành chính xác, đạt chuẩn quốc tế IEC

nhà chế tạo: Chint

SKU: NP2-ED52

Tải xuống mẫu

Giá cũ: 35.100 ₫

Giá bán: 28.080 ₫

Số lượng:

Giới thiệu về Công tắc xoay 3 vị trí tự hồi CHINT NP2-ED52

Công tắc xoay 3 vị trí CHINT NP2-ED52 là thiết bị điều khiển chuyển mạch công nghiệp cao cấp, được thiết kế để mang lại sự an toàn và chính xác tối đa cho các hệ thống điện. Điểm khác biệt cốt lõi của sản phẩm nằm ở cơ chế tự hồi (Spring Return): khi bạn xoay núm điều khiển sang các vị trí phụ, thiết bị sẽ tự động trả về vị trí trung tâm ngay khi bạn buông tay.

Cơ chế này đóng vai trò cực kỳ quan trọng trong việc ngăn ngừa các lỗi vận hành do con người quên chuyển trạng thái, giúp hệ thống luôn duy trì ở trạng thái kiểm soát an toàn nhất. Đây là lựa chọn ưu tiên hàng đầu của các kỹ sư điện cho các tủ điều khiển yêu cầu độ tin cậy khắt khe.

Điểm nổi bật của sản phẩm

Cơ chế an toàn chủ động: Tính năng tự hồi về vị trí giữa giúp loại bỏ rủi ro thiết bị bị "treo" ở một chế độ vận hành ngoài ý muốn.
Độ bền công nghiệp vượt trội: Được chế tạo từ vật liệu cao cấp, chịu được tần suất đóng ngắt lên đến 100.000 lần, đảm bảo tuổi thọ lâu dài trong môi trường khắc nghiệt.
Thiết kế tiêu chuẩn D22: Kích thước lỗ khoét 22mm giúp việc lắp đặt trên các loại tủ điện hiện đại trở nên dễ dàng và nhanh chóng.
Vận hành chuẩn xác: Góc xoay dứt khoát, cảm giác cơ khí mượt mà, không có hiện tượng rơ lắc hay trượt vị trí.
Chứng nhận quốc tế: Đáp ứng đầy đủ các tiêu chuẩn IEC, đảm bảo sự tương thích và an toàn điện toàn cầu.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model sản phẩm	NP2-ED52
Thương hiệu	CHINT
Số vị trí chuyển mạch	3 vị trí
Kiểu vận hành	Tự hồi về vị trí giữa (Spring Return)
Cấu hình tiếp điểm	1NC (Thường đóng)
Đường kính lỗ lắp	22.3 mm (Chuẩn D22)
Dòng định mức tiếp điểm	3A @ 240VAC
Tuổi thọ cơ học/điện	100,000 lần đóng ngắt
Cấp bảo vệ (IP Rating)	IP40
Tiêu chuẩn kỹ thuật	IEC Standard
Nhiệt độ hoạt động	-5°C đến 40°C

Lợi ích khi sử dụng CHINT NP2-ED52

Giảm thiểu rủi ro sự cố: Cơ chế tự hồi giúp hệ thống luôn quay về trạng thái mặc định an toàn, bảo vệ tải và động cơ.
Tối ưu chi phí đầu tư: Độ bền cao giúp giảm tần suất thay thế và bảo trì, tiết kiệm chi phí vận hành dài hạn cho nhà máy.
Lắp đặt linh hoạt: Thiết kế module cho phép tháo rời khối tiếp điểm, cực kỳ tiện lợi cho việc đấu nối và bảo dưỡng.
Cam kết từ AUT VN: Hàng chính hãng CHINT, đầy đủ chứng chỉ CO/CQ, bảo hành uy tín.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Chuẩn bị: Sử dụng mũi khoan chuyên dụng để tạo lỗ trên mặt panel với đường kính chuẩn 22.3mm.
Bước 2 - Lắp đặt cơ khí: Đưa thân công tắc NP2-ED52 qua lỗ, sau đó siết chặt đai ốc cố định từ phía sau mặt tủ để đảm bảo độ chắc chắn.
Bước 3 - Đấu nối điện: Kết nối các dây dẫn điều khiển vào các đầu cực của khối tiếp điểm 1NC theo đúng sơ đồ mạch điện.
Bước 4 - Kiểm tra vận hành: Xoay thử núm vặn sang các vị trí và quan sát xem núm có tự động trả về vị trí giữa hay không để đảm bảo cơ chế Spring Return hoạt động tốt.

Sản phẩm sử dụng chung (isRelatedTo)

Để tùy biến chức năng điều khiển theo nhu cầu (ví dụ chuyển sang tiếp điểm thường mở), bạn có thể kết hợp với các khối tiếp điểm rời sau:

Khối tiếp điểm NP2-BE101 (Loại Thường mở - NO)
Khối tiếp điểm NP2-BE102 (Loại Thường đóng - NC bổ sung)

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp:

Điều khiển động cơ: Chuyển đổi linh hoạt các chế độ vận hành như Auto - Manual - Off.
Tủ điện điều khiển: Lắp đặt trong các máy đóng gói, máy CNC, máy dệt công nghiệp.
Hệ thống HVAC: Điều khiển quạt thông gió và hệ thống điều hòa trung tâm.
Tự động hóa PLC: Sử dụng làm thiết bị nhập tín hiệu đầu vào cho các bộ điều khiển lập trình.

Câu hỏi thường gặp (FAQ)

1. Công tắc tự hồi (Spring Return) khác gì với công tắc giữ vị trí?
Công tắc tự hồi sẽ tự động quay về vị trí trung tâm sau khi bạn thả tay, trong khi công tắc giữ vị trí sẽ đứng yên tại vị trí bạn vừa vặn. Tự hồi giúp đảm bảo tính an toàn cao hơn.

2. Tiếp điểm 1NC có ý nghĩa gì trong mạch điện?
1NC nghĩa là có 1 tiếp điểm Thường đóng. Ở trạng thái nghỉ, mạch đang thông; khi bạn tác động xoay công tắc, mạch sẽ bị ngắt ra.

3. Kích thước lắp đặt của sản phẩm là bao nhiêu?
Sản phẩm thiết kế cho lỗ khoét chuẩn Ø22mm (D22), rất phổ biến trong các dòng tủ điện công nghiệp.

4. Sản phẩm có khả năng chống bụi và nước không?
Với cấp bảo vệ IP40, sản phẩm chống bụi tốt. Tuy nhiên, để đảm bảo độ bền tối đa, bạn nên lắp đặt bên trong tủ điện kín.

5. Tôi có thể tự thay đổi tiếp điểm từ NC sang NO được không?
Hoàn toàn được. Bạn chỉ cần tháo khối tiếp điểm 1NC hiện tại và lắp khối tiếp điểm NO (như NP2-BE101) vào là xong.

6. Tuổi thọ 100.000 lần đóng ngắt có thật không?
Đây là thông số kỹ thuật chính thức từ hãng CHINT theo tiêu chuẩn IEC, đảm bảo độ bền trong môi trường công nghiệp.

7. Sản phẩm có sẵn hàng tại AUT VN không?
AUT VN luôn sẵn kho số lượng lớn các dòng công tắc CHINT, hỗ trợ giao hàng nhanh chóng toàn quốc.

8. Tôi cần chứng chỉ CO/CQ khi mua hàng?
Có, AUT VN cung cấp đầy đủ chứng chỉ xuất xứ và chất lượng chính hãng cho mọi đơn hàng.

9. Làm sao để kiểm tra công tắc còn hoạt động bình thường?
Bạn có thể sử dụng đồng hồ vạn năng (VOM) để đo thông mạch tại các đầu tiếp điểm khi xoay công tắc.

10. Mua số lượng lớn có được chiết khấu không?
Có, AUT VN có chính sách giá sỉ cực tốt cho các nhà thầu, đại lý và đơn hàng dự án.

Nguồn tham khảo: CHINT Global Official
