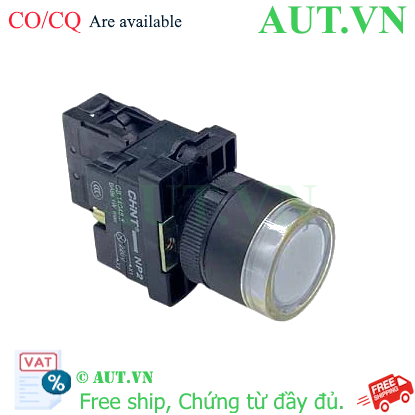

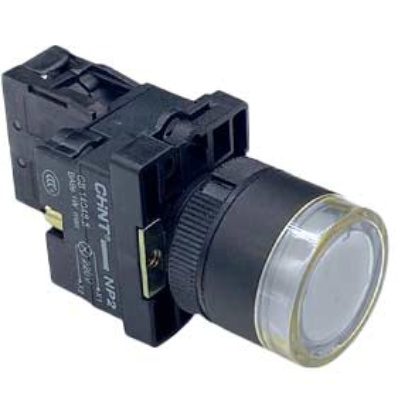

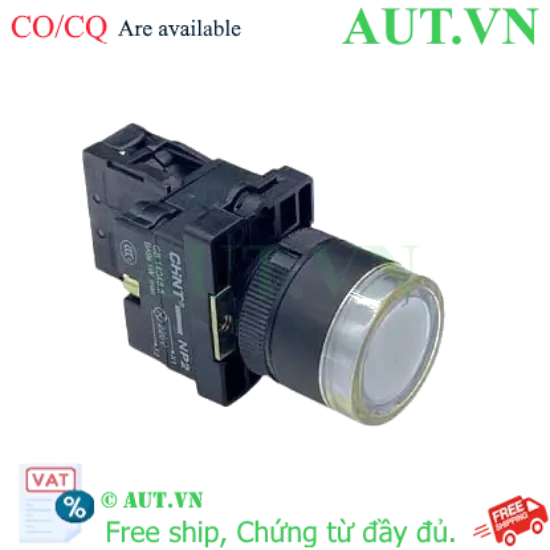

Nút Nhấn Có Đèn CHINT NP2-EW3165 | 24V LED Trắng, Nhấn Nhả, 1NO+1NC | Chuẩn D22

Thương hiệu: CHINT (Chính hãng)
Model: NP2-EW3165 24V LED
Điện áp đèn: 24VAC/24VDC (LED trắng siêu sáng)
Kiểu tác động: Nhấn nhả (Momentary)
Cấu hình tiếp điểm: 1NO + 1NC (Linh hoạt tháo lắp)
Kích thước lắp đặt: Chuẩn D22 (Lỗ khoét Ø 22.3mm)
Tiêu chuẩn bảo vệ: IP40 - Chuyên dụng cho tủ điện công nghiệp

nhà chế tạo: Chint

SKU: NP2-EW3165 24V LED

Tải xuống mẫu

Giá cũ: 131.100 ₫

Giá bán: 104.880 ₫

Số lượng:

Giới thiệu Nút nhấn có đèn CHINT NP2-EW3165 24V LED

Trong các hệ thống điều khiển tự động hóa công nghiệp hiện đại, việc giám sát trạng thái thiết bị một cách trực quan là yếu tố sống còn để đảm bảo an toàn và hiệu suất vận hành. Nút nhấn có đèn CHINT NP2-EW3165 24V LED là giải pháp chỉ thị cao cấp, giúp người vận hành nhận biết tức thì trạng thái máy móc thông qua đèn LED trắng siêu sáng. Với thiết kế chuẩn D22 và thuộc dòng NP2 series danh tiếng, sản phẩm không chỉ mang lại sự thẩm mỹ chuyên nghiệp cho tủ điện mà còn đảm bảo độ bền vượt trội trong các môi trường sản xuất khắt khe nhất.

Điểm nổi bật của nút nhấn CHINT NP2-EW3165

Hiển thị trạng thái trực quan: Tích hợp đèn LED trắng hiện đại với khả năng xuyên thấu ánh sáng cực tốt, giúp nhận diện trạng thái thiết bị dễ dàng ngay cả trong môi trường thiếu sáng hoặc ánh sáng phức tạp.
Cơ chế nhấn nhả (Momentary) chính xác: Phản hồi cơ học tức thì, cực kỳ phù hợp cho các lệnh điều khiển xung, lệnh Start/Stop hoặc Reset hệ thống mà không gây trễ tín hiệu.
Cấu hình tiếp điểm linh hoạt: Trang bị sẵn 1NO + 1NC, cho phép thực hiện đồng thời hai chức năng đóng và ngắt mạch, giúp tối ưu hóa sơ đồ đấu nối điện.
Độ bền công nghiệp vượt trội: Vỏ nhựa cao cấp chịu lực, chịu nhiệt tốt, hoạt động ổn định trong dải nhiệt độ rộng từ -30°C đến 70°C, chống mài mòn cơ học hiệu quả.
Lắp đặt chuẩn hóa quốc tế: Kích thước lỗ khoét 22.3mm (Chuẩn D22) giúp việc lắp đặt, thay thế và nâng cấp trên các loại tủ điện hiện nay trở nên nhanh chóng và dễ dàng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm (Model)	NP2-EW3165 24V LED
Hãng sản xuất	CHINT
Điện áp đèn LED	24VAC / 24VDC
Màu sắc đèn/vỏ	Trắng / Trắng
Kích thước lỗ khoét	Ø 22.3 mm (Chuẩn D22)
Kiểu tác động	Nhấn nhả (Momentary)
Số lượng tiếp điểm	1NO + 1NC (Có thể tháo rời)
Dòng điện định mức	3A @ 240VAC
Chỉ số bảo vệ	IP40
Tiêu chuẩn tuân thủ	IEC, EN

Nguồn tham khảo: Chint Global Official

Lợi ích khi sử dụng nút nhấn CHINT NP2-EW3165

Nâng cao tính an toàn: Tín hiệu đèn LED giúp người vận hành kiểm soát trạng thái thiết bị từ xa một cách trực quan, giảm thiểu tối đa rủi ro thao tác sai trong quá trình vận hành.
Tối ưu chi phí đầu tư: Sản phẩm có tuổi thọ vận hành cao, ít hỏng hóc vặt, mang lại giá trị kinh tế vượt trội (Price/Performance) cho doanh nghiệp.
Linh hoạt trong thiết kế hệ thống: Khả năng tháo rời khối tiếp điểm giúp kỹ thuật viên dễ dàng tùy chỉnh cấu hình mạch điện mà không cần phải thay mới toàn bộ nút nhấn.

Hướng dẫn lắp đặt và đấu nối (How-to)

Bước 1: Chuẩn bị lỗ khoét - Sử dụng mũi khoan hoặc mũi khoét chuyên dụng để tạo lỗ đường kính 22.3mm chính xác trên mặt tủ điện.
Bước 2: Lắp đặt thân nút - Luồn thân nút nhấn NP2-EW3165 qua lỗ khoét, đảm bảo mặt nút nằm phẳng và cân đối với bề mặt tủ.
Bước 3: Cố định thiết bị - Siết chặt đai ốc từ phía sau tủ điện để đảm bảo nút nhấn được cố định chắc chắn, không bị xê dịch khi thao tác nhấn.
Bước 4: Đấu nối điện - Kết nối nguồn 24V (AC hoặc DC) vào chân đèn LED. Đấu nối dây tín hiệu vào tiếp điểm NO (Thường mở) hoặc NC (Thường đóng) theo sơ đồ mạch điều khiển.
Bước 5: Kiểm tra vận hành - Cấp nguồn kiểm tra độ sáng của đèn LED và nhấn thử để xác nhận độ nhạy của tiếp điểm.

Sản phẩm sử dụng chung và tương thích

Để hoàn thiện hệ thống điều khiển công nghiệp, quý khách nên kết hợp với:

Khối tiếp điểm bổ sung: NP2-BE101 (NO) hoặc NP2-BE102 (NC) để mở rộng số lượng tiếp điểm.
Relay trung gian hoặc Contactor CHINT để điều khiển các tải công suất lớn.
Nút nhấn khẩn cấp (Emergency Stop) chuẩn D22 để đảm bảo an toàn tuyệt đối cho hệ thống.

Ứng dụng thực tế của sản phẩm

Nút nhấn CHINT NP2-EW3165 được ứng dụng rộng rãi trong nhiều lĩnh vực:

Tủ điện điều khiển: Làm nút Start/Stop cho động cơ, máy bơm, máy nén khí trong nhà máy.
Dây chuyền sản xuất tự động: Điều khiển băng tải, hệ thống đóng gói, phân loại sản phẩm trong nhà máy thực phẩm, điện tử.
Hệ thống HVAC: Làm bảng điều khiển trung tâm cho hệ thống thông gió và điều hòa không khí công nghiệp.
Xử lý nước thải: Lắp đặt trong các tủ điều khiển bơm tại các trạm xử lý nước.

Câu hỏi thường gặp (FAQ)

1. Nút nhấn này có thể dùng trực tiếp với điện 220V không?

Không. Đèn LED của model này chỉ chịu được điện áp 24VAC/24VDC. Nếu cấp nguồn 220V, đèn LED sẽ bị cháy ngay lập tức.

2. Sự khác biệt giữa nhấn nhả (Momentary) và nhấn giữ (Latching) là gì?

Nhấn nhả sẽ quay về trạng thái ban đầu ngay khi bạn buông tay; nhấn giữ sẽ giữ nguyên trạng thái cho đến khi được nhấn lần nữa.

3. Tiếp điểm 1NO + 1NC hoạt động như thế nào?

NO (Thường mở) sẽ đóng mạch khi nhấn; NC (Thường đóng) sẽ ngắt mạch khi nhấn. Điều này cho phép bạn vừa bật thiết bị A vừa tắt thiết bị B cùng một lúc.

4. Sản phẩm có chống nước không?

Với cấp bảo vệ IP40, sản phẩm chỉ chống bụi cơ bản và KHÔNG chống nước. Quý khách bắt buộc phải lắp trong tủ điện kín để đảm bảo tuổi thọ.

5. Tôi có thể thay đổi màu sắc đèn LED không?

Model NP2-EW3165 có đèn màu trắng cố định. Nếu cần màu Xanh, Đỏ hoặc Vàng, vui lòng chọn các mã sản phẩm khác trong dòng NP2.

6. Tôi muốn lắp thêm tiếp điểm thì làm thế nào?

Dòng NP2 cho phép tháo rời và lắp thêm các khối tiếp điểm phụ như NP2-BE101 hoặc NP2-BE102 vào thân nút rất dễ dàng.

7. Kích thước lỗ khoét chính xác là bao nhiêu?

Kích thước chuẩn là 22.3mm, hoàn toàn tương thích với mọi thiết bị chuẩn D22 trên thị trường.
