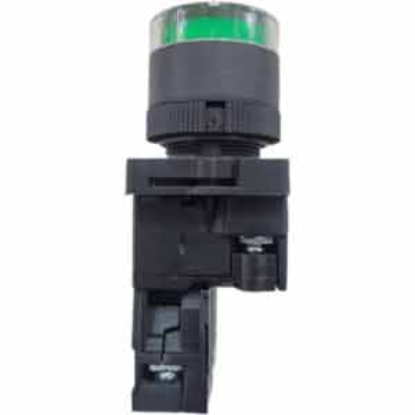

Nút Nhấn Có Đèn CHINT NP2-EW3361 | 24V LED Xanh, 1NO, Phi 22mm Nhấn Nhả

Model: NP2-EW3361 (24V LED)
Màu sắc: Xanh lá (Green) - Tín hiệu START/Sẵn sàng
Điện áp đèn: 24VAC/24VDC (Siêu sáng, tiết kiệm điện)
Tiếp điểm: 1NO (Thường mở)
Kiểu tác động: Nhấn nhả (Momentary)
Kích thước lắp đặt: Phi 22mm (Chuẩn công nghiệp)
Thương hiệu: CHINT chính hãng phân phối bởi AUT VN

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: NP2-EW3361 24V LED

Tải xuống mẫu

Giá cũ: 70.200 ₫

Giá bán: 56.160 ₫

Số lượng:

Giới thiệu Nút nhấn có đèn CHINT NP2-EW3361 24V LED chính hãng

Trong các hệ thống điều khiển công nghiệp hiện đại, việc giám sát trạng thái thiết bị một cách trực quan là yếu tố sống còn để đảm bảo an toàn và hiệu suất vận hành. Nút nhấn có đèn CHINT NP2-EW3361 là dòng sản phẩm cao cấp tích hợp hoàn hảo giữa chức năng điều khiển cơ học và chức năng hiển thị trạng thái bằng đèn LED. Với dải điện áp 24V chuyên dụng cho các mạch điều khiển PLC, Relay và Sensor, sản phẩm giúp người vận hành nhận diện tức thì trạng thái "Sẵn sàng" hoặc "Khởi động". Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết chất lượng và độ bền vượt trội cho mọi tủ điện công nghiệp.

Điểm nổi bật của sản phẩm

Tích hợp 2 trong 1 thông minh: Kết hợp vừa là nút nhấn điều khiển, vừa là đèn báo trạng thái, giúp tiết kiệm không gian mặt tủ điện và tối ưu thiết kế.
Công nghệ LED siêu sáng: Sử dụng chip LED màu xanh lá hiện đại, cho độ sáng cao, tuổi thọ cực dài và hoạt động ổn định ở cả nguồn 24VAC lẫn 24VDC.
Thiết kế bền bỉ chuẩn công nghiệp: Vỏ vật liệu cao cấp chống va đập, chịu nhiệt tốt trong môi trường nhà xưởng khắc nghiệt (-30°C đến 70°C).
Kích thước lắp đặt chuẩn quốc tế: Đường kính lỗ khoan $\Phi$ 22.3mm, dễ dàng thay thế và lắp đặt cho hầu hết các loại tủ điện hiện nay.
Phản hồi tác động tức thời: Cơ chế nhấn nhả (Momentary) cực kỳ nhạy, đảm bảo gửi tín hiệu chính xác cho các lệnh khởi động (Start) hoặc Reset hệ thống.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Mã sản phẩm (Model)	NP2-EW3361 24V LED
Thương hiệu	CHINT
Điện áp nguồn đèn	24VAC / 24VDC
Màu sắc hiển thị	Xanh lá (Green)
Cấu hình tiếp điểm	1NO (Thường mở)
Kiểu tác động	Nhấn nhả (Momentary)
Đường kính lỗ lắp đặt	$\Phi$ 22.3mm
Khả năng chịu tải	3A / 240VAC
Cấp bảo vệ	IP40
Tiêu chuẩn tuân thủ	IEC, EN

Nguồn tham khảo: CHINT Global Official

Lợi ích khi sử dụng NP2-EW3361 cho hệ thống của bạn

Tối ưu hóa an toàn: Màu xanh lá giúp kỹ thuật viên nhận diện ngay lập tức trạng thái "Sẵn sàng" hoặc "Cho phép chạy", giảm thiểu tối đa sai sót trong thao tác vận hành.
Tiết kiệm chi phí bảo trì: Công nghệ đèn LED thay thế hoàn toàn bóng đèn sợi đốt cũ, giúp kéo dài tuổi thọ thiết bị và giảm tần suất dừng máy để thay thế linh kiện.
Lắp đặt linh hoạt & nhanh chóng: Thiết kế chuẩn hóa giúp việc thi công tủ điện trở nên chuyên nghiệp, dễ dàng tương thích với nhiều loại thiết bị hiện nay.
Độ tin cậy tuyệt đối: Sản phẩm từ thương hiệu CHINT đảm bảo hoạt động ổn định, ít nhiễu trong môi trường điện từ mạnh của nhà máy.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị bề mặt lắp đặt - Sử dụng mũi khoan chuyên dụng phi 22.3mm để tạo lỗ trên mặt tủ điện.
Bước 2: Cố định thiết bị - Đưa nút nhấn vào lỗ khoan, sau đó vặn chặt đai ốc từ phía sau mặt tủ để đảm bảo nút không bị lỏng khi tác động lực.
Bước 3: Đấu nối nguồn đèn LED - Kết nối dây nguồn 24VAC hoặc 24VDC vào các chân cấp nguồn dành riêng cho đèn LED của nút nhấn.
Bước 4: Đấu nối tiếp điểm điều khiển - Kết nối cặp tiếp điểm 1NO vào mạch điều khiển (ví dụ: chân Input của PLC hoặc cuộn Coil của Relay/Contactor).
Bước 5: Kiểm tra vận hành - Cấp điện cho hệ thống, nhấn nút để kiểm tra sự đóng mạch của tiếp điểm và quan sát đèn LED hiển thị.

Sản phẩm sử dụng chung (isRelatedTo)

Khối tiếp điểm rời: NP2-BE101 (1NO) hoặc NP2-BE102 (1NC) để tùy biến số lượng tiếp điểm.
Dòng nút nhấn đồng bộ: Các màu Đỏ (Stop), Vàng (Caution) thuộc series NP2 của CHINT.
Thiết bị điều khiển chính: PLC Siemens, Mitsubishi, LS, hoặc các dòng Relay trung gian Omron.

Ứng dụng thực tế (Application)

Hệ thống băng tải: Làm nút nhấn START khởi động động cơ băng chuyền.
Máy công cụ CNC/Máy dập: Tích hợp vào bảng điều khiển vận hành máy.
Tủ điện phân phối (MSB/DB): Làm nút nhấn điều khiển các nhánh tải hoặc đèn báo hiệu trạng thái nguồn.
Tự động hóa nhà máy: Sử dụng rộng rãi trong các mạch logic điều khiển máy móc tự động.

Câu hỏi thường gặp (FAQ)

1. Nút nhấn NP2-EW3361 dùng điện áp bao nhiêu cho đèn?
Đèn LED của sản phẩm hoạt động ổn định với điện áp 24VAC hoặc 24VDC.

2. Tiếp điểm 1NO có nghĩa là gì?
1NO (Normally Open) là tiếp điểm thường mở. Khi ở trạng thái bình thường, mạch sẽ hở. Khi nhấn nút, tiếp điểm đóng lại giúp dòng điện chạy qua.

3. Sản phẩm có chống nước không?
Sản phẩm đạt chuẩn IP40 (chống vật thể rắn > 1mm). Sản phẩm không có khả năng chống nước, nên tránh lắp đặt ở nơi tiếp xúc trực tiếp với chất lỏng hoặc ngoài trời.

4. Tôi có thể dùng nguồn 220V cho đèn LED này được không?
Tuyệt đối KHÔNG. Cấp nguồn 220V vào đèn 24V sẽ gây cháy đèn ngay lập tức. Hãy kiểm tra kỹ nguồn điện trước khi đấu nối.

5. Tại sao nên chọn màu xanh lá cho nút này?
Theo tiêu chuẩn kỹ thuật, màu xanh lá đại diện cho lệnh START, trạng thái AN TOÀN hoặc SẴN SÀNG.

6. Kiểu nhấn nhả (Momentary) hoạt động như thế nào?
Nút nhấn sẽ chỉ giữ trạng thái đóng khi có lực nhấn. Ngay khi bạn buông tay, nút sẽ tự động nảy về vị trí ban đầu và ngắt tín hiệu.

7. Tôi có thể thay thế tiếp điểm 1NO thành 1NC không?
Có, bạn có thể mua thêm khối tiếp điểm rời NP2-BE102 (1NC) để lắp thêm hoặc thay thế.

8. Kích thước lỗ khoan chuẩn là bao nhiêu?
Bạn nên sử dụng mũi khoan phi 22.3mm để đảm bảo nút được lắp vừa khít và chắc chắn.

9. Tuổi thọ của đèn LED là bao lâu?
Đèn LED CHINT có tuổi thọ rất cao, lên đến hơn 50.000 giờ hoạt động liên tục.

10. AUT VN có cung cấp CO/CQ cho sản phẩm này không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ chính hãng cho các đơn hàng dự án.

11. Nút nhấn này có gây nhiễu cho PLC không?
Sản phẩm đạt chuẩn IEC, hoạt động rất ổn định. Để an toàn nhất cho mạch PLC nhạy cảm, bạn nên đi kèm Relay trung gian.

12. Mua hàng tại AUT VN có được bảo hành không?
Tất cả sản phẩm CHINT tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn nhà sản xuất.
