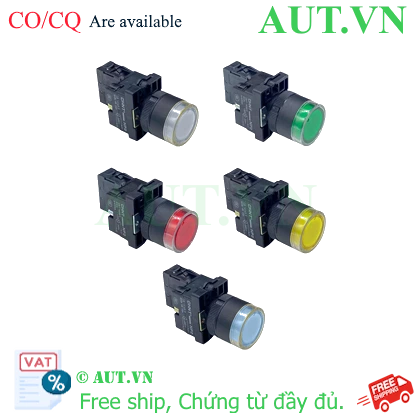

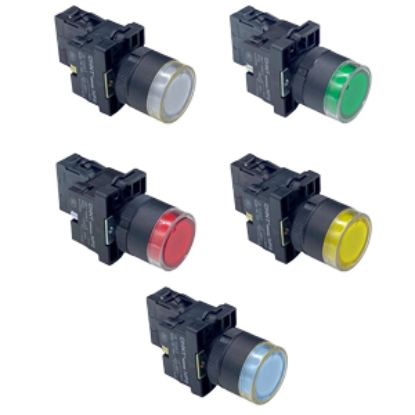

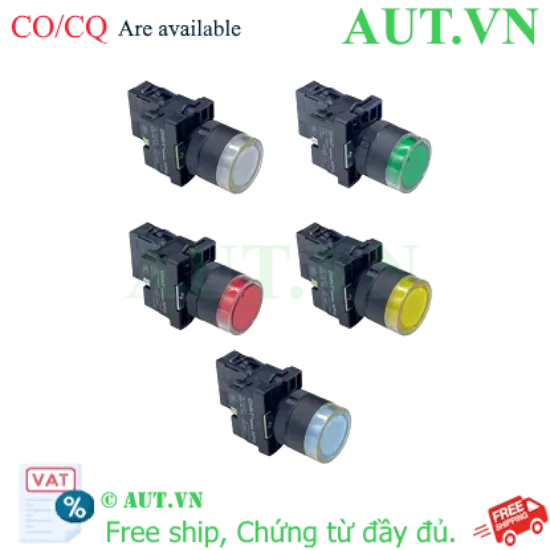

Giới thiệu Nút Nhấn Có Đèn CHINT NP2-EW3461
Nút nhấn có đèn CHINT NP2-EW3461 là giải pháp điều khiển chuyên nghiệp được thiết kế để vận hành và giám sát trạng thái hệ thống trong các tủ điện công nghiệp. Với sự kết hợp giữa cơ chế nhấn nhả (momentary) và đèn báo LED đỏ 24V, sản phẩm giúp người vận hành nhận diện trạng thái máy móc một cách trực quan, nhanh chóng, từ đó hạn chế tối đa các sai sót trong quá trình vận hành. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo đạt các tiêu chuẩn kỹ thuật quốc tế khắt khe nhất.
Điểm nổi bật của Nút Nhấn NP2-EW3461
- Hiển thị trạng thái thông minh: Đèn LED đỏ cường độ sáng cao giúp dễ dàng quan sát trạng thái hoạt động ngay cả trong môi trường thiếu sáng.
- Độ bền công nghiệp: Vỏ ngoài chế tạo từ vật liệu nhựa kỹ thuật cao cấp, có khả năng chịu nhiệt và chống va đập mạnh.
- Lắp đặt chuẩn hóa: Kích thước lỗ khoan Φ22.3mm là tiêu chuẩn toàn cầu, giúp việc thay thế và lắp đặt trên các panel tủ điện trở nên cực kỳ dễ dàng.
- Vận hành tin cậy: Cơ chế tiếp điểm 1NO (Thường mở) hoạt động cực kỳ nhạy bén, lý tưởng cho các lệnh khởi động (Start) hoặc gửi tín hiệu điều khiển về PLC.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Mã sản phẩm |
NP2-EW3461 |
| Điện áp định mức đèn (LED) |
24VAC / 24VDC |
| Màu sắc đèn báo |
Đỏ (Red) |
| Kiểu tác động |
Nhấn nhả (Momentary) |
| Cấu hình tiếp điểm |
1NO (Thường mở) |
| Đường kính lỗ lắp đặt |
Φ 22.3mm |
| Đường kính đầu nút nhấn |
Φ 30mm |
| Khả năng chịu tải tối đa |
3A tại 240VAC (Tải trở) |
| Cấp bảo vệ |
IP40 |
| Tiêu chuẩn đáp ứng |
IEC 60947-5-1, EN 60947-5-1 |
Lợi ích khi sử dụng Nút Nhấn CHINT NP2-EW3461
- Tăng cường an toàn lao động: Đèn báo LED giúp người vận hành nhận biết tức thì trạng thái hệ thống, giảm thiểu nguy cơ thao tác sai trong môi trường công nghiệp phức tạp.
- Tiết kiệm chi phí bảo trì: Công nghệ LED hiện đại có tuổi thọ cực cao và tiêu thụ điện năng cực thấp, giúp giảm tần suất thay thế linh kiện.
- Tính linh hoạt cao: Thiết kế module cho phép dễ dàng kết hợp với các khối tiếp điểm khác nhau để đáp ứng mọi yêu cầu mạch điều khiển.
- Hoạt động ổn định: Đảm bảo tín hiệu điều khiển chính xác ngay cả trong môi trường có độ nhiễu điện cao.
Hướng dẫn lắp đặt Nút Nhấn NP2-EW3461 (How-to)
- Bước 1: Khoan lỗ lắp đặt - Sử dụng mũi khoan chuyên dụng kích thước 22.3mm để tạo lỗ trên bề mặt panel hoặc tủ điện.
- Bước 2: Cố định thân nút - Đưa thân nút nhấn qua lỗ đã khoan, sau đó lắp đai ốc phía sau và siết chặt để đảm bảo nút không bị lỏng.
- Bước 3: Lắp đặt khối tiếp điểm - Gắn khối tiếp điểm 1NO vào phần khớp nối phía sau thân nút nhấn.
- Bước 4: Đấu nối dây điện - Nối nguồn 24V vào chân đèn LED; nối dây tín hiệu điều khiển vào hai cực của tiếp điểm 1NO theo sơ đồ mạch điện.
- Bước 5: Kiểm tra vận hành - Cấp nguồn kiểm tra đèn LED có sáng không và nhấn thử để xác nhận tiếp điểm đóng/mở chính xác.
Sản phẩm phối hợp sử dụng (isRelatedTo)
Để xây dựng hệ thống điều khiển hoàn chỉnh và chuyên nghiệp, quý khách nên kết hợp cùng:
- Khối tiếp điểm CHINT NP2-BE101: Bổ sung thêm tiếp điểm NO cho các mạch điều khiển song song.
- Khối tiếp điểm CHINT NP2-BE102: Bổ sung tiếp điểm NC (Thường đóng) cho các mạch ngắt/dừng khẩn cấp.
- Relay/Contactor CHINT: Sử dụng để trung chuyển dòng điện khi nút nhấn điều khiển các tải công suất lớn.
- Tủ điện điều khiển AUT VN: Giải pháp tủ điện đóng sẵn, chuẩn hóa công nghiệp.
Ứng dụng thực tế của sản phẩm (Application)
Nút nhấn NP2-EW3461 được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Máy công cụ CNC: Sử dụng làm nút khởi động, reset hệ thống.
- Dây chuyền sản xuất tự động: Điều khiển băng tải, các cơ cấu chấp hành trong nhà máy.
- Hệ thống xử lý nước: Điều khiển bơm và giám sát trạng thái hoạt động qua đèn báo.
- Tủ điện phân phối: Làm nút lệnh điều khiển các thiết bị điện trong tòa nhà hoặc nhà xưởng.
Câu hỏi thường gặp (FAQ)
1. Nút nhấn NP2-EW3461 dùng điện áp bao nhiêu cho đèn?
Đèn LED của sản phẩm này hoạt động với điện áp định mức 24VAC hoặc 24VDC.
2. Chức năng "Nhấn nhả" hoạt động như thế nào?
Khi bạn nhấn nút, tiếp điểm sẽ đóng lại; ngay khi bạn buông tay, nút sẽ tự động nảy về vị trí cũ và tiếp điểm sẽ mở ra.
3. Tiếp điểm 1NO là gì?
1NO (Normally Open) là 1 tiếp điểm Thường Mở. Trong trạng thái bình thường mạch sẽ hở, khi nhấn nút mạch mới đóng lại để dẫn điện.
4. Tôi có cần mua thêm khối tiếp điểm không?
Dòng NP2 của CHINT thường tách rời thân nút và khối tiếp điểm. Để có mạch đóng/ngắt, bạn cần chọn mua thêm khối tiếp điểm như NP2-BE101 hoặc NP2-BE102.
5. Kích thước lỗ khoan cho sản phẩm này là bao nhiêu?
Sản phẩm sử dụng tiêu chuẩn phi 22mm, bạn nên sử dụng mũi khoan lỗ 22.3mm để lắp đặt vừa vặn nhất.
6. Có thể dùng nút này để điều khiển trực tiếp tải lớn như động cơ không?
Không nên. Bạn nên dùng nút nhấn để điều khiển cuộn hút của Relay hoặc Contactor để đảm bảo độ bền và an toàn cho nút nhấn.
7. Sản phẩm có khả năng chống nước không?
Sản phẩm đạt chuẩn IP40, chuyên dùng trong môi trường khô ráo hoặc trong tủ điện. Nếu dùng ở nơi ẩm ướt, cần lắp trong vỏ bảo vệ chuyên dụng.
8. Mua hàng tại AUT VN có được đảm bảo chính hãng không?
Chắc chắn. AUT VN cam kết cung cấp hàng CHINT chính hãng 100%, đầy đủ CO/CQ và hóa đơn VAT.
9. Màu đèn LED của mã này là màu gì?
Mã NP2-EW3461 có đèn báo màu Đỏ (Red).
10. Chính sách bảo hành của sản phẩm như thế nào?
Sản phẩm được bảo hành theo tiêu chuẩn chính hãng của CHINT thông qua AUT VN.
Nguồn tham khảo: Chint Global Official
