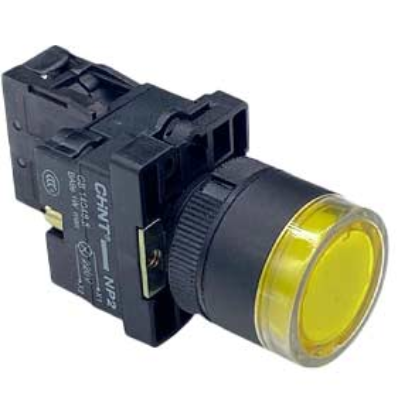

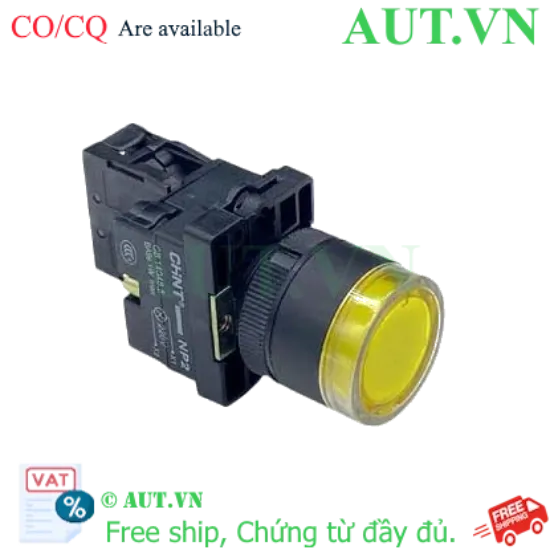

Giới thiệu về Nút nhấn có đèn CHINT NP2-EW3561 230V LED
Nút nhấn có đèn CHINT NP2-EW3561 là giải pháp điều khiển công nghiệp chuyên dụng, kết hợp giữa chức năng tác động nhấn nhả và đèn báo trạng thái LED màu vàng. Với khả năng hoạt động ổn định ở điện áp 230V, sản phẩm này là lựa chọn lý tưởng cho các tủ điện điều khiển, máy móc công nghiệp yêu cầu độ chính xác và độ bền cao. Được phân phối chính hãng bởi AUT VN, sản phẩm đảm bảo tiêu chuẩn kỹ thuật khắt khe nhất cho mọi hệ thống tự động hóa.
Điểm nổi bật của sản phẩm
- Hiển thị trực quan: Đèn LED màu vàng siêu sáng giúp người vận hành dễ dàng nhận biết trạng thái thiết bị ngay cả trong môi trường thiếu sáng.
- Thiết kế tối ưu: Kích thước lắp đặt chuẩn D22mm phổ biến, dễ dàng thay thế và lắp đặt vào các bảng điều khiển (Panel mounting).
- Độ bền công nghiệp: Vỏ và vòng bezel bằng nhựa Plastic cao cấp, chịu được tác động môi trường, đảm bảo tuổi thọ lâu dài.
- Vận hành linh hoạt: Kiểu nhấn nhả (momentary) cho phép điều khiển tức thời, an toàn cho các mạch khởi động hoặc reset hệ thống.
Bảng thông số kỹ thuật chi tiết
| Thông số | Chi tiết kỹ thuật |
|---|
| Model | NP2-EW3561 230V LED |
| Hãng sản xuất | CHINT |
| Điện áp nguồn đèn | 230VAC, 230VDC |
| Màu sắc đèn/nút | Vàng |
| Loại đèn | LED |
| Tiếp điểm | 1NO (Thường mở) |
| Kiểu tác động | Nhấn nhả (Momentary) |
| Kích thước lỗ lắp | $\Phi$ 22.3mm |
| Kích thước đầu nút | $\Phi$ 30mm |
| Chất liệu vỏ/Bezel | Plastic / Plastic |
| Công suất tiếp điểm | 3A at 240VAC (Tải thuần trở) |
| Cấp bảo vệ | IP40 |
| Nhiệt độ hoạt động | -30...70°C |
| Tiêu chuẩn | IEC, EN |
Lợi ích khi sử dụng Nút nhấn CHINT NP2-EW3561
- Tăng tính an toàn: Đèn báo giúp cảnh báo trạng thái vận hành, giảm thiểu sai sót trong thao tác.
- Tiết kiệm chi phí: Tuổi thọ LED cao giúp giảm tần suất thay thế linh kiện.
- Lắp đặt nhanh chóng: Cấu trúc khối tiếp điểm có thể tháo rời (Removable contact block) giúp việc bảo trì cực kỳ dễ dàng.
Hướng dẫn sử dụng và lắp đặt (How-to)
- Bước 1: Khoan lỗ trên mặt tủ điện với đường kính chuẩn $\Phi$ 22.3mm.
- Bước 2: Lắp nút nhấn NP2-EW3561 xuyên qua lỗ khoan, điều chỉnh cho cân đối.
- Bước 3: Siết chặt vòng đệm và đai ốc phía sau để cố định nút nhấn vào panel.
- Bước 4: Đấu nối dây nguồn 230V vào hai cực của đèn LED và đấu nối tiếp điểm 1NO vào mạch điều khiển theo sơ đồ.
- Bước 5: Kiểm tra lại các mối nối và vận hành thử để đảm bảo đèn sáng và tiếp điểm đóng/ngắt chính xác.
Sản phẩm sử dụng chung (isRelatedTo)
Để tối ưu hóa hệ thống, bạn có thể kết hợp NP2-EW3561 với các khối tiếp điểm rời của CHINT như:
- Khối tiếp điểm NP2-BE101 (1NO)
- Khối tiếp điểm NP2-BE102 (1NC)
- Các dòng nút nhấn không đèn NP2 series để đồng bộ thẩm mỹ tủ điện.
Ứng dụng thực tế (Application)
- Sử dụng làm nút nhấn Start/Stop cho các động cơ điện trong công nghiệp.
- Lắp đặt trong tủ điện phân phối, tủ điều khiển PLC.
- Sử dụng làm nút nhấn báo hiệu trạng thái lỗi hoặc chờ trong các dây chuyền sản xuất.
- Ứng dụng trong các hệ thống điều khiển chiếu sáng công cộng.
Câu hỏi thường gặp (FAQ)
1. Nút nhấn NP2-EW3561 là loại nhấn giữ hay nhấn nhả?
Đây là loại nút nhấn nhả (momentary), tức là tiếp điểm chỉ đóng khi bạn nhấn và sẽ tự động nhả ra khi buông tay.
2. Đèn LED của sản phẩm này dùng điện áp bao nhiêu?
Đèn LED được thiết kế cho nguồn cấp 230VAC hoặc 230VDC.
3. 1NO có nghĩa là gì?
1NO (Normally Open) nghĩa là nút nhấn có 1 cặp tiếp điểm thường mở. Khi nhấn nút, mạch sẽ được đóng lại.
4. Sản phẩm có chống nước không?
Sản phẩm đạt chuẩn IP40, bảo vệ chống vật thể rắn lớn hơn 1mm, không có khả năng chống nước. Nếu dùng môi trường ẩm ướt, bạn cần lắp thêm nắp che.
5. Tôi có thể thay thế khối tiếp điểm không?
Có, NP2-EW3561 hỗ trợ khối tiếp điểm tháo rời, bạn có thể thay thế bằng NP2-BE101 hoặc NP2-BE102 tùy nhu cầu.
6. Kích thước lỗ khoan chuẩn là bao nhiêu?
Kích thước lỗ lắp đặt chuẩn là $\Phi$ 22.3mm.
7. Màu vàng của nút nhấn có tác dụng gì?
Theo tiêu chuẩn công nghiệp, màu vàng thường được dùng để cảnh báo hoặc biểu thị trạng thái chờ/không bình thường.
8. Sản phẩm này có bền không?
Được chế tạo từ nhựa Plastic kỹ thuật và đạt tiêu chuẩn IEC/EN, sản phẩm có độ bền cơ học và điện cao trong môi trường công nghiệp.
9. AUT VN có cung cấp CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ cho mọi sản phẩm CHINT chính hãng.
10. Bảo hành sản phẩm này như thế nào?
Sản phẩm được bảo hành chính hãng theo chính sách của CHINT.
Nguồn tham khảo: CHINT Global Official
