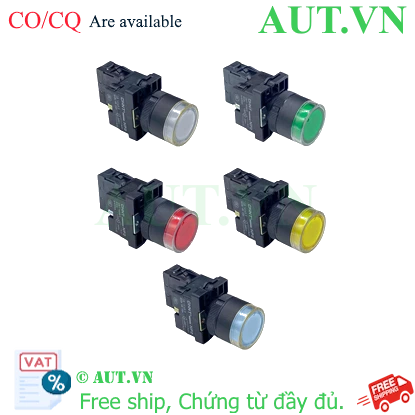

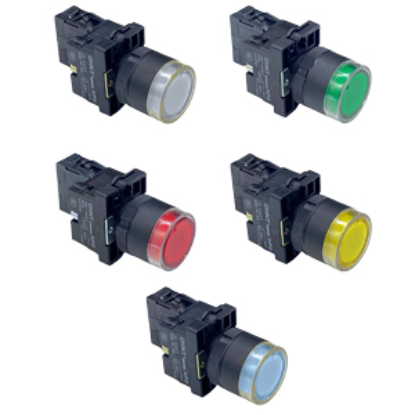

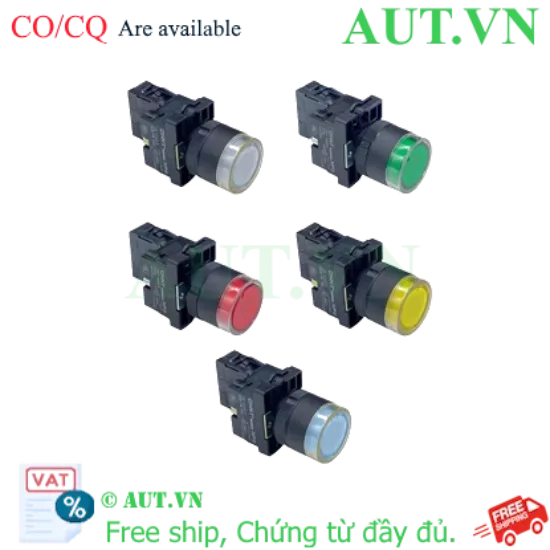

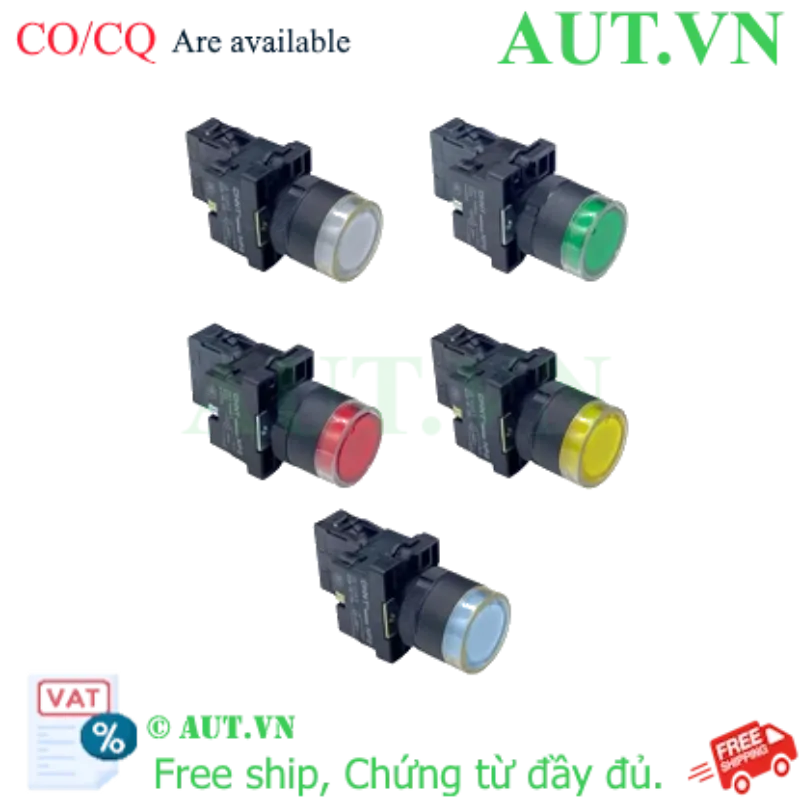

Nút Nhấn Có Đèn CHINT NP2-EW3561 | Nhấn Nhả, 24V LED, Phi 22mm Vàng

Thương hiệu: CHINT (Chính hãng)
Kiểu tác động: Nhấn nhả (Momentary)
Điện áp đèn: 24VAC/VDC - LED tiết kiệm điện
Tiếp điểm: 1NO (Thường mở)
Kích thước lắp đặt: Phi 22mm (D22)
Màu sắc: Vàng (Yellow)
Chất liệu: Nhựa cao cấp, bền bỉ trong môi trường công nghiệp

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: NP2-EW3561 24V LED

Tải xuống mẫu

Giá cũ: 70.200 ₫

Giá bán: 56.160 ₫

Số lượng:

Giới thiệu về Nút Nhấn Có Đèn CHINT NP2-EW3561 24V LED

Nút nhấn có đèn CHINT NP2-EW3561 là thiết bị điều khiển công nghiệp chất lượng cao, được thiết kế để tích hợp vào các tủ điện, bảng điều khiển máy móc. Với cơ chế nhấn nhả (momentary) và tích hợp đèn LED báo hiệu màu vàng, sản phẩm giúp người vận hành dễ dàng theo dõi trạng thái hoạt động của hệ thống một cách trực quan và chính xác. Được sản xuất bởi CHINT - thương hiệu hàng đầu về thiết bị điện, NP2-EW3561 đảm bảo độ bền cao và vận hành ổn định trong môi trường công nghiệp khắc nghiệt.

Điểm nổi bật của sản phẩm

Tín hiệu trực quan: Đèn LED màu vàng siêu sáng, giúp nhận diện trạng thái thiết bị từ xa.
Độ bền vượt trội: Vỏ nhựa Plastic cao cấp, chống mài mòn và chịu nhiệt tốt.
Lắp đặt dễ dàng: Kích thước chuẩn D22 phù hợp với hầu hết các loại tủ điện tiêu chuẩn hiện nay.
Vận hành linh hoạt: Cơ chế nhấn nhả nhạy, tuổi thọ cơ học cao.
An toàn tuyệt đối: Đáp ứng các tiêu chuẩn quốc tế IEC và EN về an toàn điện.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	NP2-EW3561 24V LED
Hãng sản xuất	CHINT
Loại nút nhấn	Nút nhấn có đèn, loại nhấn nhả
Nguồn cấp đèn LED	24VAC / 24VDC
Màu sắc nút & đèn	Vàng
Tiếp điểm	1NO (Thường mở)
Kích thước lỗ lắp đặt	Φ22.3mm
Kích thước đầu nút	Φ30mm
Chất liệu vỏ & Bezel	Plastic (Nhựa cao cấp)
Kiểu lắp đặt	Panel mounting (Flush mounting)
Công suất tiếp điểm	3A tại 240VAC (Tải thuần trở)
Cấp bảo vệ	IP40
Nhiệt độ vận hành	-30°C đến 70°C
Tiêu chuẩn	IEC, EN

Nguồn tham khảo: CHINT Global Official

Lợi ích khi sử dụng CHINT NP2-EW3561

Tối ưu hóa vận hành: Giảm thiểu sai sót trong điều khiển nhờ đèn báo trạng thái rõ ràng.
Tiết kiệm chi phí: Tuổi thọ LED dài, ít phải thay thế, giá thành hợp lý so với hiệu năng.
Tăng tính thẩm mỹ: Thiết kế hiện đại, đồng bộ cho hệ thống tủ điện công nghiệp.

Hướng dẫn lắp đặt và sử dụng

Bước 1: Khoan lỗ trên mặt panel với đường kính chuẩn 22.3mm.
Bước 2: Đưa thân nút nhấn qua lỗ khoan, căn chỉnh cho phẳng với bề mặt.
Bước 3: Siết chặt vòng đệm và đai ốc phía sau để cố định nút nhấn.
Bước 4: Đấu nối dây nguồn 24V vào hai cực của đèn LED và đấu nối tiếp điểm 1NO vào mạch điều khiển theo sơ đồ.
Bước 5: Kiểm tra nguồn điện và nhấn thử để đảm bảo nút hoạt động và đèn sáng đúng yêu cầu.

Sản phẩm thường sử dụng chung

Khối tiếp điểm rời: NP2-BE101, NP2-BE102 để mở rộng chức năng.
Bộ nguồn DC 24V: Cung cấp nguồn cho đèn LED.
Tủ điện điều khiển, relay trung gian, khởi động từ CHINT.

Ứng dụng thực tế

Sản phẩm được ứng dụng rộng rãi trong:

Hệ thống điều khiển động cơ, băng tải trong nhà máy.
Nút nhấn khởi động hoặc nút nhấn cảnh báo tạm thời.
Bảng điều khiển máy CNC, máy đóng gói, thiết bị tự động hóa.
Hệ thống tín hiệu đèn báo trong các tủ điện phân phối.

Câu hỏi thường gặp (FAQ)

1. NP2-EW3561 là nút nhấn nhả hay nút nhấn giữ?
Đây là loại nút nhấn nhả (Momentary), nghĩa là tiếp điểm chỉ đóng khi bạn nhấn giữ và sẽ tự động nhả ra khi bạn buông tay.

2. Đèn LED của sản phẩm dùng điện áp bao nhiêu?
Đèn LED sử dụng điện áp 24VAC hoặc 24VDC.

3. Tôi có thể thay đổi tiếp điểm 1NO thành 1NC được không?
Có, bạn có thể thay thế khối tiếp điểm (contact block) bằng các mã tương ứng như NP2-BE101 hoặc NP2-BE102.

4. Sản phẩm này có chống nước không?
Sản phẩm đạt chuẩn IP40, phù hợp cho môi trường trong nhà, không tiếp xúc trực tiếp với tia nước mạnh.

5. Màu vàng của nút nhấn có ý nghĩa gì trong công nghiệp?
Thông thường màu vàng được dùng cho các chức năng cảnh báo, trạng thái chờ hoặc các lệnh đặc biệt cần lưu ý.

6. Kích thước lỗ khoan chuẩn để lắp nút nhấn này là bao nhiêu?
Kích thước lỗ khoan chuẩn là 22.3mm.

7. Tuổi thọ của đèn LED trong nút nhấn là bao lâu?
Đèn LED có tuổi thọ rất cao, thường đạt hàng chục ngàn giờ hoạt động liên tục.

8. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ cho sản phẩm CHINT chính hãng.

9. Có thể dùng điện 220V trực tiếp cho đèn này không?
Tuyệt đối KHÔNG. Bạn phải dùng nguồn 24V, nếu dùng 220V sẽ gây cháy đèn LED ngay lập tức.

10. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính hãng của CHINT.
