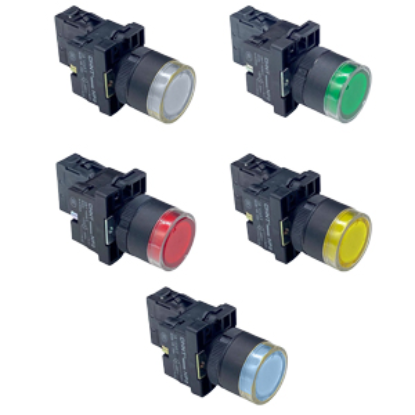

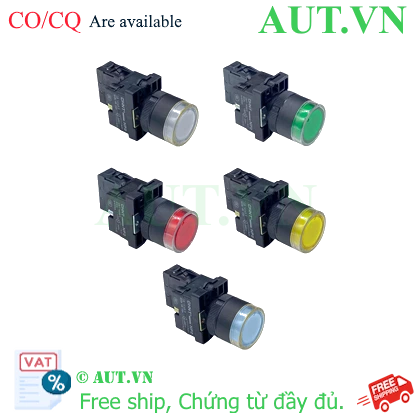

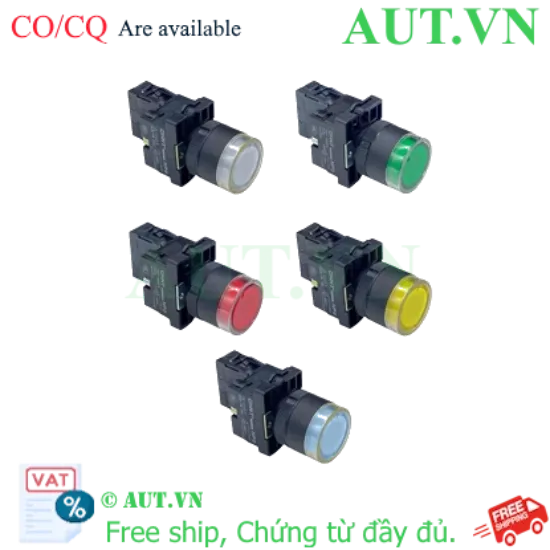

Nút Nhấn Có Đèn CHINT NP2-EW3565 24V LED Vàng, 1NO+1NC, Phi 22mm Nhấn Nhả

Thương hiệu: CHINT (Chính hãng)
Model: NP2-EW3565 24V LED (Màu Vàng)
Cấu hình tiếp điểm: 1NO + 1NC (Tích hợp kép)
Kiểu tác động: Nhấn nhả (Momentary)
Kích thước lắp đặt: Phi 22mm (Chuẩn công nghiệp)
Điện áp đèn LED: 24VAC / 24VDC

nhà chế tạo: Chint

SKU: NP2-EW3565 24V LED

Tải xuống mẫu

Giá cũ: 131.100 ₫

Giá bán: 104.880 ₫

Số lượng:

Giới thiệu Nút nhấn có đèn CHINT NP2-EW3565 24V LED

Trong các hệ thống điều khiển tự động hóa hiện đại, việc nhận diện trạng thái thiết bị một cách tức thời là yếu tố then chốt để đảm bảo an toàn vận hành. Nút nhấn có đèn CHINT NP2-EW3565 là giải pháp điều khiển cao cấp, được thiết kế chuyên biệt cho các bảng điều khiển và tủ điện công nghiệp. Với cơ chế nhấn nhả (momentary) linh hoạt kết hợp cùng đèn LED màu vàng sắc nét, sản phẩm giúp người vận hành tương tác chính xác, giảm thiểu tối đa các sai sót trong quá trình thao tác. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết đạt các tiêu chuẩn kỹ thuật quốc tế khắt khe nhất.

Điểm nổi bật của nút nhấn CHINT NP2-EW3565

Chỉ báo trạng thái thông minh: Hệ thống đèn LED 24V màu vàng giúp cảnh báo và nhận diện trạng thái hoạt động ngay cả trong môi trường thiếu sáng.
Cấu hình tiếp điểm kép 1NO + 1NC: Cho phép tích hợp linh hoạt vào nhiều sơ đồ mạch phức tạp, vừa dùng để kích hoạt lệnh (Start), vừa dùng để báo hiệu hoặc ngắt tín hiệu (Stop/Alarm).
Chuẩn lắp đặt Phi 22mm (D22): Kích thước tiêu chuẩn toàn cầu, đảm bảo tính tương thích cao, dễ dàng lắp đặt hoặc thay thế trên mọi loại mặt tủ điện hiện nay.
Độ bền cơ học vượt trội: Vỏ nhựa kỹ thuật cao cấp có khả năng chống va đập, chống ăn mòn và hoạt động ổn định trong dải nhiệt độ rộng từ -30°C đến 70°C.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Model	NP2-EW3565 24V LED
Thương hiệu	CHINT (Chính hãng)
Điện áp nguồn LED	24VAC / 24VDC
Đường kính lỗ lắp	Φ22.3mm
Màu sắc đèn	Vàng (Yellow)
Cấu hình tiếp điểm	1NO + 1NC
Kiểu tác động	Nhấn nhả (Momentary)
Dòng định mức tiếp điểm	3A tại 240VAC (Tải trở)
Cấp bảo vệ	IP40
Tiêu chuẩn kỹ thuật	IEC, EN

Lợi ích khi sử dụng Nút nhấn CHINT NP2-EW3565

Tối ưu an toàn vận hành: Màu vàng cảnh báo kết hợp đèn LED giúp nhận diện nhanh vị trí điều khiển, cực kỳ quan trọng trong các quy trình vận hành máy móc phức tạp.
Tiết kiệm chi phí bảo trì: Thiết kế dạng module cho phép thay thế khối tiếp điểm độc lập, không cần thay thế toàn bộ nút nhấn khi có hư hỏng cục bộ.
Lắp đặt nhanh chóng: Với chuẩn D22, kỹ thuật viên có thể triển khai lắp đặt tủ điện thần tốc, đảm bảo tính thẩm mỹ và kỹ thuật cao.
An tâm tuyệt đối với AUT VN: Cam kết hàng chính hãng 100%, đầy đủ chứng chỉ CO/CQ và hóa đơn VAT, loại bỏ hoàn toàn rủi ro hàng giả.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Sử dụng mũi khoan chuyên dụng tạo lỗ trên mặt tủ điện với đường kính chuẩn 22.3mm.
Bước 2: Đặt nút nhấn NP2-EW3565 vào lỗ, căn chỉnh và vặn chặt vòng bezel cố định từ phía sau để đảm bảo nút không bị xê dịch.
Bước 3: Đấu nối nguồn 24V (AC hoặc DC) vào hai cực của đèn LED để kích hoạt tín hiệu đèn báo.
Bước 4: Kết nối dây tín hiệu vào chân NO (Thường mở) cho lệnh Start hoặc chân NC (Thường đóng) cho lệnh Stop tùy theo sơ đồ mạch điều khiển.
Bước 5: Cấp nguồn và nhấn thử để kiểm tra độ nảy của nút, trạng thái sáng của LED và tính chính xác của tiếp điểm.

Sản phẩm thường sử dụng chung (isRelatedTo)

Để xây dựng hệ thống điều khiển hoàn chỉnh, bạn nên kết hợp CHINT NP2-EW3565 với:

Khối tiếp điểm bổ sung: NP2-BE101 (NO) hoặc NP2-BE102 (NC) để mở rộng tín hiệu.
Thiết bị đóng ngắt: Contactor CHINT, Relay trung gian hoặc bộ khởi động từ.
Bộ điều khiển trung tâm: PLC Siemens, Mitsubishi, Delta cho các ứng dụng tự động hóa.
Phụ kiện tủ điện: Máng nhựa, đầu cốt (lug), tủ điện sơn tĩnh điện chuẩn IP54/IP65.

Ứng dụng thực tế (PropertyValue)

Máy công cụ: Điều khiển máy CNC, máy phay, máy tiện, máy dập công nghiệp.
Dây chuyền sản xuất: Bảng điều khiển băng tải, hệ thống đóng gói và phân loại sản phẩm tự động.
Hệ thống M&E: Điều khiển máy bơm nước, hệ thống quạt thông gió và chiếu sáng tòa nhà.
Tủ điện phân phối: Tích hợp trong các tủ MCC (Motor Control Center) và tủ điều khiển trung tâm.

FAQ - Giải đáp thắc mắc thường gặp

1. Nút nhấn NP2-EW3565 là loại nhấn giữ hay nhấn nhả?
Sản phẩm là loại nhấn nhả (Momentary). Khi buông tay, nút sẽ tự động nảy về vị trí ban đầu.

2. Tôi có thể dùng nguồn 220V cho đèn LED này không?
Không được. Model này chỉ hỗ trợ điện áp 24VAC / 24VDC. Dùng 220V sẽ làm cháy LED ngay lập tức.

3. Tiếp điểm 1NO + 1NC có tác dụng gì?
Nó cho phép bạn thực hiện đồng thời hai chức năng: một tiếp điểm đóng khi nhấn (NO) và một tiếp điểm ngắt khi nhấn (NC).

4. Sản phẩm có khả năng chống nước không?
Sản phẩm đạt chuẩn IP40 (chống bụi), không có khả năng chống nước trực tiếp. Hãy lắp trong tủ điện kín hoặc môi trường khô ráo.

5. Màu vàng của đèn LED có ý nghĩa gì?
Trong công nghiệp, màu vàng thường dùng để cảnh báo trạng thái trung gian hoặc các thông tin cần sự chú ý đặc biệt từ người vận hành.

6. Có thể lắp thêm tiếp điểm khác vào nút này không?
Có, bạn có thể lắp thêm các khối tiếp điểm rời như NP2-BE101 hoặc NP2-BE102 vào mặt sau nút nhấn.

7. Kích thước lỗ khoan bao nhiêu là chuẩn?
Bạn cần dùng mũi khoan lỗ đường kính 22.3mm để lắp vừa khít nút nhấn này.

8. Tại sao nên mua tại AUT VN?
AUT VN cung cấp hàng CHINT chính hãng, đầy đủ CO/CQ, hóa đơn và hỗ trợ kỹ thuật chuyên nghiệp.

9. Tuổi thọ của nút nhấn này như thế nào?
Sản phẩm được thiết kế cho môi trường công nghiệp với hàng trăm nghìn lần nhấn, đảm bảo độ bền cực cao.

10. Nút nhấn này có dùng được cho PLC không?
Hoàn toàn được. Tiếp điểm của nút nhấn rất lý tưởng để làm tín hiệu Input cho các dòng PLC phổ biến.

11. Sản phẩm có sẵn hàng không?
AUT VN luôn sẵn hàng số lượng lớn tại kho, hỗ trợ giao hàng nhanh toàn quốc.

12. Cách kiểm tra hàng chính hãng CHINT?
Hàng chính hãng có logo sắc nét, bao bì chuyên dụng và đi kèm chứng từ CO/CQ từ nhà sản xuất.
