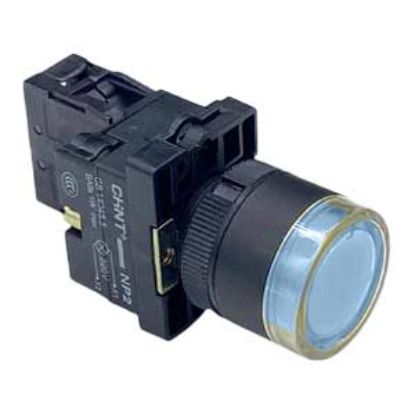

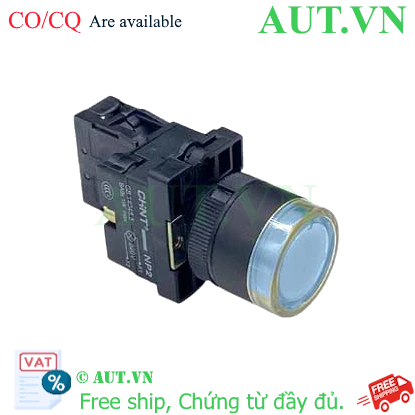

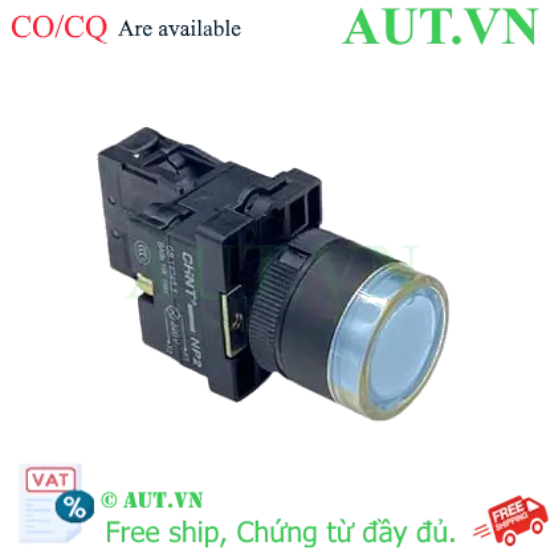

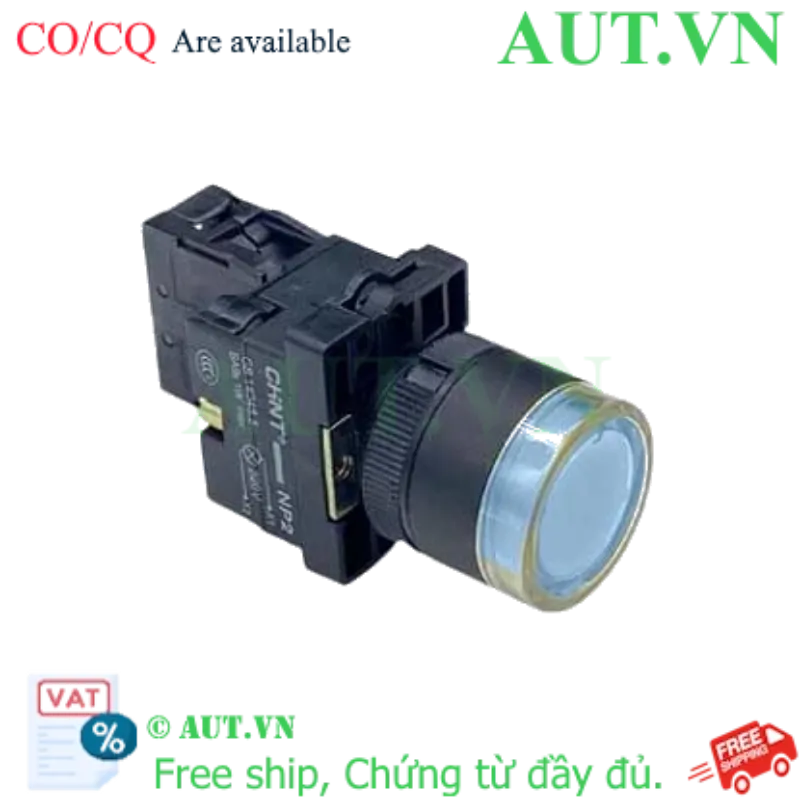

Nút Nhấn Có Đèn CHINT NP2-EW3661 | 230V LED Xanh, 1NO, Nhấn Nhả - Phi 22mm

Thương hiệu: CHINT (Chính hãng)
Model: NP2-EW3661
Điện áp đèn LED: 230VAC/VDC
Cấu hình tiếp điểm: 1NO (Thường mở)
Kiểu vận hành: Nhấn nhả (Momentary)
Màu sắc đèn: Xanh dương (Blue)
Kích thước lắp đặt: Phi 22mm tiêu chuẩn
Cấp bảo vệ: IP40

nhà chế tạo: Chint

SKU: NP2-EW3661 230V LED

Tải xuống mẫu

Giá cũ: 75.150 ₫

Giá bán: 60.120 ₫

Giới thiệu Nút nhấn có đèn CHINT NP2-EW3661 - Giải pháp hiển thị trạng thái tối ưu

Trong các hệ thống điều khiển công nghiệp hiện đại, việc nhận diện trạng thái thiết bị một cách tức thời và chính xác là yêu cầu tiên quyết để đảm bảo an toàn vận hành. Nút nhấn có đèn CHINT NP2-EW3661 thuộc dòng NP2 series cao cấp, là sự kết hợp hoàn hảo giữa chức năng điều khiển lệnh (nhấn nhả) và chức năng báo hiệu trực quan (đèn LED 230V). Với màu xanh dương đặc trưng, sản phẩm giúp kỹ sư và người vận hành dễ dàng nhận diện các lệnh khởi động hoặc Reset trong các tủ điện phức tạp, giảm thiểu sai sót do thao tác nhầm.

Điểm nổi bật của Nút nhấn CHINT NP2-EW3661

Độ bền chuẩn công nghiệp: Vỏ ngoài được chế tạo từ vật liệu nhựa kỹ thuật cao cấp, có khả năng chịu va đập và chống ăn mòn vượt trội trong môi trường nhà máy.
Hiển thị trực quan, siêu sáng: Sử dụng công nghệ đèn LED 230V cho ánh sáng xanh sắc nét, giúp dễ dàng quan sát ngay cả trong điều kiện ánh sáng yếu hoặc môi trường nhiều nhiễu sáng.
Phản hồi tức thời: Cơ chế nhấn nhả (Momentary) kết hợp tiếp điểm 1NO đảm bảo tín hiệu truyền đi ngay lập tức, loại bỏ hoàn toàn độ trễ trong các mạch điều khiển logic.
Lắp đặt linh hoạt: Thiết kế chuẩn Phi 22mm (22.3mm lỗ khoan) giúp việc lắp đặt trên mặt tủ điện trở nên cực kỳ đơn giản, tương thích với hầu hết các dòng tủ điện tiêu chuẩn quốc tế.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	NP2-EW3661
Hãng sản xuất	CHINT
Điện áp nguồn đèn LED	230VAC / 230VDC
Đường kính lỗ lắp đặt	Φ 22.3mm
Cấu hình tiếp điểm	1NO (Thường mở)
Kiểu tác động	Nhấn nhả (Momentary)
Màu sắc đèn	Xanh dương (Blue)
Định mức tiếp điểm	3A @ 240VAC (Tải thuần trở)
Cấp bảo vệ	IP40
Nhiệt độ vận hành	-30°C đến +70°C
Tiêu chuẩn đạt được	IEC, EN

Lợi ích khi sử dụng sản phẩm tại AUT VN

Tối ưu chi phí đầu tư: Thiết kế tích hợp 2 trong 1 (nút nhấn + đèn báo) giúp tiết kiệm không gian mặt tủ và giảm chi phí mua lẻ linh kiện.
An toàn vận hành tuyệt đối: Màu sắc theo quy ước chuẩn công nghiệp giúp người vận hành nhận diện đúng chức năng, tránh các thao tác nhấn nhầm nguy hiểm.
Độ tin cậy và tuổi thọ cao: Sử dụng công nghệ đèn LED thay thế đèn sợi đốt truyền thống giúp hệ thống hoạt động ổn định, giảm thiểu tần suất bảo trì, thay thế.
Cam kết chính hãng: Khi mua tại AUT VN, quý khách hoàn toàn yên tâm về nguồn gốc CO/CQ, hàng chính hãng 100% từ CHINT.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Chuẩn bị lỗ khoan: Sử dụng mũi khoan chuyên dụng hoặc máy đột lỗ để tạo lỗ trên mặt tủ điện với đường kính 22.3mm.
Bước 2 - Lắp đặt cơ khí: Đưa thân nút nhấn qua lỗ đã khoan, sau đó dùng đai ốc đi kèm siết chặt từ phía sau mặt tủ để cố định thiết bị.
Bước 3 - Đấu nối tiếp điểm: Kết nối hai đầu dây tín hiệu vào các cực của tiếp điểm 1NO (Thường mở) theo sơ đồ mạch điều khiển.
Bước 4 - Kết nối nguồn đèn: Cấp nguồn 230V (AC hoặc DC) vào hai cực dành riêng cho đèn LED để kích hoạt tính năng báo sáng.
Bước 5 - Kiểm tra vận hành: Đóng điện hệ thống, thực hiện nhấn thử nút để kiểm tra độ phản hồi của tiếp điểm và độ sáng của đèn LED.

Sản phẩm thường dùng kèm (isRelatedTo)

Để hoàn thiện hệ thống điều khiển, bạn nên tham khảo các sản phẩm tương thích sau:

Khối tiếp điểm rời CHINT: NP2-BE101 (1NO) hoặc NP2-BE102 (1NC) để tùy biến mạch logic.
Contactor/Khởi động từ CHINT: Dùng để đóng cắt các tải động cơ công suất lớn.
Relay trung gian: Dùng để cách ly và xử lý tín hiệu điều khiển tinh vi.

Ứng dụng thực tế (Application)

Tủ điện điều khiển máy: Sử dụng làm nút Start, nút Reset hoặc nút chọn chế độ vận hành máy.
Hệ thống băng tải: Điều khiển khởi động/dừng tạm thời các khâu trong dây chuyền sản xuất.
Tự động hóa nhà máy: Tích hợp trong các tủ PLC, tủ điều khiển bơm, quạt và hệ thống chiếu sáng thông minh.

Câu hỏi thường gặp (FAQ)

1. Nút nhấn NP2-EW3661 là loại nhấn nhả hay nhấn giữ?
Đây là loại nhấn nhả (Momentary). Khi bạn buông tay, nút sẽ tự động trở về trạng thái ban đầu (ngắt tín hiệu).

2. Tôi có thể sử dụng nguồn 24V cho đèn LED của nút này không?
Không, model này được thiết kế chuyên dụng cho điện áp 230VAC/VDC. Nếu dùng nguồn 24V đèn sẽ không sáng. Vui lòng chọn mã khác nếu cần nguồn 24V.

3. Kích thước lỗ khoan tiêu chuẩn để lắp nút là bao nhiêu?
Bạn cần sử dụng mũi khoan đường kính 22.3mm để lắp vừa khít thiết bị.

4. Tiếp điểm 1NO có ý nghĩa gì trong mạch điện?
1NO (Normally Open) là tiếp điểm thường mở. Ở trạng thái nghỉ, mạch hở; khi nhấn nút, tiếp điểm đóng lại cho phép dòng điện đi qua.

5. Sản phẩm có khả năng chống bụi và nước không?
Sản phẩm đạt cấp bảo vệ IP40, phù hợp lắp đặt trong các tủ điện công nghiệp đặt trong nhà.

6. Tại sao nút nhấn này lại có màu xanh dương?
Theo quy ước màu sắc công nghiệp, màu xanh thường đại diện cho lệnh khởi động hoặc các lệnh an toàn, giúp phân biệt rõ với nút dừng (màu đỏ).

7. Nếu tiếp điểm bị hỏng, tôi có thể thay thế riêng lẻ không?
Hoàn toàn được. Bạn có thể mua rời các khối tiếp điểm như NP2-BE101 để thay thế mà không cần thay toàn bộ nút nhấn.

8. Tuổi thọ của đèn LED CHINT là bao lâu?
Nhờ công nghệ LED cao cấp, đèn có tuổi thọ hoạt động lên đến hơn 50.000 giờ liên tục.

9. Mua hàng tại AUT VN có được hưởng chế độ bảo hành không?
Có, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất CHINT.

10. AUT VN có cung cấp đầy đủ chứng từ CO/CQ không?
Có, chúng tôi cung cấp đầy đủ chứng chỉ xuất xứ (CO), chứng chỉ chất lượng (CQ) và hóa đơn VAT cho mọi đơn hàng doanh nghiệp.
