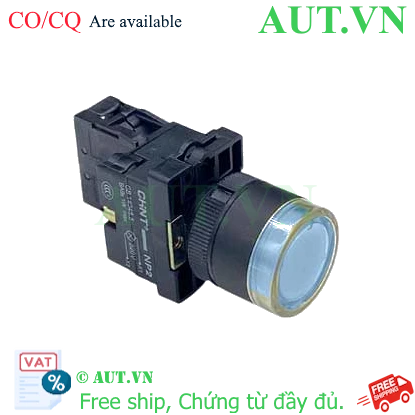

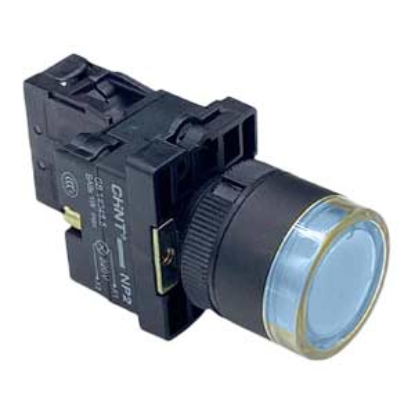

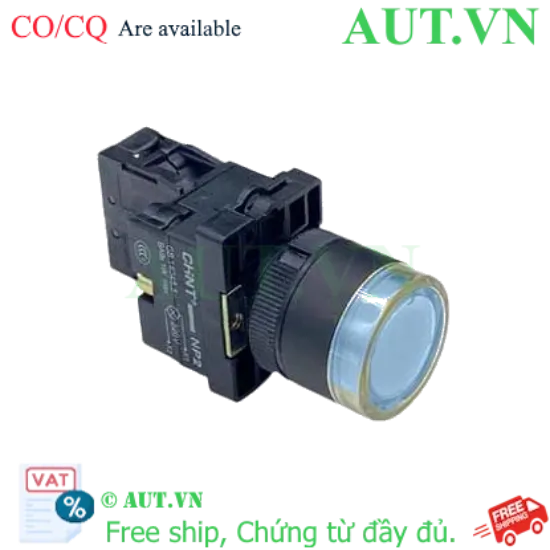

Giới thiệu Nút Nhấn Có Đèn CHINT NP2-EW3664
Trong các hệ thống tủ điện công nghiệp hiện đại, việc kiểm soát trạng thái và điều khiển thiết bị một cách trực quan là vô cùng quan trọng. Nút nhấn có đèn CHINT NP2-EW3664 là thiết bị điều khiển cao cấp, kết hợp hoàn hảo giữa chức năng ngắt tín hiệu an toàn và đèn LED cảnh báo trạng thái. Với cấu hình 2NC (2 tiếp điểm thường đóng) và cơ chế nhấn nhả, sản phẩm này là lựa chọn hàng đầu cho các mạch dừng (Stop) hoặc mạch Reset trong hệ thống tự động hóa. Sản phẩm được AUT VN phân phối chính hãng, đảm bảo độ bền và tính ổn định tuyệt đối cho mọi công trình.
Điểm nổi bật của Nút nhấn CHINT NP2-EW3664
- Cảnh báo trực quan bằng LED: Đèn LED màu xanh da trời hoạt động ở điện áp 230V giúp người vận hành dễ dàng nhận biết trạng thái hệ thống ngay cả trong điều kiện thiếu sáng hoặc từ khoảng cách xa.
- Cấu hình 2NC an toàn: Sở hữu 2 cặp tiếp điểm thường đóng (Normally Closed), cực kỳ phù hợp cho các ứng dụng yêu cầu ngắt mạch ngay lập tức để đảm bảo an toàn cho máy móc và con người.
- Thiết kế Nhấn Nhả (Momentary): Cơ chế lò xo phản hồi nhanh, giúp gửi tín hiệu điều khiển tức thời, cực kỳ chính xác cho các mạch logic hoặc điều khiển tạm thời.
- Tiêu chuẩn lắp đặt toàn cầu: Với đường kính lỗ lắp Φ 22.3mm, sản phẩm dễ dàng tương thích với hầu hết các loại tủ điện công nghiệp hiện nay.
- Độ bền công nghiệp: Vỏ nhựa kỹ thuật cao cấp chống ăn mòn, chịu được môi trường vận hành khắc nghiệt trong nhà xưởng.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết kỹ thuật |
| Thương hiệu | CHINT |
| Mã sản phẩm (Model) | NP2-EW3664 |
| Điện áp định mức đèn LED | 230VAC / 230VDC |
| Màu sắc ánh sáng | Xanh da trời (Blue) |
| Cấu hình tiếp điểm | 2NC (2 Thường đóng) |
| Kiểu tác động | Nhấn nhả (Momentary) |
| Kích thước lỗ khoan | Φ 22.3mm |
| Khả năng chịu tải tiếp điểm | 3A @ 240VAC |
| Cấp bảo vệ IP | IP40 |
| Dải nhiệt độ vận hành | -30°C đến +70°C |
| Tiêu chuẩn tuân thủ | IEC 60947-5-1 |
Lợi ích khi mua sản phẩm tại AUT VN
- An tâm tuyệt đối: Sản phẩm CHINT chính hãng, đầy đủ chứng chỉ CO/CQ, nói không với hàng giả, hàng kém chất lượng.
- Tối ưu chi phí: Giá thành cạnh tranh nhất thị trường thiết bị điện công nghiệp nhờ nguồn hàng nhập khẩu trực tiếp.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư tại AUT VN sẵn sàng tư vấn giải pháp đấu nối và lựa chọn thiết bị phù hợp nhất với hệ thống của bạn.
- Giao hàng hỏa tốc: Kho hàng luôn sẵn số lượng lớn, đáp ứng nhanh chóng mọi tiến độ dự án.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Khoan lỗ lắp đặt. Sử dụng mũi khoan chuyên dụng để tạo lỗ trên mặt panel tủ điện với đường kính 22.3mm.
- Bước 2: Cố định nút nhấn. Đưa thân nút nhấn qua lỗ đã khoan, lắp vòng đệm và vặn đai ốc từ phía sau mặt panel để cố định chắc chắn.
- Bước 3: Đấu nối nguồn đèn LED. Kết nối 2 dây nguồn của đèn vào nguồn điện 230V (AC hoặc DC) để đèn LED hoạt động.
- Bước 4: Đấu nối tiếp điểm 2NC. Kết nối các đầu dây vào 2 cặp tiếp điểm thường đóng theo sơ đồ mạch điều khiển (ví dụ: mạch ngắt nguồn Contactor).
- Bước 5: Kiểm tra. Cấp nguồn cho hệ thống, kiểm tra đèn LED có sáng không và nhấn thử để xác nhận tiếp điểm 2NC hoạt động ngắt mạch đúng yêu cầu.
Sản phẩm sử dụng chung (isRelatedTo)
Để linh hoạt hơn trong việc điều khiển, bạn có thể kết hợp NP2-EW3664 với các khối tiếp điểm rời sau:
- Khối tiếp điểm bổ sung NP2-BE101 (1NO - Thường hở)
- Khối tiếp điểm bổ sung NP2-BE102 (1NC - Thường đóng)
Ứng dụng thực tế (Application)
- Hệ thống tủ MCC: Làm nút Stop hoặc nút Reset cho các động cơ điện.
- Dây chuyền sản xuất: Điều khiển các tín hiệu ngắt tạm thời trên băng tải, máy đóng gói.
- Bảng điều khiển máy CNC: Sử dụng trong các mạch điều khiển tín hiệu đầu vào cho PLC.
- Hệ thống tự động hóa nhà xưởng: Giám sát trạng thái hoạt động của máy móc thông qua đèn LED báo hiệu.
Câu hỏi thường gặp (FAQ)
1. Nút nhấn NP2-EW3664 là loại nhấn giữ hay nhấn nhả?
Đây là loại nút nhấn nhả (Momentary). Khi bạn thả tay ra, nút sẽ tự động trở về trạng thái ban đầu.
2. Tôi có thể dùng đèn 230V này cho điện áp 24V không?
Không. Model này được thiết kế riêng cho điện áp 230V. Sử dụng nguồn 24V sẽ khiến đèn không thể phát sáng.
3. Tiếp điểm 2NC có nghĩa là gì?
2NC có nghĩa là thiết bị có 2 cặp tiếp điểm Thường Đóng. Khi chưa nhấn, mạch ở trạng thái đóng; khi nhấn, mạch sẽ mở ra để ngắt dòng điện.
4. Sản phẩm này có chống bụi và chống nước không?
Sản phẩm đạt chuẩn IP40, có khả năng chống bụi cơ bản. Không nên lắp ở những nơi tiếp xúc trực tiếp với nước hoặc môi trường ẩm ướt quá cao.
5. Kích thước lỗ khoan 22mm có lắp vừa các loại nút khác không?
Có, Φ 22.3mm là kích thước tiêu chuẩn công nghiệp (D22), rất dễ dàng thay thế với các hãng khác như Schneider, ABB, LS...
6. Tôi muốn lắp thêm tiếp điểm NO (thường hở) thì làm thế nào?
Bạn hoàn toàn có thể mua thêm khối tiếp điểm rời như NP2-BE101 để lắp bổ sung vào thân nút nhấn.
7. Nút nhấn này có chịu được nhiệt độ cao trong tủ điện không?
Có, sản phẩm hoạt động ổn định trong dải nhiệt độ từ -30°C đến +70°C, rất phù hợp cho môi trường công nghiệp tại Việt Nam.
8. Mua hàng tại AUT VN có được xuất hóa đơn VAT không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT và các chứng từ CO/CQ đi kèm cho khách hàng doanh nghiệp.
9. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất CHINT.
10. Tại sao nên chọn CHINT thay vì các hãng khác?
CHINT là thương hiệu toàn cầu nổi tiếng với các thiết bị điện có chất lượng đạt chuẩn quốc tế nhưng giá thành cực kỳ tối ưu cho các dự án.
