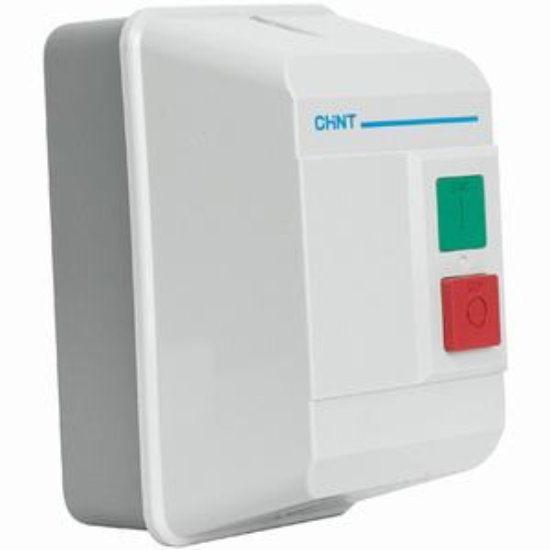

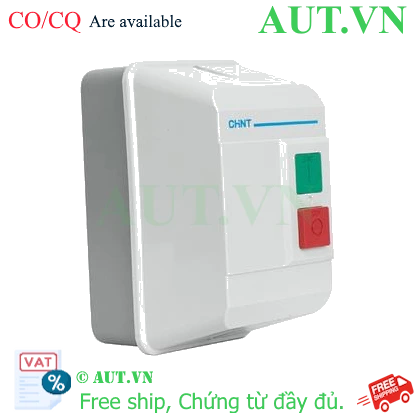

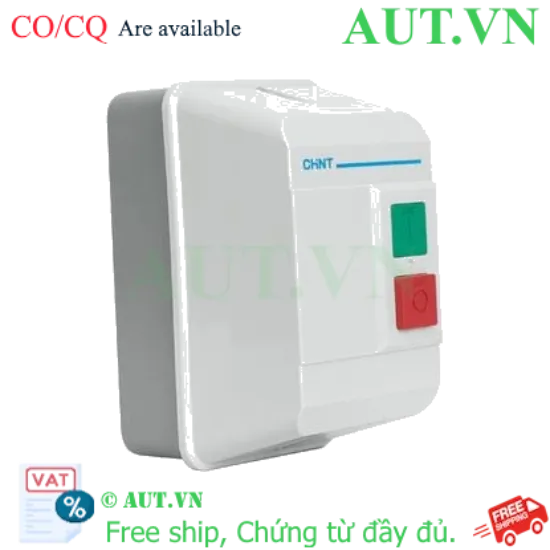

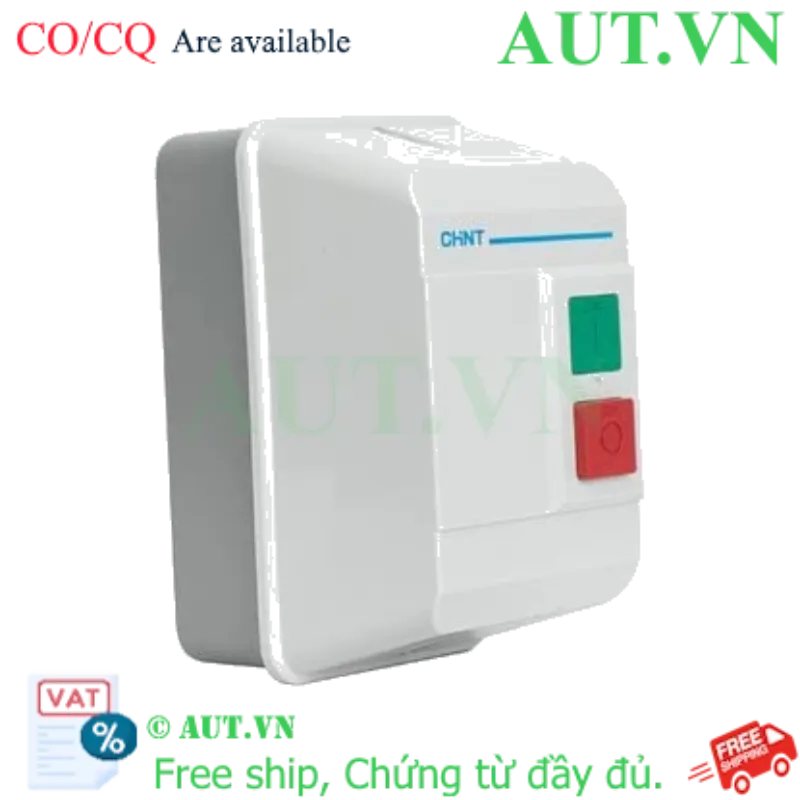

Giới thiệu Bộ Khởi Động Từ CHINT NQ3-5.5P 220V (5.5-8A)
Trong các hệ thống điện công nghiệp, việc đảm bảo động cơ vận hành an toàn là ưu tiên hàng đầu. Khởi động từ CHINT NQ3-5.5P 220V là giải pháp bảo vệ toàn diện (Starter) được thiết kế chuyên biệt. Sản phẩm là sự kết hợp hoàn hảo giữa Contactor đóng cắt và Rơle nhiệt giám sát dòng điện, giúp ngăn chặn triệt để các rủi ro cháy nổ do quá tải hoặc mất pha. Đây là lựa chọn hàng đầu để bảo vệ các động cơ 3 pha công suất lên đến 5.5kW, đảm bảo tính ổn định và bền bỉ cho dây chuyền sản xuất của bạn tại AUT VN.
Điểm nổi bật vượt trội của CHINT NQ3-5.5P
- Hệ thống bảo vệ kép thông minh: Tích hợp Rơle nhiệt nhạy bén, tự động ngắt mạch ngay lập tức khi phát hiện dòng điện vượt ngưỡng hoặc xảy ra sự cố mất pha, bảo vệ tuyệt đối cho cuộn dây motor.
- Độ bền công nghiệp cao: Sản phẩm đạt tiêu chuẩn IEC quốc tế, vỏ nhựa cao cấp chịu nhiệt, cùng cấp bảo vệ IP55 giúp thiết bị vận hành ổn định trong môi trường nhiều bụi bẩn và độ ẩm.
- Vận hành êm ái & ổn định: Cuộn hút 220VAC chất lượng cao giúp giảm thiểu tiếng ồn khi đóng ngắt, tăng tuổi thọ tiếp điểm cơ học.
- Thiết kế tối ưu không gian: Dễ dàng lắp đặt trên thanh ray DIN rail hoặc bắt vít cố định, phù hợp với mọi loại tủ điện công nghiệp hiện nay.
Bảng thông số kỹ thuật chi tiết (Technical Data)
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | NQ3-5.5P 220V (5.5-8A) |
| Dòng điện định mức (Ie) | 12A |
| Công suất động cơ tương thích | 5.5kW (tại điện áp 380VAC) |
| Dải cài đặt dòng nhiệt | 5.5A - 8A (Có núm điều chỉnh) |
| Số cực tiếp điểm chính | 3P (3 Pha) |
| Điện áp cuộn hút (Coil Voltage) | 220VAC ± 15% |
| Cấp bảo vệ | IP55 |
| Tiêu chuẩn sản xuất | IEC 60947-4-1 |
| Kích thước tổng thể | 166mm x 96mm x 125mm |
Lợi ích khi sử dụng Khởi động từ CHINT NQ3-5.5P
- Tiết kiệm chi phí sửa chữa: Ngăn chặn rủi ro cháy motor, giúp bạn tránh được các khoản chi phí lớn để quấn lại dây hoặc thay mới động cơ.
- Giảm thiểu thời gian dừng máy (Down-time): Thiết bị hoạt động ổn định, giúp hệ thống sản xuất vận hành liên tục, không bị gián đoạn do sự cố điện.
- Tinh chỉnh chính xác: Dải dòng 5.5-8A cho phép kỹ thuật viên cài đặt mức bảo vệ sát nhất với dòng định mức thực tế của motor.
- Giải pháp 2-trong-1 tiết kiệm: Tích hợp sẵn Contactor và Rơle nhiệt giúp đơn giản hóa sơ đồ đấu nối và giảm chi phí đầu tư thiết bị lẻ.
Hướng dẫn lắp đặt và vận hành chuẩn (How-to)
- Bước 1: Lắp đặt vật lý: Gắn thiết bị lên thanh ray DIN rail trong tủ điện hoặc cố định bằng vít lên tấm panel.
- Bước 2: Đấu nối nguồn chính: Kết nối nguồn điện 3 pha (L1, L2, L3) vào các cực tiếp điểm chính của Contactor.
- Bước 3: Đấu nối mạch điều khiển: Cấp nguồn 220VAC vào chân cuộn hút A1-A2 (thông qua nút nhấn, PLC hoặc Timer).
- Bước 4: Kết nối tải: Đấu nối đầu ra của Rơle nhiệt trực tiếp đến các cực của động cơ 3 pha.
- Bước 5: Cài đặt dòng bảo vệ: Sử dụng tua vít xoay núm điều chỉnh trên Rơle nhiệt về đúng giá trị dòng điện định mức (ví dụ: 6.5A) ghi trên tem motor.
- Bước 6: Kiểm tra: Đóng điện, nhấn Start để kiểm tra chu kỳ đóng ngắt và chiều quay của motor.
Sản phẩm sử dụng kết hợp (isRelatedTo)
Để đảm bảo hệ thống vận hành hoàn hảo, quý khách nên sử dụng kèm:
- Nút nhấn công nghiệp (Push Button): Dùng để Start/Stop thủ công.
- Aptomat/MCCB CHINT: Bảo vệ ngắn mạch cho toàn hệ thống.
- Đèn báo pha (Pilot Light): Theo dõi trạng thái nguồn điện và cảnh báo lỗi.
- Vỏ tủ điện công nghiệp: Bảo vệ thiết bị khỏi tác động từ môi trường bên ngoài.
Ứng dụng thực tế (PropertyValue)
- Hệ thống bơm: Điều khiển máy bơm nước công nghiệp công suất 5.5kW.
- Hệ thống thông gió: Vận hành quạt hút, quạt đẩy công suất lớn trong nhà xưởng.
- Máy móc sản xuất: Khởi động máy nén khí, máy phay, máy tiện, băng tải.
- Hệ thống điều hòa: Ứng dụng trong dàn nóng chiller, hệ thống HVAC.
Câu hỏi thường gặp (FAQ)
1. Khởi động từ NQ3-5.5P khác gì với Contactor thông thường?
Contactor chỉ đóng/ngắt điện. NQ3-5.5P là bộ Starter (khởi động từ) tích hợp cả Contactor và Rơle nhiệt để vừa điều khiển vừa bảo vệ motor khỏi quá tải.
2. Tôi có thể dùng NQ3-5.5P cho motor 3kW không?
Có thể, nhưng bạn cần kiểm tra dòng định mức motor. Nếu dòng motor thấp hơn 5.5A, thiết bị sẽ không bảo vệ chính xác. Khi đó hãy chọn model có dải dòng thấp hơn.
3. Cuộn hút 220V nghĩa là gì?
Nghĩa là bạn cần cấp nguồn 220VAC vào chân A1-A2 để kích hoạt thiết bị. Lưu ý nguồn cấp cho motor vẫn là 3 pha 380V.
4. Thiết bị này có chống được sự cố mất pha không?
Có, Rơle nhiệt tích hợp trong dòng NQ3 sẽ tự ngắt khi một trong ba pha bị mất, ngăn chặn cháy cuộn dây do chạy 2 pha.
5. Làm sao để cài đặt dòng bảo vệ?
Bạn sử dụng tua vít xoay núm điều chỉnh trên Rơle nhiệt đến giá trị dòng định mức của motor (trong dải 5.5A - 8A).
6. Tại sao nên mua sản phẩm tại AUT VN?
AUT VN cam kết hàng CHINT chính hãng 100%, đầy đủ CO/CQ, bảo hành uy tín và hỗ trợ kỹ thuật chuyên nghiệp.
7. Sản phẩm có bảo hành không?
Có, sản phẩm được bảo hành theo tiêu chuẩn chính hãng của CHINT.
8. Có thể mua lẻ Rơle nhiệt thay thế không?
Có, bạn có thể mua lẻ Rơle nhiệt model NR2-25 (dải 5.5-8A) để thay thế khi cần.
9. AUT VN có xuất hóa đơn VAT không?
Có, chúng tôi cung cấp đầy đủ hóa đơn VAT cho các khách hàng doanh nghiệp.
10. Tiêu chuẩn IP55 có ý nghĩa gì?
Giúp thiết bị chống bụi và chống tia nước bắn từ mọi hướng, phù hợp môi trường công nghiệp.
Nguồn tham khảo: Chint Global Official Website
