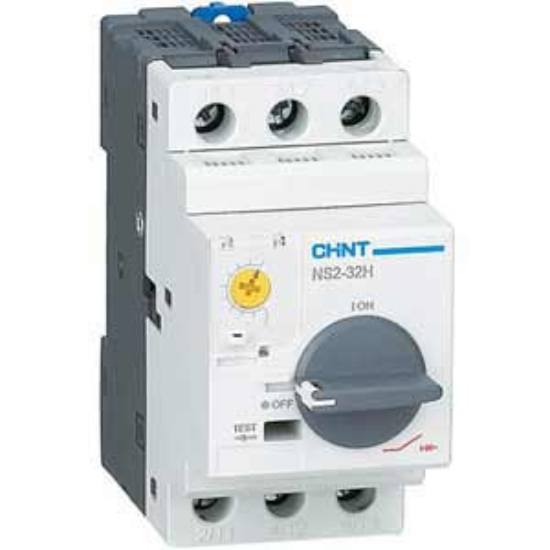

CB Bảo Vệ Động Cơ CHINT NS2-32H 0.25-0.4A (3P, 100kA, Chống Mất Pha) - Chính Hãng AUT VN

Thương hiệu: CHINT (Phân phối chính hãng bởi AUT VN)
Mã sản phẩm: NS2-32H 0.25-0.4A
Dải dòng chỉnh định: 0.25A - 0.4A (Tối ưu cho động cơ công suất nhỏ)
Dòng cắt ngắn mạch (Icu): 100kA (Hiệu suất cao loại H, bảo vệ tối đa)
Tính năng tích hợp: Bảo vệ quá tải, mất pha, ngắn mạch (Thay thế Aptomat và Relay nhiệt)
Lắp đặt: Gá lắp linh hoạt trên thanh ray DIN 35mm tiện lợi

nhà chế tạo: Chint

SKU: NS2-32H 0.25-0.4A

Tải xuống mẫu

Giá cũ: 613.650 ₫

Giá bán: 490.920 ₫

Số lượng:

Giới thiệu về CB bảo vệ động cơ CHINT NS2-32H 0.25-0.4A

CB bảo vệ động cơ CHINT NS2-32H 0.25-0.4A (hay còn gọi là MPCB - Motor Protection Circuit Breaker) là thiết bị đóng cắt bảo vệ động cơ thông minh và toàn diện hàng đầu hiện nay. Sản phẩm được thiết kế đặc biệt để bảo vệ động cơ điện 3 pha công suất nhỏ khỏi các sự cố nghiêm trọng như quá tải, mất pha và ngắn mạch. Với sự kết hợp hoàn hảo giữa tính năng của aptomat thông thường và rơ le nhiệt, thiết bị này giúp hệ thống điện công nghiệp của bạn vận hành liên tục, an toàn và tối ưu diện tích tủ điện.

Điểm nổi bật của CB bảo vệ động cơ CHINT NS2-32H

Khả năng cắt dòng cực đỉnh: Phiên bản hiệu suất cao dòng H mang lại dòng cắt ngắn mạch cực đại (Icu) lên tới 100kA, đảm bảo an toàn tuyệt đối cho hệ thống điện trong mọi tình huống quá dòng.
Bảo vệ mất pha nhạy bén: Tích hợp cơ chế ngắt nhạy cảm với sự cố mất pha, một trong những nguyên nhân phổ biến nhất gây cháy động cơ điện 3 pha.
Dải dòng bảo vệ tinh chỉnh chính xác: Dải dòng điều chỉnh linh hoạt từ 0.25A đến 0.4A bằng núm xoay trực quan giúp bảo vệ sát với tải vận hành thực tế của động cơ.
Độ bền bỉ cơ học vượt trội: Thiết kế vỏ nhựa chống cháy cao cấp chịu va đập tốt, kết hợp các tiếp điểm bạc hiệu suất truyền dẫn cao, cho tuổi thọ hoạt động lên tới hàng chục nghìn lần đóng cắt.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Thông số chi tiết
Mã sản phẩm (Model)	NS2-32H 0.25-0.4A
Thương hiệu	CHINT
Đơn vị phân phối	AUT VN
Số cực (Poles)	3P (3 Pha)
Dải dòng bảo vệ (Thermal Overload Release)	0.25A - 0.4A
Điện áp vận hành định mức (Ue)	690VAC
Điện áp cách điện định mức (Ui)	690V
Dòng cắt ngắn mạch định mức (Icu)	100kA (tại điện áp 400V)
Tần số định mức	50Hz / 60Hz
Tiêu chuẩn quốc tế	IEC/EN 60947-2, IEC/EN 60947-4-1
Kiểu gá lắp	Thanh ray DIN Rail 35mm tiêu chuẩn

Nguồn tham khảo thông số kỹ thuật: CHINT Global

Lợi ích vượt trội khi sử dụng thiết bị

Tiết kiệm không gian lắp đặt: Gom hai thiết bị (Aptomat và Rơ le nhiệt) vào làm một, giúp thu gọn đáng kể không gian tủ điện, dễ dàng bố trí hệ thống mạch động lực.
Tiết kiệm chi phí đầu tư: Giảm chi phí mua sắm thiết bị riêng lẻ và rút ngắn thời gian đấu nối mạch điều khiển động cơ.
Độ tin cậy tuyệt đối: Đạt tiêu chuẩn chất lượng châu Âu, hoạt động ổn định trong các môi trường nhà máy khắc nghiệt nhất.
Mua sắm an tâm tại AUT VN: Cam kết 100% hàng chính hãng, đầy đủ CO, CQ, đi kèm chính sách bảo hành 1 đổi 1 trong 12 tháng nếu có lỗi từ nhà sản xuất.

Hướng dẫn lắp đặt và cài đặt (How-To)

Bước 1: Ngắt nguồn điện an toàn: Ngắt toàn bộ nguồn điện tổng trước khi thực hiện thao tác đấu nối thiết bị trong tủ điện.
Bước 2: Gá lắp thiết bị: Đặt CB vào thanh ray DIN Rail 35mm chuẩn và ấn nhẹ cho đến khi ngàm khóa cơ học khớp cố định vào thanh ray.
Bước 3: Đấu nối dây dẫn: Đấu nối nguồn cấp 3 pha vào các cực phía trên (1L1, 3L2, 5L3) và kết nối đường ra động cơ vào các cực phía dưới (2T1, 4T2, 6T3).
Bước 4: Điều chỉnh dải dòng bảo vệ: Sử dụng tua vít dẹt nhỏ xoay núm chỉnh dòng trên mặt thiết bị về giá trị tương thích với dòng định mức (In) ghi trên nhãn động cơ thực tế.
Bước 5: Vận hành kiểm tra: Đóng điện kiểm tra và nhấn thử nút Test cơ học trên CB để đảm bảo cơ chế tác động ngắt tải hoạt động trơn tru.

Sản phẩm thường dùng kèm phối hợp

Để xây dựng hệ thống điều khiển động cơ tự động hóa hoàn chỉnh và chuyên nghiệp, bạn nên phối hợp sử dụng CB bảo vệ động cơ CHINT NS2-32H cùng các thiết bị sau:

Contactor CHINT NC1 / NC2: Đóng cắt mạch động lực từ xa thông qua hệ thống điều khiển tự động hóa.
Tiếp điểm phụ gắn mặt trước NS2-AE11: Hỗ trợ phản hồi trạng thái hoạt động của CB về tủ điều khiển trung tâm hoặc đèn báo.
Tiếp điểm phụ gắn hông NS2-AU11: Cung cấp thêm tiếp điểm phụ giám sát trạng thái cảnh báo sớm cho các bộ lập trình PLC.

Ứng dụng thực tế của sản phẩm

CB bảo vệ động cơ CHINT NS2-32H 0.25-0.4A thích hợp ứng dụng rộng rãi trong các tủ điện điều khiển công nghiệp và dân dụng:

Hệ thống máy bơm nước công suất nhỏ, bơm định lượng hóa chất.
Hệ thống quạt thông gió, quạt hút khí thải nhà xưởng.
Hệ thống băng tải mini, máy trộn nguyên liệu nhỏ trong dây chuyền sản xuất.
Các cơ cấu truyền động cơ khí tự động hóa yêu cầu độ an toàn cao về điện.

Câu hỏi thường gặp (FAQ)

1. CB CHINT NS2-32H 0.25-0.4A dùng cho động cơ công suất bao nhiêu?: Thiết bị này phù hợp cho các động cơ 3 pha có dòng định mức nằm trong khoảng từ 0.25A đến 0.4A, thường là các động cơ công suất rất nhỏ, khoảng dưới 0.12 kW tuỳ thuộc vào hiệu suất và điện áp nguồn cấp.
2. Tôi có cần lắp thêm rơ le nhiệt khi dùng CB này không?: Không cần. MPCB CHINT NS2-32H đã được tích hợp sẵn cả tính năng bảo vệ dòng rò, ngắn mạch và bảo vệ quá tải nhiệt (rơ le nhiệt) trong cùng một thiết bị.
3. Chức năng bảo vệ mất pha của CB này hoạt động thế nào?: Khi xảy ra sự cố mất 1 trong 3 pha nguồn cấp, dòng điện chạy qua 2 pha còn lại sẽ tăng đột biến. Bộ cảm biến bên trong CB sẽ phát hiện và tác động ngắt mạch tức thời để ngăn chặn tình trạng cháy cuộn dây động cơ.
4. Sự khác nhau giữa dòng NS2-32 thường và dòng NS2-32H là gì?: Dòng NS2-32H (High breaking capacity) có dòng cắt ngắn mạch cực đại Icu lên đến 100kA, cao hơn đáng kể so với dòng tiêu chuẩn, giúp bảo vệ an toàn cho các hệ thống tải nặng và nguồn lưới có công suất ngắn mạch lớn.
5. Làm cách nào để chọn dải dòng chỉnh định tối ưu?: Bạn nên tra cứu dòng điện định mức ghi trên tem nhãn (Nameplate) của động cơ và xoay núm điều chỉnh trên CB trùng khớp hoặc lớn hơn một chút (tối đa 1.1 lần) so với thông số dòng điện thực tế đó.
6. Thiết bị này có lắp được trên thanh ray tủ điện thông thường không?: Có, sản phẩm được thiết kế tiêu chuẩn để gá lắp dễ dàng lên thanh ray DIN Rail 35mm thông dụng trong mọi tủ điện công nghiệp.
7. Mua hàng tại AUT VN có đầy đủ giấy tờ CO/CQ không?: Có, AUT VN cam kết phân phối sản phẩm chính hãng CHINT 100% với đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) của nhà sản xuất.
8. Chính sách bảo hành sản phẩm tại AUT VN như thế nào?: Thiết bị được bảo hành chính hãng lỗi 1 đổi 1 trong thời gian 12 tháng kể từ ngày giao hàng đối với các lỗi kỹ thuật phát sinh do nhà sản xuất.
