Đế Relay Trung Gian CHINT RS-NXJ-2ZH/C1 - 8 Chân, 10A, Chân Pin Dẹt Chính Hãng

Model: RS-NXJ-2ZH/C1 (Thương hiệu CHINT)
Số chân cắm: 8 chân pin dẹt, kết nối chắc chắn
Thông số điện: Dòng định mức 10A, Điện áp 240VAC / 28VDC
Kiểu lắp đặt: Lắp mặt (bắt vít) tiện lợi, chống rung
Kiểu đấu nối: Bắt vít truyền thống, đảm bảo tiếp xúc tốt

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: RS-NXJ-2ZH/C1

Tải xuống mẫu

Giá cũ: 20.700 ₫

Giá bán: 16.560 ₫

Số lượng:

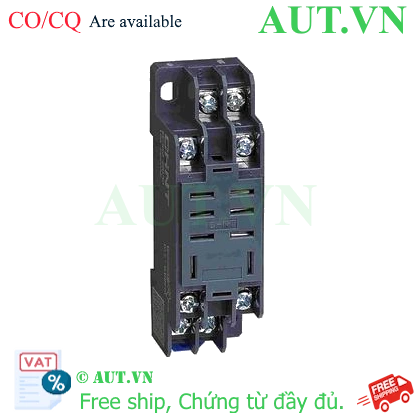

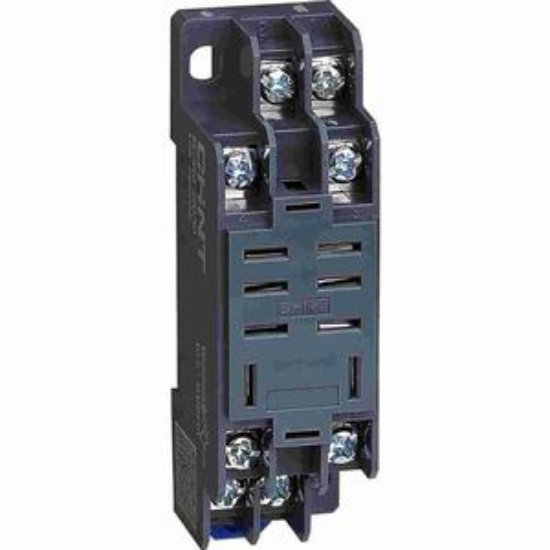

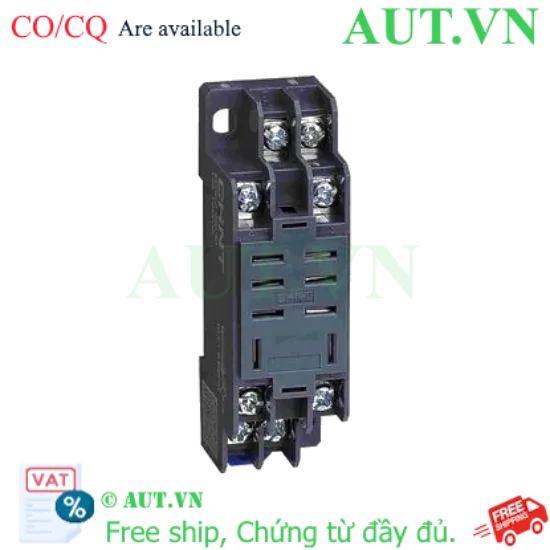

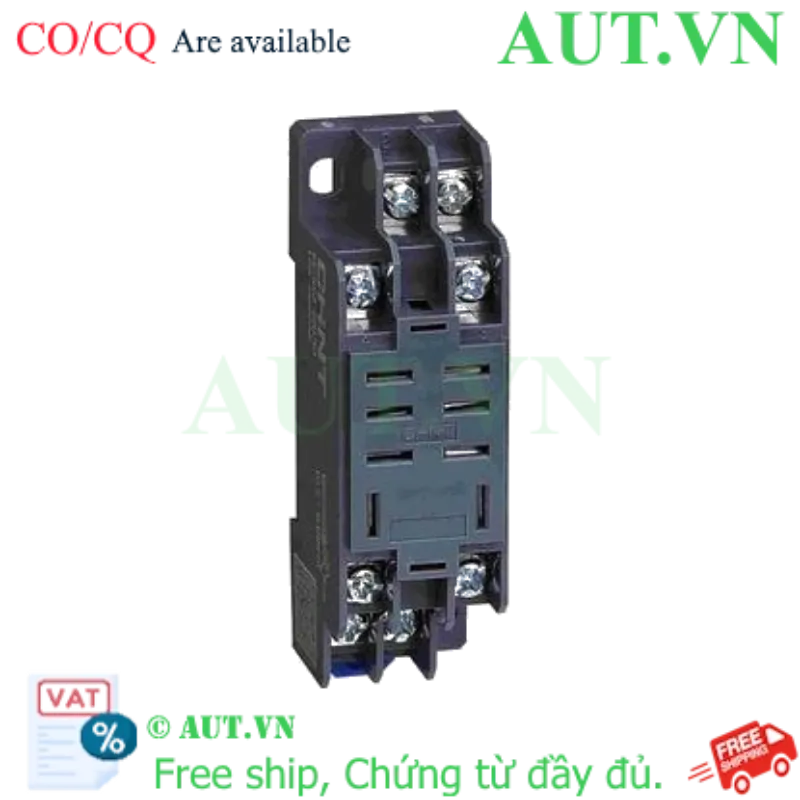

Giới thiệu về Đế Relay Trung Gian CHINT RS-NXJ-2ZH/C1

Đế relay trung gian CHINT RS-NXJ-2ZH/C1 là phụ kiện không thể thiếu trong các hệ thống điều khiển điện công nghiệp. Được thiết kế chuyên dụng cho các dòng rơ le trung gian series NXJ, sản phẩm đóng vai trò là cầu nối cố định, giúp việc lắp đặt, thay thế và bảo trì các rơ le trở nên nhanh chóng và an toàn hơn. Với tiêu chuẩn chất lượng từ CHINT, RS-NXJ-2ZH/C1 đảm bảo khả năng truyền dẫn điện ổn định và độ bền cơ học cao trong môi trường công nghiệp khắc nghiệt.

Điểm nổi bật của sản phẩm

Độ tương thích tuyệt đối: Thiết kế chuẩn cho rơ le trung gian dòng NXJ với 8 chân pin dẹt.
Kết nối an toàn: Hệ thống đấu nối bắt vít giúp cố định dây dẫn chặt chẽ, hạn chế tối đa hiện tượng move hoặc lỏng dây gây sự cố chập cháy.
Khả năng chống rung: Đặc tính chống rung vượt trội giúp thiết bị vận hành ổn định ngay cả khi lắp đặt gần các máy móc có độ rung lớn.
Vật liệu cao cấp: Vỏ nhựa cách điện chịu nhiệt, chống cháy, đảm bảo an toàn cho kỹ thuật viên vận hành.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	RS-NXJ-2ZH/C1
Hãng sản xuất	CHINT
Số chân cắm	8 Chân
Hình dạng chân pin	Chân pin dẹt
Dòng điện định mức	10A
Điện áp hoạt động	240VAC, 28VDC
Phương pháp lắp đặt	Lắp mặt (Bắt vít)
Kiểu đấu nối	Bắt vít (Screw Terminal)
Kích thước (RxCxS)	23mm x 72mm x 31mm
Đặc tính kỹ thuật	Chống rung, cách điện cao

Lợi ích khi sử dụng đế relay RS-NXJ-2ZH/C1

Tối ưu thời gian bảo trì: Thay thế rơ le hỏng chỉ trong vài giây bằng cách rút ra và cắm mới, không cần tháo dây nối.
Tăng tính thẩm mỹ: Giúp tủ điện gọn gàng, khoa học, dễ dàng quản lý sơ đồ đi dây.
Đảm bảo an toàn điện: Giảm thiểu sai sót trong đấu nối nhờ các vị trí chân cắm được định vị chính xác.

Hướng dẫn lắp đặt và sử dụng

Bước 1: Xác định vị trí lắp đặt trên mặt tủ điện hoặc thanh ray (nếu có phụ kiện đi kèm).
Bước 2: Sử dụng vít cố định để bắt chặt đế RS-NXJ-2ZH/C1 vào bề mặt lắp đặt.
Bước 3: Tiến hành đấu nối dây điện vào các terminal bắt vít theo sơ đồ mạch điện của hệ thống.
Bước 4: Cắm rơ le trung gian series NXJ (8 chân) vào đế, đảm bảo rơ le khớp hoàn toàn và không bị lỏng.
Bước 5: Kiểm tra lại các điểm tiếp xúc trước khi cấp nguồn vận hành.

Sản phẩm sử dụng chung

Để hệ thống hoạt động hoàn chỉnh, đế RS-NXJ-2ZH/C1 thường được sử dụng cùng với:

Rơ le trung gian CHINT Series NXJ (loại 8 chân).
Thiết bị đóng ngắt (MCB, Contactor) của CHINT.
Dây dẫn điện điều khiển chuyên dụng.

Ứng dụng thực tế

Đế relay CHINT RS-NXJ-2ZH/C1 được ứng dụng rộng rãi trong:

Tủ điều khiển công nghiệp (Control Panel).
Hệ thống tự động hóa PLC.
Mạch điều khiển máy móc sản xuất, băng tải.
Hệ thống chiếu sáng và quản lý điện tòa nhà.

Câu hỏi thường gặp (FAQ)

1. Đế RS-NXJ-2ZH/C1 có dùng được cho rơ le hãng khác không?
Sản phẩm được thiết kế tối ưu cho rơ le CHINT series NXJ. Tuy nhiên, nó có thể tương thích với các rơ le 8 chân pin dẹt có cùng kích thước tiêu chuẩn.

2. Dòng điện tối đa mà đế này chịu được là bao nhiêu?
Dòng định mức tối đa là 10A, phù hợp cho hầu hết các mạch điều khiển trung gian.

3. Sản phẩm này có hỗ trợ lắp trên thanh DIN Rail không?
Model này mặc định là lắp mặt bắt vít. Nếu bạn muốn lắp thanh DIN, vui lòng kiểm tra các model có hậu tố hỗ trợ DIN Rail.

4. Chân pin dẹt có ưu điểm gì so với chân pin tròn?
Chân pin dẹt thường cung cấp diện tích tiếp xúc lớn hơn và độ ổn định cao hơn trong một số môi trường rung động.

5. Làm sao để biết đế relay có bị hỏng hay không?
Hãy kiểm tra xem các vít đấu nối có bị lỏng, các lá đồng tiếp xúc bên trong có bị oxy hóa hoặc cháy sém do quá tải hay không.

6. Sản phẩm này có xuất hóa đơn VAT không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT cho mọi đơn hàng.

7. Tôi có được cung cấp CO/CQ cho sản phẩm không?
Có, chúng tôi cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) cho hàng chính hãng CHINT.

8. Thời gian bảo hành của đế relay là bao lâu?
Sản phẩm được bảo hành theo chính sách chính thức của hãng CHINT.

9. RS-NXJ-2ZH/C1 có chịu được điện áp 220V không?
Có, sản phẩm hỗ trợ điện áp lên đến 240VAC.

10. Tại sao tôi nên chọn mua tại AUT VN?
AUT VN cam kết hàng chính hãng, giá cạnh tranh, hỗ trợ kỹ thuật miễn phí và giao hàng nhanh toàn quốc.

Nguồn tham khảo: CHINT Global Official Website
