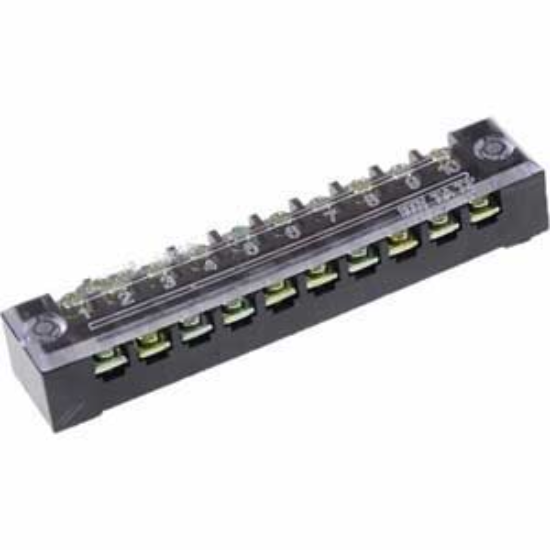

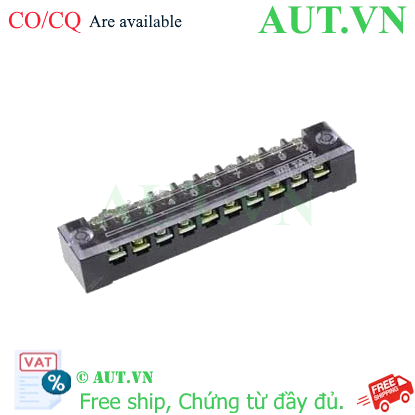

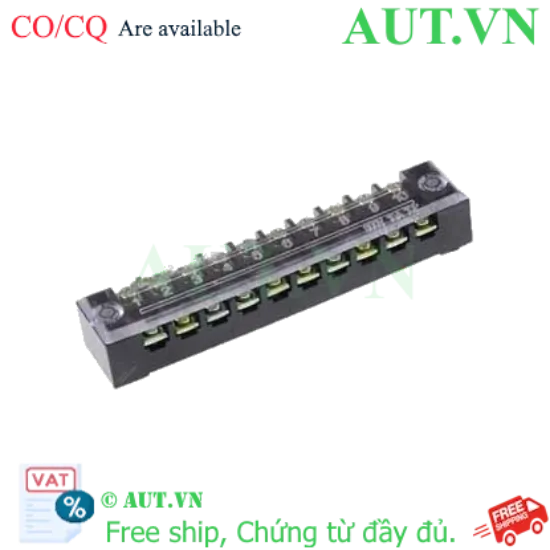

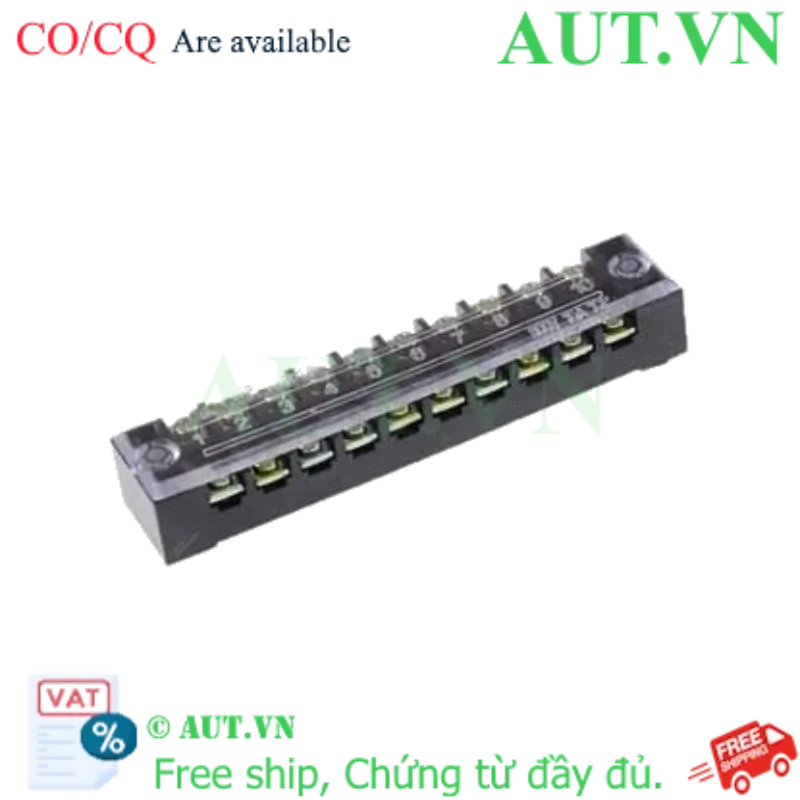

Cầu Đấu Khối CHINT TB-1510 (10 Cực, 15A, 600V) - Chống Cháy, Chuẩn IEC, AUT VN

Thông số chính: 10 cực (10 Pole), dòng định mức 15A, điện áp 600V.
Chất liệu an toàn: Nhựa kỹ thuật cao cấp, khả năng chống cháy và cách điện tuyệt vời.
Kết nối siêu chắc: Cơ chế vít kẹp M3 chống rung lắc, đảm bảo tiếp xúc điện ổn định.
Tiêu chuẩn quốc tế: Thiết kế đạt chuẩn IEC, tương thích mọi hệ thống tủ điện công nghiệp.
Cam kết AUT VN: Hàng CHINT chính hãng, đầy đủ chứng chỉ CO/CQ.

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: TB-1510

Tải xuống mẫu

Giá cũ: 38.700 ₫

Giá bán: 30.960 ₫

Giới thiệu Cầu đấu khối CHINT TB-1510 chuyên dụng

Cầu đấu khối CHINT TB-1510 là giải pháp đấu nối điện công nghiệp tối ưu, được thiết kế để quản lý hệ thống dây dẫn phức tạp trong các tủ bảng điện một cách khoa học. Với cấu trúc 10 cực (10 Pole) liền khối, sản phẩm không chỉ giúp tiết kiệm diện tích mà còn tăng tính thẩm mỹ và độ chuyên nghiệp cho hệ thống điện. Đây là thiết bị không thể thiếu cho các kỹ sư điện khi cần một điểm kết nối vừa an toàn, vừa có độ bền cực cao theo thời gian.

Điểm nổi bật vượt trội của Cầu đấu CHINT TB-1510

Khả năng chống cháy tuyệt đối: Vỏ sản phẩm làm từ vật liệu nhựa kỹ thuật có đặc tính tự dập tắt lửa, giúp giảm thiểu tối đa rủi ro hỏa hoạn trong tủ điện.
Tiếp điểm dẫn điện tối ưu: Các cực tiếp điểm được chế tạo từ hợp kim cao cấp, giảm điện trở tiếp xúc, ngăn ngừa hiện tượng phát nhiệt tại điểm nối.
Cơ chế kẹp vít M3 siêu chắc: Thiết kế vít kẹp M3 tạo lực ép lớn lên lõi dây, đảm bảo kết nối ổn định ngay cả trong môi trường máy móc có độ rung động cao.
Độ bền chuẩn công nghiệp: Sản phẩm tuân thủ nghiêm ngặt tiêu chuẩn IEC, đảm bảo sự tương thích và độ tin cậy tuyệt đối cho các hệ thống điện dân dụng và công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông tin
Model	TB-1510
Thương hiệu	CHINT
Số cực (Poles)	10 Cực (10 Pole)
Dòng điện định mức (Rated Current)	15A
Điện áp định mức (Rated Voltage)	600V
Phương pháp kết nối	Vít kẹp (Screw Terminals)
Kích thước vít	M3
Kích thước vật lý (D x C x S)	107.5mm x 22.5mm x 18mm
Tiêu chuẩn áp dụng	IEC (Quốc tế)

Nguồn tham khảo: CHINT Official Website

Lợi ích khi sử dụng Cầu đấu CHINT TB-1510

Quản lý hệ thống khoa học: Thay thế các mối nối dây chằng chịt bằng một khối cầu đấu gọn gàng, giúp việc bảo trì và truy vết lỗi trở nên cực kỳ nhanh chóng.
Bảo vệ thiết bị nhạy cảm: Kết nối ổn định giúp ngăn ngừa tia lửa điện hoặc sụt áp, bảo vệ an toàn cho các thiết bị đắt tiền như PLC, Biến tần và cảm biến.
Tiết kiệm chi phí vận hành: Độ bền cao và khả năng chống cháy giúp giảm thiểu thời gian dừng máy do sự cố điện, tối ưu hóa hiệu suất nhà xưởng.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lựa chọn vị trí lắp đặt trên bề mặt tủ điện sao cho thuận tiện nhất cho việc đi dây.
Bước 2: Sử dụng dụng cụ chuyên dụng để tuốt vỏ dây dẫn (độ dài khoảng 8-10mm), tránh làm trầy xước lõi đồng.
Bước 3: Để đạt hiệu quả tốt nhất, nên bấm đầu cốt (cos) kim hoặc tròn cho đầu dây trước khi đưa vào cực đấu.
Bước 4: Luồn dây qua lỗ cực và sử dụng tua vít vặn chặt vít M3. Lưu ý vặn lực vừa đủ để tránh làm hỏng ren hoặc đứt lõi dây.
Bước 5: Kiểm tra lại bằng cách kéo nhẹ dây dẫn để đảm bảo kết nối đã cực kỳ chắc chắn trước khi cấp nguồn.

Sản phẩm sử dụng kết hợp (isRelatedTo)

Để đạt hiệu quả kết nối chuyên nghiệp nhất, bạn nên kết hợp TB-1510 với:

Đầu cốt (Wire Ferrules): Giúp tăng diện tích tiếp xúc và độ bền cho mối nối.
Thiết bị đóng cắt CHINT: Như Aptomat (MCB), Contactor hoặc Relay để bảo vệ toàn diện mạch điện.
Máng nhựa/Ống luồn dây: Giúp định hình đường dây, tạo sự gọn gàng cho tủ điện.

Ứng dụng thực tế (Application)

Lắp đặt trong các tủ điều khiển máy móc công nghiệp tự động hóa.
Hệ thống phân phối điện trung tâm tại các tòa nhà, chung cư.
Kết nối tín hiệu điều khiển cho các hệ thống PLC, cảm biến và thiết bị đo lường.
Sử dụng trong các bảng điện gia dụng công suất lớn cần điểm đấu nối tập trung.

FAQ - Giải đáp thắc mắc khách hàng

1. Cầu đấu TB-1510 của CHINT có chịu được điện áp 600V không?
Hoàn toàn được. Sản phẩm được kiểm định nghiêm ngặt theo tiêu chuẩn IEC, đảm bảo an toàn tuyệt đối ở mức điện áp định mức 600V.

2. Tôi có thể dùng loại dây nào cho cầu đấu này?
Với dòng 15A, bạn nên sử dụng dây có tiết diện từ 0.5mm² đến 2.5mm² để đạt hiệu suất dẫn điện tốt nhất.

3. Tại sao nên chọn dùng đầu cốt (cos) thay vì đấu dây trần?
Dùng đầu cốt giúp tăng diện tích tiếp xúc, tránh tình trạng lõi đồng bị tòe ra, giúp mối nối chắc chắn và chống phát nhiệt tại điểm tiếp xúc.

4. Sản phẩm này có khả năng chống cháy không?
Có, vỏ nhựa của TB-1510 là loại nhựa kỹ thuật chuyên dụng có khả năng chống cháy, giúp ngăn ngừa sự cố cháy lan.

5. Làm thế nào để biết cầu đấu có bị lỏng kết nối không?
Bạn có thể kiểm tra bằng cách dùng tay kéo nhẹ dây hoặc sử dụng súng đo nhiệt độ hồng ngoại để kiểm tra nhiệt độ tại các điểm đấu nối.

6. Tôi có thể lắp nhiều khối TB-1510 cạnh nhau không?
Có, thiết kế khối cho phép bạn lắp đặt nhiều sản phẩm cạnh nhau để mở rộng số lượng cực đấu nối một cách rất gọn gàng.

7. Cầu đấu này có lắp được trên thanh DIN Rail không?
Dòng TB-1510 này là loại lắp bắt vít lên bề mặt. Nếu bạn cần loại lắp thanh DIN Rail, hãy liên hệ AUT VN để được tư vấn dòng phù hợp.

8. Tại sao vít kẹp lại là loại M3?
Vít M3 là kích thước tiêu chuẩn giúp cân bằng giữa lực ép cần thiết và không gian lắp đặt, đảm bảo sự nhỏ gọn nhưng vẫn rất chắc chắn.

9. Hàng tại AUT VN có đầy đủ chứng chỉ không?
Tất cả sản phẩm CHINT tại AUT VN đều có đầy đủ chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) theo yêu cầu của dự án.

10. Chính sách giao hàng của AUT VN như thế nào?
Chúng tôi luôn sẵn hàng và hỗ trợ giao hàng nhanh chóng toàn quốc, đảm bảo tiến độ thi công cho khách hàng.
