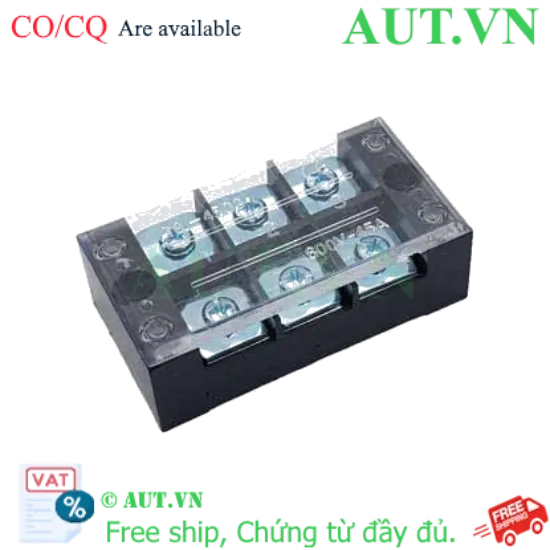

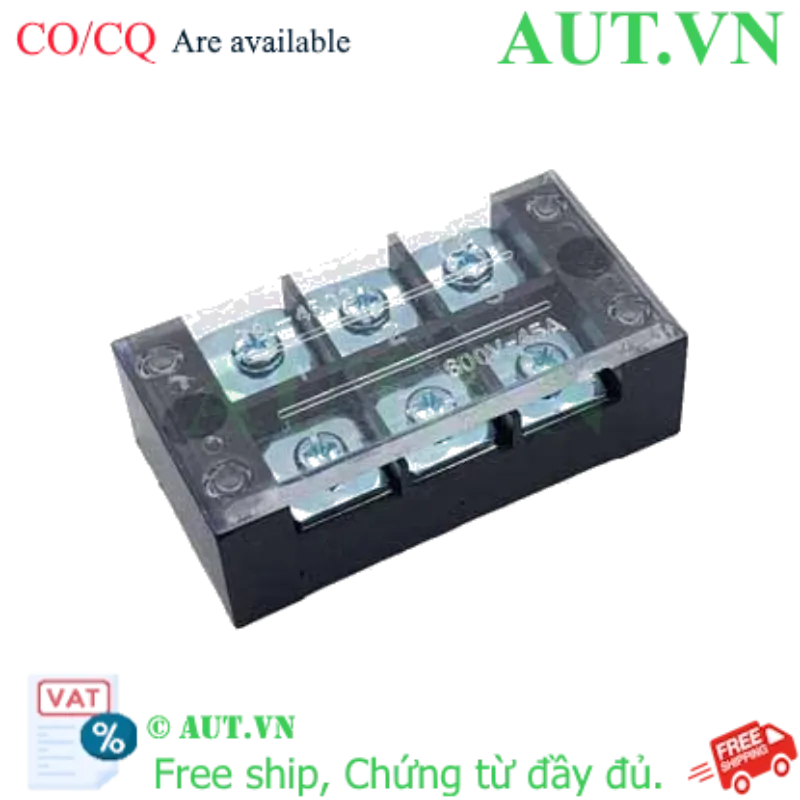

Cầu Đấu Dạng Khối CHINT TB-4503: 3 Cực, 45A, Chịu Tải 600V - Chính Hãng AUT VN

Dòng điện định mức: 45A, Điện áp: 600V - Chịu tải cao, vận hành ổn định.
Thiết kế: 3 cực (3 Pole) chắc chắn, tối ưu cho kết nối điện 3 pha hoặc phân phối.
Kiểu đấu nối: Vít (Screw Terminals) M5 siết chặt, chống rung lắc, đảm bảo an toàn.
Tiêu chuẩn: Đạt chuẩn IEC quốc tế, vật liệu cách điện chịu nhiệt cao.
Lắp đặt: Lắp bề mặt linh hoạt, tiết kiệm diện tích tủ điện.

nhà chế tạo: Chint

SKU: TB-4503

Tải xuống mẫu

Giá cũ: 48.000 ₫

Giá bán: 38.400 ₫

Số lượng:

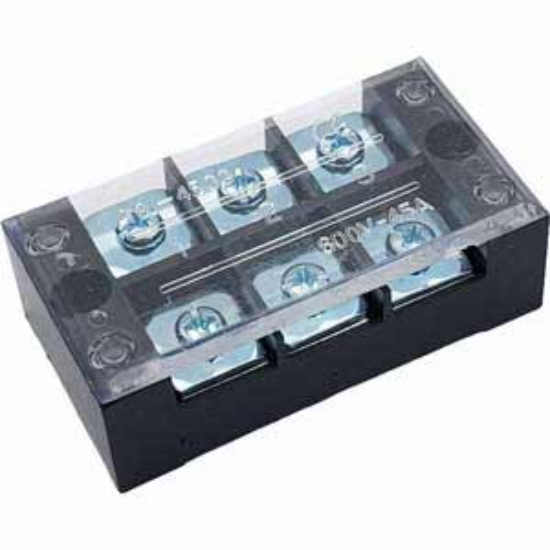

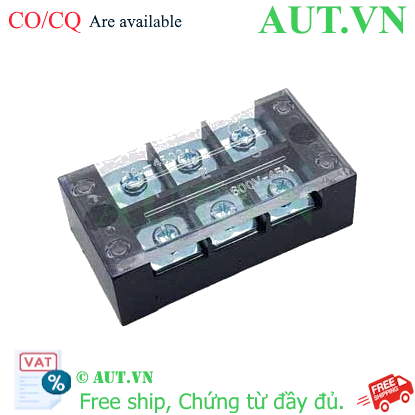

Giới thiệu Cầu Đấu Dạng Khối CHINT TB-4503

Trong các hệ thống điện công nghiệp, việc kết nối dây dẫn an toàn và ổn định là yếu tố sống còn để tránh chập cháy và hư hỏng thiết bị. Cầu đấu dạng khối CHINT TB-4503 là giải pháp kết nối chuyên dụng, được thiết kế để tạo ra các điểm nối điện bền vững, dễ quản lý và bảo trì. Với khả năng chịu tải lên đến 45A và điện áp 600V, sản phẩm này là sự lựa chọn hàng đầu cho các kỹ sư điện khi thiết kế tủ điều khiển, máy móc tự động hóa và hệ thống phân phối điện tại Việt Nam.

Điểm nổi bật của Cầu đấu CHINT TB-4503

Khả năng cách điện tuyệt vời: Vỏ ngoài chế tạo từ vật liệu polymer kỹ thuật cao, chịu nhiệt tốt, chống ăn mòn, đảm bảo an toàn tuyệt đối cho người vận hành.
Kết nối cơ khí vững chắc: Sử dụng vít vặn M5 chất lượng cao, giúp cố định dây dẫn chặt chẽ, loại bỏ hiện tượng mô-men xoắn bị giảm theo thời gian gây ra tia lửa điện.
Thiết kế tối ưu: Dạng khối (Barrier Strip) giúp ngăn cách giữa các cực, hạn chế tối đa rủi ro ngắn mạch giữa các pha.
Uy tín thương hiệu: CHINT là thương hiệu toàn cầu với các chứng chỉ IEC nghiêm ngặt, đảm bảo tính tương thích và độ bền trong môi trường công nghiệp khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	TB-4503
Thương hiệu	CHINT
Số cực (Number of Poles)	3 Pole
Dòng điện định mức (Rated Current)	45A
Điện áp định mức (Rated Voltage)	600V
Kích cỡ vít (Screw Size)	M5
Phương pháp lắp đặt	Lắp bề mặt (Surface Mounting)
Kích thước (R x C x S)	70.5mm x 38mm x 24mm
Tiêu chuẩn áp dụng	IEC

Lợi ích khi sử dụng Cầu đấu CHINT TB-4503

Tăng tuổi thọ hệ thống: Giảm thiểu các điểm nối lỏng lẻo, từ đó giảm nhiệt năng tỏa ra tại điểm tiếp xúc, bảo vệ dây dẫn không bị nóng chảy.
Tiết kiệm thời gian thi công: Thiết kế lắp bề mặt đơn giản giúp việc đi dây trong tủ điện trở nên khoa học, nhanh chóng và dễ dàng truy vết khi sửa chữa.
Chi phí vận hành thấp: Độ bền cao, ít phải bảo trì, thay thế thường xuyên.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Chuẩn bị: Tước vỏ cách điện của dây dẫn khoảng 8-10mm, đảm bảo lõi đồng sạch và không bị đứt gãy.
Bước 2: Bấm đầu cốt (Khuyên dùng): Sử dụng đầu cốt (lug) phù hợp với vít M5 để tăng diện tích tiếp xúc và độ chắc chắn.
Bước 3: Lắp đặt: Đặt dây dẫn hoặc đầu cốt vào vị trí cực của cầu đấu.
Bước 4: Siết vít: Sử dụng tua vít phù hợp để siết chặt vít M5. Lưu ý siết vừa đủ lực, không quá chặt làm biến dạng đầu cốt hoặc hỏng ren vít.
Bước 5: Kiểm tra: Kéo nhẹ dây dẫn để đảm bảo kết nối đã chắc chắn trước khi cấp nguồn.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hóa hiệu suất, CHINT TB-4503 nên được sử dụng cùng với:

Đầu cốt dây điện (Wire Ferrules/Lugs) size M5.
Tủ điện kỹ thuật/Hộp phân phối điện.
Dây điện công nghiệp CV, CXV phù hợp với dòng 45A.
Thiết bị đóng ngắt (MCB, MCCB) từ thương hiệu CHINT.

Ứng dụng thực tế (Application)

Cầu đấu TB-4503 được ứng dụng rộng rãi trong:

Kết nối nguồn cấp cho động cơ điện 3 pha.
Điểm trung chuyển dây dẫn trong tủ điều khiển PLC, biến tần.
Hệ thống điện năng lượng mặt trời (Solar Inverter connection).
Máy móc công nghiệp, băng chuyền tự động hóa.

FAQ - Câu hỏi thường gặp

1. Cầu đấu CHINT TB-4503 có chịu được dòng điện 50A không?
Sản phẩm được định mức 45A. Để đảm bảo an toàn và tuổi thọ lâu dài, bạn không nên vận hành quá công suất định mức. Nếu tải thực tế là 50A, hãy cân nhắc dòng sản phẩm có thông số cao hơn.

2. Vít M5 của sản phẩm có dễ bị rỉ sét không?
Vít được làm từ vật liệu chống ăn mòn chất lượng cao, tuy nhiên trong môi trường muối biển hoặc hóa chất mạnh, bạn nên lắp trong tủ điện kín hoặc sử dụng mỡ dẫn điện bảo vệ.

3. Tôi có thể lắp TB-4503 lên thanh DIN Rail không?
Đây là model lắp bề mặt (vặn vít trực tiếp vào thành tủ). Nếu bạn cần lắp thanh DIN, vui lòng tham khảo các dòng Terminal Block dạng cài của CHINT.

4. Sự khác biệt giữa cầu đấu dạng khối và cầu đấu dạng cài là gì?
Dạng khối (như TB-4503) thường chịu tải lớn hơn, kết nối cơ khí mạnh hơn và phù hợp cho các điểm nối nguồn chính. Dạng cài linh hoạt hơn cho các kết nối tín hiệu hoặc dây nhỏ.

5. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Có, khi mua tại AUT VN, mọi sản phẩm CHINT TB-4503 đều đi kèm đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ).

6. Cách phân biệt TB-4503 chính hãng?
Sản phẩm chính hãng có logo CHINT sắc nét, vỏ nhựa bóng mịn, không có nhựa thừa, và có thông số kỹ thuật in rõ ràng trên thân sản phẩm.

7. TB-4503 có thể dùng cho điện DC không?
Có, thông số 600V áp dụng cho cả AC và DC, tuy nhiên hãy đảm bảo dòng điện không vượt quá 45A.

8. Tôi nên chọn đầu cốt loại nào cho sản phẩm này?
Bạn nên chọn đầu cốt tròn hoặc đầu cốt pin có kích thước lỗ phù hợp với vít M5 để đảm bảo tiếp xúc tốt nhất.

9. Thời gian giao hàng của AUT VN là bao lâu?
Chúng tôi giao hàng hỏa tốc trong nội thành và 2-4 ngày cho các tỉnh thành khác tùy vào số lượng.

10. AUT VN có chính sách bảo hành cho cầu đấu không?
Chúng tôi bảo hành lỗi nhà sản xuất theo quy định của CHINT. Hỗ trợ đổi trả nhanh chóng nếu sản phẩm không đúng thông số kỹ thuật.
