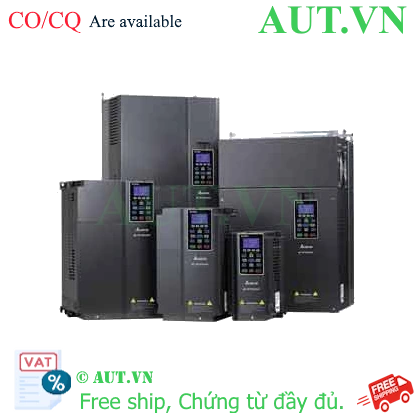

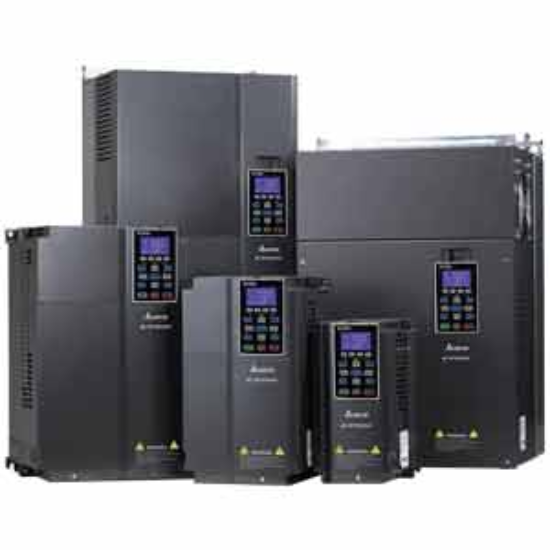

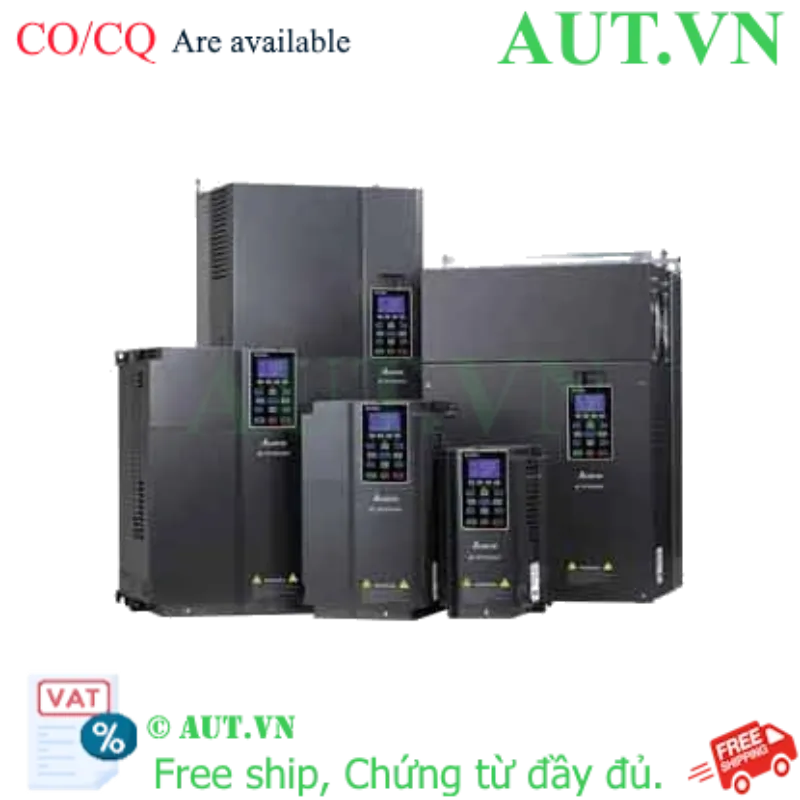

| Model | VFD750CP23A-00 |
| Số pha nguồn cấp | 3 pha |
| Điện áp nguồn cấp | 230VAC |
| Công suất | 55kW (ND), 75kW (LD) |
| Dòng điện ngõ ra | 215A (ND) |
| Tần số ra Max | 400Hz |
| Phụ kiện bán rời | EMC-R6AA, EMC-A22A, EMC-D611A, EMC-D42A, EMC-BPS01, EMC-COP01, CMC-EIP 01, CMC-EIP02, eZVFD-CC, CMC-PN01, CMC-PD01, CMC-DN01, UC-CMC003-01A, UC-CMC005-01A, UC-CMC010-01A, UC-CMC015-01A, UC-CMC020-01A, UC-CMC030-01A, UC-CMC050-01A, UC-CMC100-01A, UC-CMC200-01A, UC-DN01Z-01A, UC-DN01Z-02A, UC-EMC003-02A, UC-EMC005-02A, UC-EMC010-02A, UC-EMC020-02A, UC-EMC050-02A, UC-EMC100-02A, UC-EMC200-02A, UC-PF01Z-01A, TAP-CN01, TAP-CN02, TAP-CN03, Line fuse: JJN-450, MKC-KPPK [...] |
| Cuộn kháng xoay chiều (Bán riêng) | DR276AP049, DR215AP059, DR276LP049, DR215LP059 |
| Điện trở phanh (Bán riêng) | BR1K2W3P9 |
| Loại | Biến tần |
| Tần số ngõ vào | 47...63Hz |
| Dòng điện ngõ vào | 206A (ND), 276A (LD) |
| Điện áp ngõ ra | 230VAC |
| Khả năng chịu quá tải | 120% at 60 s (ND), 120% at 60 s (LD), 160% at 3s (ND) |
| Ứng dụng | Quạt, Bơm |
| Kiểu thiết kế | Biến tần tiêu chuẩn |
| Bàn phím | Có tích hợp |
| Bộ phanh | Không |
| Điện trở | Lắp bên ngoài (mua riêng) |
| Cuộn kháng xoay chiều | Không |
| Cuộn kháng 1 chiều | Không |
| Lọc EMC | Không |
| Đầu vào digital | 6 |
| Đầu vào analog | 1 |
| Đầu vào xung | No |
| Đầu ra rơ le | 3 |
| Đầu ra analog | 1 |
| Phương pháp điều khiển/ Chế độ điều khiển | Điều khiển tín hiệu điện bằng cách thay đổi độ rộng xung, Động cơ PM ( nam châm vĩnh cửu), SVC (Điều khiển vector không cần cảm biến), Điều khiển V/F [...] |
| Chức năng bảo vệ | Bảo vệ nối đất, Bảo vệ động cơ, Bảo vệ quá nhiệt, Bảo vệ quá dòng, Bảo vệ quá áp, Dòng điện ngắn mạch định mức (SCCR), Phòng ngừa ngừng động cơ, Khởi động lại sau khi mất điện tức thời [...] |
| Chức năng hoạt động | Chế độ cháy, Khởi động lại sau sự cố, Giới hạn mô-men xoắn, Dừng tạm t hời, Điều khiển khởi động/dừng động cơ bằng ba dây, Cài đặt tần số cố định cho thao tác JOG, Sao chép tham số, Bù trượt, Tìm kiếm tốc độ, Bù Mô-men xoắn, Tăng/Giảm tốc theo đường cong S, Điều khiển tiết kiệm năng lượng, Chuyển đổi thời gian tăng/giảm tốc, Cài đặt giới hạn tần số trên/dưới, Duy trì hoạt động khi mất điện tạm thời, Điều khiển PID với chức năng ngủ, Tự động tinh chỉnh (Khi động cơ quay/đứng yên), Phanh bằng dòng DC khi khởi động/dừng, Chức năng Bypass cho phép hệ thống chuyển sang chế độ điều khiển trực tiếp, bỏ qua biến tần, BACnet Chức năng cho phép biến tần giao tiếp với các hệ thống điều khiển tự động của tòa nhà như HVAC, giúp tích hợp và điều khiển dễ dàng, Biến tần có tích hợp sẵn một bộ điều khiển logic lập trình (PLC), cho phép thực hiện các tác vụ điều khiển phức tạp mà không cần bộ PLC ngoài, Biến tần có thể lưu trữ và vận hành tối đa 17 bước tốc độ khác nhau, DEB cung cấp khả năng làm chậm động cơ một cách an toàn khi có sự cố mất điện đột ngột, Chức năng cho phép bỏ qua các tần số cụ thể để tránh cộng hưởng cơ học gây hư hỏng thiết bị, Cho phép biến tần khởi động lại động cơ đang quay mà không dừng hẳn, đảm bảo hoạt động liên tục và Tự động khởi động lại động cơ sau khi mất điện tạm thời mà không cần can thiệp thủ công, Chức năng giúp biến tần tự động tắt (sleep) khi tải yêu cầu giảm xuống dưới một mức ngưỡng nhất định và tự động khởi động lại (wake up) khi cần thiết [...] |
| Giao diện truyền thông | RS485 |
| Giao thức truyền thông | Modbus |
| Kết nối với PC | RS485 |
| Kiểu đầu nối điện | Bắt vít |
| Phương pháp lắp đặt | Lắp trên tường |
| Tích hợp quạt làm mát | Có |
| Môi trường hoạt động | Tiêu chuẩn |
| Nhiệt độ môi trường | -25...70°C |
| Độ ẩm môi trường | 95% max. |
| Khối lượng tương đối | 64.8kg |
| Chiều rộng tổng thể | 370mm |
| Chiều cao tổng thể | 589mm |
| Chiều sâu tổng thể | 300mm |
| Cấp bảo vệ | IP00 |
| Tiêu chuẩn | CE, EAC, GB, IC, SEMI |
