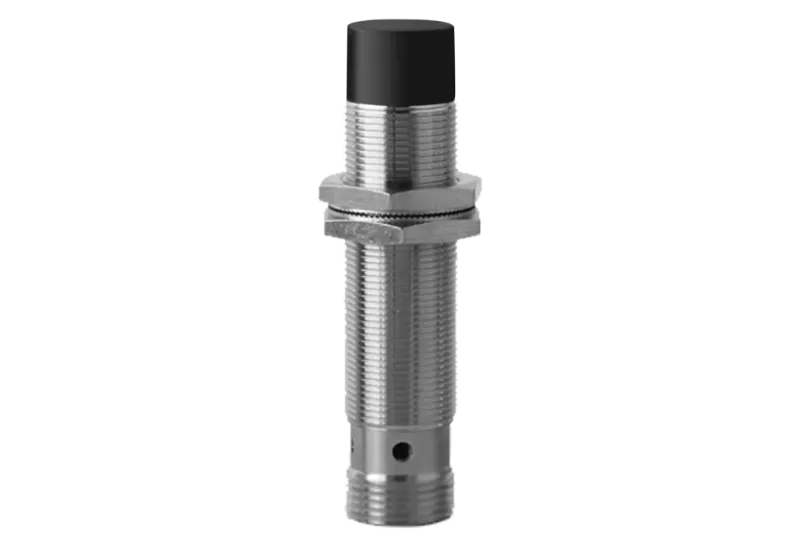

Giới thiệu cảm biến tiệm cận F&C F5L Full Metal
Trong các hệ thống tự động hóa hiện đại, việc phát hiện vật thể kim loại đòi hỏi độ chính xác tuyệt đối và sự ổn định cao. Cảm biến tiệm cận F&C F5L là giải pháp hàng đầu được thiết kế với cấu trúc Full Metal (toàn thân kim loại), mang lại độ bền vượt trội so với các dòng cảm biến vỏ nhựa thông thường. Điểm đặc biệt nhất của dòng F5L chính là hệ số suy giảm bằng 1, giúp duy trì khoảng cách phát hiện không đổi dù vật thể là sắt, thép hay đồng, giúp loại bỏ sai số trong quá trình vận hành.
Điểm nổi bật của dòng cảm biến F&C F5L
- Độ ổn định cực cao: Nhờ hệ số suy giảm = 1, cảm biến không bị ảnh hưởng bởi đặc tính từ tính khác nhau của các loại vật liệu kim loại.
- Độ bền công nghiệp: Thiết kế vỏ kim loại nguyên khối giúp chịu được các tác động cơ học mạnh.
- Khả năng thích ứng môi trường: Đạt chuẩn IP67, cho phép hoạt động tốt trong môi trường ẩm ướt, nhiều bụi bẩn hoặc có tia nước bắn vào.
- Tần số đáp ứng nhanh: Lên đến 500Hz, lý tưởng cho các dây chuyền sản xuất tốc độ cao.
- Lựa chọn linh hoạt: Có đầy đủ phiên bản Shield (có giáp) để lắp đặt âm và Non-shield (không giáp) để có tầm phát xa hơn.
Thông số kỹ thuật từng model
| Model | Kích thước | Tầm phát hiện tối đa | Tầm phát hiện ổn định | Loại | Ngõ ra | MDO |
| F5L-12KN08-N/D | M12 × 57 mm | 8 mm | 0 ~ 6.4 mm | Non-shield | NPN NO | 12 × 12 × 1 mm |
| F5L-12KN08-P/D | M12 × 57 mm | 8 mm | 0 ~ 6.4 mm | Non-shield | PNP NO | 12 × 12 × 1 mm |
| F5L-12KS04-N/D | M12 × 57 mm | 4 mm | 0 ~ 3.2 mm | Shield | NPN NO | 12 × 12 × 1 mm |
| F5L-12KS04-P/D | M12 × 57 mm | 4 mm | 0 ~ 3.2 mm | Shield | PNP NO | 12 × 12 × 1 mm |
| F5L-18KN15-N/D | M18 × 57 mm | 15 mm | 0 ~ 12 mm | Non-shield | NPN NO | 18 × 18 × 1 mm |
| F5L-18KN15-P/D | M18 × 57 mm | 15 mm | 0 ~ 12 mm | Non-shield | PNP NO | 18 × 18 × 1 mm |
| F5L-18KS08-N/D | M18 × 57 mm | 8 mm | 0 ~ 6.4 mm | Shield | NPN NO | 18 × 18 × 1 mm |
| F5L-18KS08-P/D | M18 × 57 mm | 8 mm | 0 ~ 6.4 mm | Shield | PNP NO | 18 × 18 × 1 mm |
| F5L-30KN30-N/D | M30 × 57 mm | 30 mm | 0 ~ 24 mm | Non-shield | NPN NO | 30 × 30 × 1 mm |
| F5L-30KN30-P/D | M30 × 57 mm | 30 mm | 0 ~ 24 mm | Non-shield | PNP NO | 30 × 30 × 1 mm |
| F5L-30KS15-N/D | M30 × 57 mm | 15 mm | 0 ~ 12 mm | Shield | NPN NO | 30 × 30 × 1 mm |
| F5L-30KS15-P/D | M30 × 57 mm | 15 mm | 0 ~ 12 mm | Shield | PNP NO | 30 × 30 × 1 mm |
Phân loại cảm biến F5L theo kích thước
| Kích thước | Model | Loại | Tầm phát hiện tối đa | Ngõ ra |
| M12 | F5L-12KN08-N/D | Non-shield | 8 mm | NPN NO |
| F5L-12KN08-P/D | Non-shield | 8 mm | PNP NO |
| F5L-12KS04-N/D | Shield | 4 mm | NPN NO |
| F5L-12KS04-P/D | Shield | 4 mm | PNP NO |
| M18 | F5L-18KN15-N/D | Non-shield | 15 mm | NPN NO |
| F5L-18KN15-P/D | Non-shield | 15 mm | PNP NO |
| F5L-18KS08-N/D | Shield | 8 mm | NPN NO |
| F5L-18KS08-P/D | Shield | 8 mm | PNP NO |
| M30 | F5L-30KN30-N/D | Non-shield | 30 mm | NPN NO |
| F5L-30KN30-P/D | Non-shield | 30 mm | PNP NO |
| F5L-30KS15-N/D | Shield | 15 mm | NPN NO |
| F5L-30KS15-P/D | Shield | 15 mm | PNP NO |
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Thương hiệu |
F&C |
| Dòng sản phẩm |
F5L Full Metal Proximity Sensor |
| Kích thước thân |
M12, M18, M30 |
| Hệ số suy giảm (Reduction Factor) |
1 |
| Ngõ ra (Output) |
NPN NO / PNP NO |
| Điện áp hoạt động |
12~24VDC ±10% |
| Tần số đáp ứng |
500 Hz |
| Cấp bảo vệ |
IP67 |
| Nhiệt độ vận hành |
-30°C đến +80°C |
| Kiểu lắp đặt |
Shield (Có giáp) & Non-shield (Không giáp) |
Lợi ích khi sử dụng cảm biến F&C F5L tại AUT VN
Việc đầu tư vào cảm biến tiệm cận F&C F5L giúp doanh nghiệp tối ưu hóa chi phí bảo trì nhờ độ bền cơ học cao. Khả năng phát hiện chính xác với hệ số suy giảm bằng 1 giúp giảm thiểu tỷ lệ sản phẩm lỗi do sai lệch vị trí, từ đó nâng cao năng suất dây chuyền sản xuất tự động.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Chọn Model: Xác định kích thước (M12/M18/M30) và kiểu ngõ ra (NPN/PNP) phù hợp với thiết kế máy.
- Bước 2: Lắp đặt cơ khí: Sử dụng phiên bản Shield nếu cần lắp âm vào bề mặt kim loại, hoặc Non-shield nếu cần khoảng cách phát hiện xa hơn.
- Bước 3: Kết nối điện: Đấu nối dây theo sơ đồ 3 dây (Nguồn +, Nguồn -, và dây tín hiệu). Lưu ý kiểm tra đúng cực NPN hoặc PNP để tránh hỏng hóc bộ điều khiển PLC.
- Bước 4: Hiệu chỉnh: Kiểm tra khoảng cách thực tế giữa cảm biến và vật thể để đảm bảo nằm trong phạm vi hoạt động tối ưu.
Sản phẩm liên quan (isRelatedTo)
Để hệ thống hoạt động hoàn chỉnh, quý khách có thể tham khảo thêm: Bộ nguồn DC 24V, Giá đỡ cảm biến M12/M18/M30, Dây cáp tín hiệu công nghiệp và Bộ điều khiển PLC.
Ứng dụng thực tế (Application)
Cảm biến F5L được ứng dụng rộng rãi trong: Dây chuyền lắp ráp ô tô, Máy đóng gói thực phẩm, Hệ thống băng tải tự động, Kiểm tra hành trình xylanh, và Các robot công nghiệp cần độ chính xác cao.
Câu hỏi thường gặp (FAQ)
1. Hệ số suy giảm = 1 có ý nghĩa gì?
Nó có nghĩa là khoảng cách phát hiện vật thể bằng với khoảng cách phát hiện đối với sắt chuẩn. Điều này cực kỳ quan trọng khi bạn cần phát hiện các kim loại khác như nhôm hay đồng mà không muốn thay đổi cài đặt.
2. Phân biệt cảm biến Shield và Non-shield?
Cảm biến Shield có thể lắp chìm vào kim loại mà không bị nhiễu, nhưng tầm phát ngắn hơn. Cảm biến Non-shield lắp nổi, có tầm phát xa hơn nhưng cần không gian trống xung quanh đầu cảm biến.
3. Cảm biến F5L có chịu được môi trường nước không?
Có, với chuẩn IP67, cảm biến có khả năng chống nước và bụi bẩn rất tốt, phù hợp cho các nhà máy có môi trường ẩm ướt.
4. Tôi có thể dùng cảm biến này cho PLC không?
Hoàn toàn được. Bạn chỉ cần chọn đúng loại ngõ ra NPN hoặc PNP tương thích với đầu vào của PLC đang sử dụng.
5. Tại sao tôi nên chọn dòng Full Metal thay vì vỏ nhựa?
Vỏ Full Metal giúp cảm biến chịu được va chạm cơ học trong quá trình máy vận hành và có tuổi thọ cao hơn đáng kể trong môi trường khắc nghiệt.
6. Tần số 500Hz có ý nghĩa gì?
Đây là tốc độ phản hồi của cảm biến. 500Hz cho phép cảm biến phát hiện các vật thể di chuyển với tốc độ rất nhanh trên băng tải.
7. Nhiệt độ hoạt động tối đa là bao nhiêu?
Cảm biến có thể hoạt động ổn định trong dải nhiệt độ từ -30°C đến +80°C.
8. Làm sao để biết tôi cần mua M12 hay M30?
Điều này phụ thuộc vào không gian lắp đặt trên máy và khoảng cách bạn muốn vật thể tiếp cận cảm biến. M12 nhỏ gọn cho không gian hẹp, M30 cho tầm phát xa và lực phát mạnh hơn.
9. Cảm biến có cần bộ điều khiển riêng không?
Không, cảm biến xuất tín hiệu trực tiếp (NPN/PNP) để bạn kết nối với PLC hoặc Relay.
