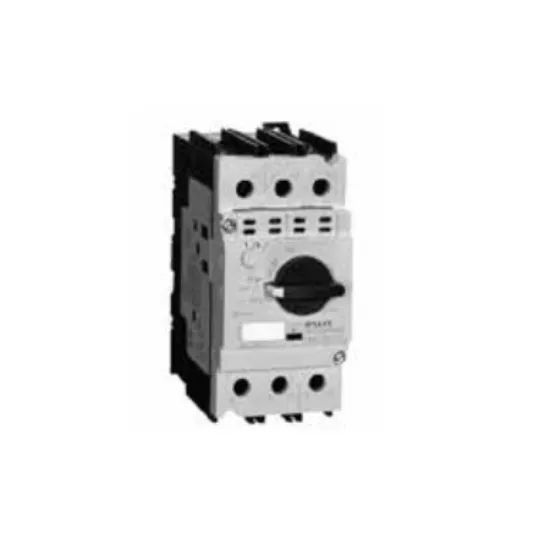

1. Giới thiệu CB bảo vệ động cơ Fuji BM3RHBK-020 (17-23A) 9kW
CB bảo vệ động cơ Fuji BM3RHBK-020 (17-23A) 9kW, hay còn gọi là MPCB (Motor Protective Circuit Breaker), là thiết bị đóng cắt bảo vệ chuyên dụng cao cấp từ thương hiệu Fuji Electric Nhật Bản. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang lại giải pháp bảo vệ an toàn tuyệt đối cho hệ thống động cơ công nghiệp.
Khác với các dòng aptomat thông thường, MPCB Fuji BM3RHBK-020 được thiết kế đặc biệt để xử lý các sự cố nghiêm trọng như mất pha hoặc lệch pha – nguyên nhân hàng đầu gây cháy cuộn dây động cơ. Việc chuyển đổi từ bộ đôi MCB kết hợp Rơ le nhiệt sang MPCB giúp tối ưu hóa diện tích tủ điện và tăng độ tin cậy cho hệ thống vận hành.
2. Điểm nổi bật vượt trội của MPCB Fuji BM3RHBK-020
- Công nghệ tích hợp đa năng: Kết hợp hoàn hảo 3 chức năng: Đóng ngắt nguồn, bảo vệ quá tải nhiệt và bảo vệ ngắn mạch từ tính trong một thiết bị duy nhất.
- Cảnh báo và chống mất pha nhạy bén: Khả năng phát hiện hiện tượng mất pha hoặc mất cân bằng pha cực nhanh, tự động ngắt mạch ngay lập tức để bảo vệ motor.
- Khả năng tùy chỉnh dòng điện chính xác: Núm xoay điều chỉnh dải dòng 17A - 23A cho phép thiết lập ngưỡng bảo vệ khớp chính xác với dòng định mức (In) của động cơ.
- Tiết kiệm không gian lắp đặt: Thiết kế nhỏ gọn, tiêu chuẩn giúp giảm tới 50% diện tích lắp đặt so với cách lắp đặt truyền thống.
- Độ bền chuẩn Nhật Bản: Chịu được môi trường công nghiệp khắc nghiệt với tuổi thọ cơ học và điện cực cao, giảm thiểu tối đa chi phí bảo trì.
3. Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật được AUT VN kiểm chứng chính xác từ tài liệu kỹ thuật chính hãng Fuji Electric:
| Thông số kỹ thuật | Giá trị / Đặc tính |
|---|
| Thương hiệu | Fuji Electric (Nhật Bản) |
| Mã sản phẩm (Model) | BM3RHBK-020 |
| Dòng sản phẩm | BM3R Series (HBK Type) |
| Số cực (Poles) | 3 Pha (3P) |
| Công suất động cơ tương ứng | 9kW (tại 400V) |
| Dải dòng bảo vệ (Thermal Setting) | 17A - 23A |
| Điện áp vận hành định mức (Ue) | Lên đến 690V AC |
| Tần số định mức | 50/60Hz |
| Tiêu chuẩn bảo vệ | IEC 60947-1, 60947-2, 60947-4-1 |
| Cơ chế ngắt lỗi | Từ - Nhiệt (Thermal-Magnetic) |
Nguồn tham khảo: Fuji Electric Global Official Website
4. Lợi ích khi sử dụng CB Fuji BM3RHBK-020 cho hệ thống điện
- Bảo vệ tài sản giá trị cao: Ngăn chặn triệt để các sự cố gây cháy cuộn dây động cơ, giúp bảo vệ thiết bị đắt tiền của doanh nghiệp.
- Tối ưu hóa thời gian vận hành (Minimize Downtime): Khả năng phát hiện lỗi cực nhanh giúp dây chuyền sản xuất sớm hoạt động trở lại sau sự cố.
- Thiết kế tủ điện chuyên nghiệp: Giúp tủ điện gọn gàng, thẩm mỹ, dễ dàng trong việc đi dây và bảo trì định kỳ.
- Tiết kiệm chi phí dài hạn: Sản phẩm chính hãng Fuji Electric có độ tin cậy cực cao, giảm thiểu chi phí sửa chữa hỏng hóc phát sinh.
5. Hướng dẫn lắp đặt và cài đặt dòng định mức (How-to)
- Bước 1: Ngắt nguồn điện: Đảm bảo nguồn điện cấp vào tủ điều khiển đã được ngắt hoàn toàn để tránh nguy hiểm.
- Bước 2: Gắn lên thanh ray: Lắp đặt thiết bị chắc chắn lên thanh ray DIN 35mm trong tủ điện.
- Bước 3: Đấu nối dây dẫn: Kết nối nguồn vào các cực phía trên (L1, L2, L3) và kết nối đầu ra tới động cơ tại các cực phía dưới (T1, T2, T3).
- Bước 4: Cài đặt ngưỡng bảo vệ: Kiểm tra dòng định mức (In) trên nhãn động cơ. Sử dụng tua vít xoay núm điều chỉnh trên mặt CB về đúng giá trị In (trong khoảng 17A-23A).
- Bước 5: Kiểm tra và vận hành: Đóng điện, nhấn nút TEST. Nếu cần gạt nhảy về trạng thái TRIP (ngắt), thiết bị đã hoạt động chuẩn xác.
6. Sản phẩm thường sử dụng chung (isRelatedTo)
Để xây dựng một hệ thống điều khiển động cơ hoàn chỉnh, AUT VN khuyên dùng kết hợp với:
- Khởi động từ (Contactor) Fuji Electric Series SC: Để thực hiện việc đóng ngắt động cơ tự động.
- Tiếp điểm phụ (Auxiliary Contact) Fuji: Dùng để phản hồi trạng thái lỗi (Trip) về đèn báo hoặc màn hình điều khiển.
- Vỏ tủ điện đạt chuẩn IP65: Đảm bảo môi trường lắp đặt luôn khô ráo, tránh bụi bẩn.
7. Ứng dụng thực tế của sản phẩm (Application)
CB Fuji BM3RHBK-020 là giải pháp tối ưu cho:
- Hệ thống bơm công nghiệp: Máy bơm PCCC, bơm cấp nước tòa nhà, trạm bơm thủy lợi công suất 9kW.
- Hệ thống HVAC & Làm lạnh: Quạt ly tâm lớn, máy nén khí, hệ thống Chiller trung tâm.
- Dây chuyền sản xuất tự động: Băng tải tải trọng nặng, máy nghiền, máy trộn thực phẩm/hóa chất.
8. FAQ - Câu hỏi thường gặp về MPCB Fuji BM3RHBK-020
Q1: Tại sao tôi nên dùng MPCB Fuji thay vì bộ MCB kết hợp rơ le nhiệt?
A1: MPCB tích hợp tất cả trong một, giúp tủ điện nhỏ gọn hơn và đặc biệt là khả năng chống mất pha nhạy hơn hẳn so với rơ le nhiệt rời.
Q2: Model này có bảo vệ được động cơ có dòng điện dưới 17A không?
A2: Không, model BM3RHBK-020 chỉ bảo vệ hiệu quả các động cơ có dòng định mức nằm trong dải điều chỉnh 17A - 23A.
Q3: Làm thế nào để biết CB đang ở trạng thái lỗi (Trip)?
A3: Khi xảy ra sự cố, cần gạt của CB sẽ nhảy về vị trí trung gian hoặc vị trí OFF, bạn có thể kiểm tra tiếp điểm phụ nếu có lắp thêm.
Q4: Thiết bị có khả năng chống mất pha không?
A4: Có, đây là tính năng quan trọng nhất của dòng BM3R, giúp bảo vệ động cơ 3 pha khi một trong các pha bị mất điện.
Q5: Tôi có thể mua sản phẩm này tại AUT VN có đầy đủ giấy tờ không?
A5: Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ chính hãng cho mọi sản phẩm Fuji Electric.
Q6: Khi CB nhảy liên tục, tôi cần kiểm tra gì đầu tiên?
A6: Hãy kiểm tra xem động cơ có bị kẹt cơ khí, bị quá tải hay nguồn điện đầu vào có hiện tượng mất pha/lệch pha hay không.
Q7: Dải chỉnh 17-23A có ý nghĩa gì?
A7: Đây là khoảng dòng điện mà bạn có thể xoay núm điều chỉnh để bảo vệ động cơ sao cho sát với dòng định mức thực tế của nó nhất.
Q8: Sản phẩm có dùng được cho động cơ 1 pha không?
A8: Không, thiết bị này thiết kế chuyên dụng cho động cơ 3 pha. Lắp cho 1 pha sẽ khiến chức năng chống mất pha nhảy liên tục.
Q9: Thời gian bảo hành của sản phẩm tại AUT VN là bao lâu?
A9: Sản phẩm được bảo hành chính hãng 12 tháng theo tiêu chuẩn của Fuji Electric.
Q10: AUT VN có hỗ trợ kỹ thuật lắp đặt không?
A10: Có, đội ngũ kỹ sư của AUT VN sẵn sàng hỗ trợ tư vấn và giải đáp các thắc mắc kỹ thuật 24/7.
